物流可视化：人机交互式危险品堆场管理系统
【摘要】：危险品堆场仓库货物入库图8-11地图上确认场地位置图8-11所示是仓库货物入库时确认场地位置的界面，上一案例呈现了货位堆存状态的可视化系统，重在呈现。危险品堆场仓库监控上述流程中充分使用了地理信息系统的人机交互，完成了堆存位置的确认。可视化不仅是呈现，也在于如何通过界面的人机交互，参与到可视化的功能上来，最后落实到可视化系统的设计上。
图8-11 地图上确认场地位置
图8-11所示是仓库货物入库时确认场地位置的界面，上一案例呈现了货位堆存状态的可视化系统，重在呈现。这里可以结合业务需要，在地图上进行货物位置的确认操作，重在交互。在地图上单击存放货物的货位，在地图上确认位置的同时，管理信息系统中输入货物的件数、重量等信息，从而把一条入库记录的信息补充完整，如图8-12所示。当一条人库货物的位置在多个货位时，如图8-13所示，地图上单击多个货位，单击“保存”按钮，地图中货位状态发生变化，如图8-14所示。

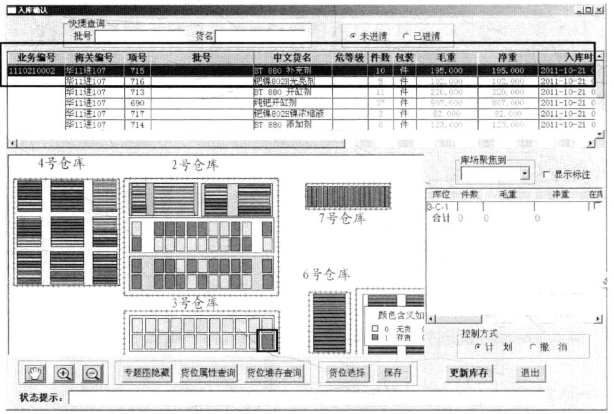

图8-12 库位之外信息的添加

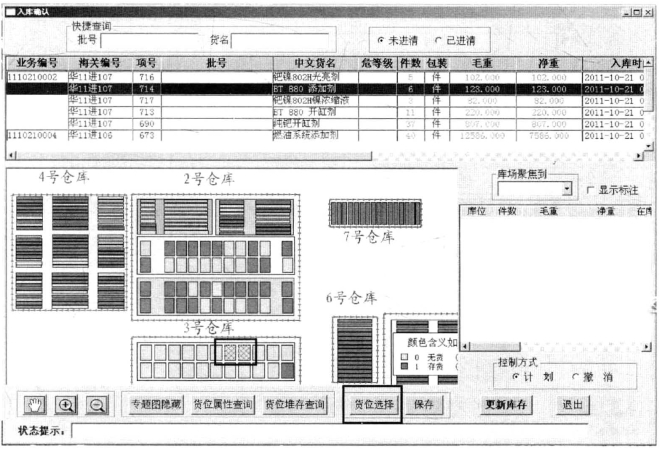

图8-13 一条业务存放多个货位
图8-14 保存后货位发生变化
如果手工误操作后需撤销对某个货位的选择，可在控制方式中选择“撤销”，如图8-15所示，单击保存按钮，货位的颜色发生变化，表示由存货变为无货。图8-16中撤销货位的状态复原。

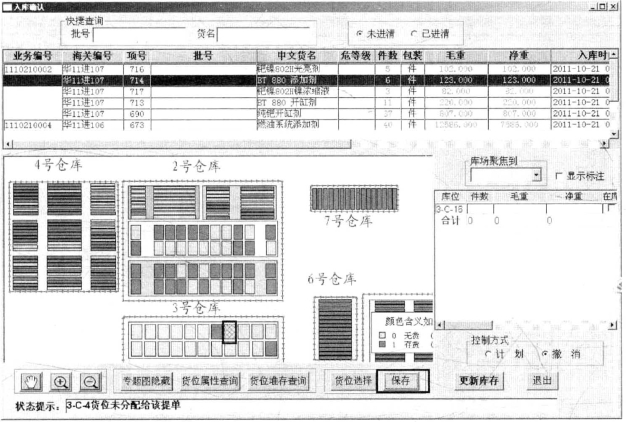

图8-15 撤销某个货位的操作
图8-16 撤销某个货位保存后货位状态变化
本案例体现了利用GIS实现与地图的交互，贯穿本书强调的是GIS与MIS进行有效结合的关键为良好的功能设计。
（2）危险品堆场仓库监控
上述流程中充分使用了地理信息系统的人机交互，完成了堆存位置的确认。与上一案例相同，对于该危险品堆场，同样可以利用前面所示的手段实现相似的功能，见图8-17—图8-26所示，包含地图的常规缩放、移动、专题地图、聚焦、地物查询、查询条件的设置、条件查询执行等功能。

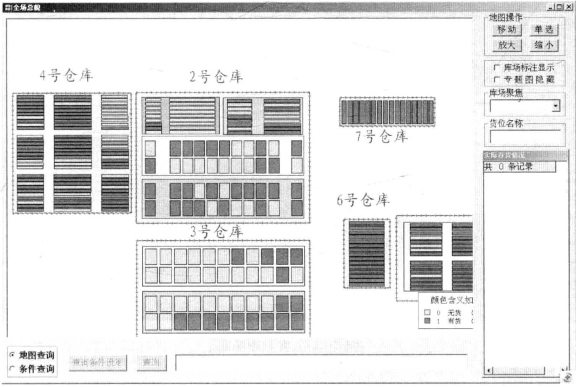

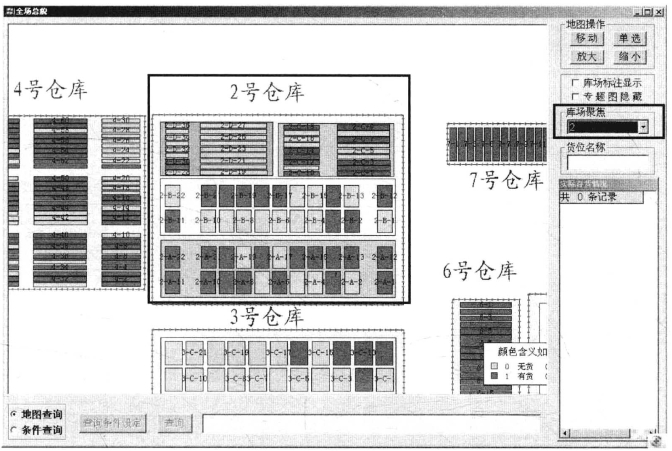

图8-17 堆场总貌

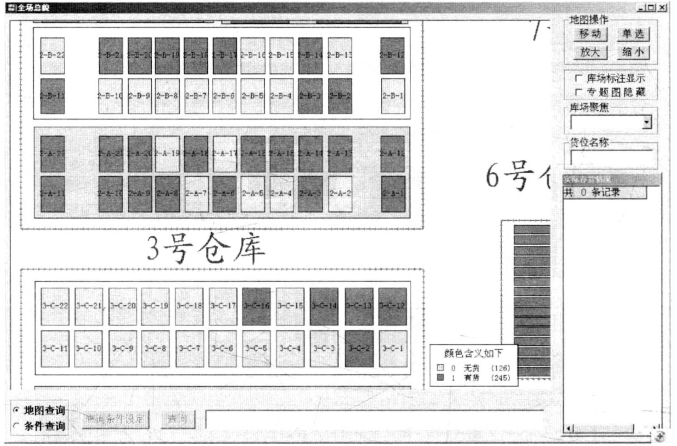

图8-18 放大堆场地图效果
图8-19 专题图隐藏
图8-20 库场聚焦功能
图8-21 库场单选查询

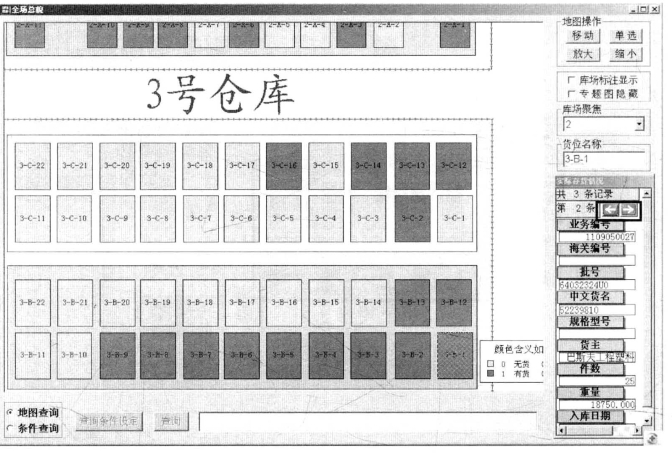

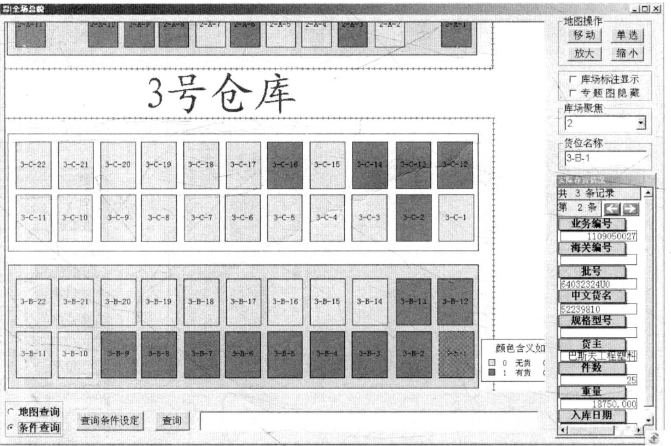

图8-22 一个货位存放多个货物的查询
图8-23 条件查询

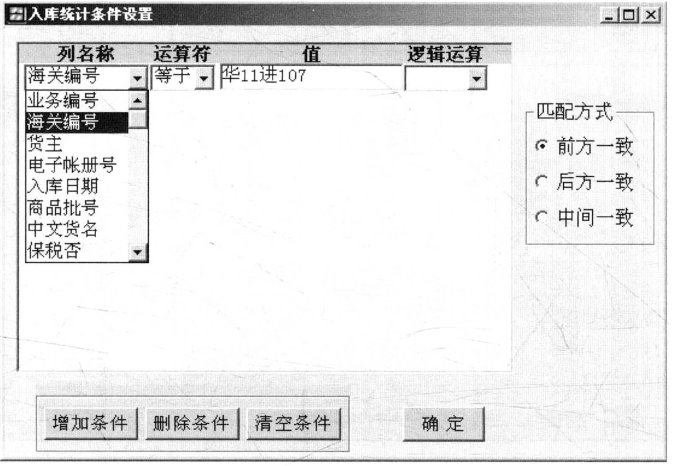

图8-24 查询条件设定
图8-25 执行条件查询

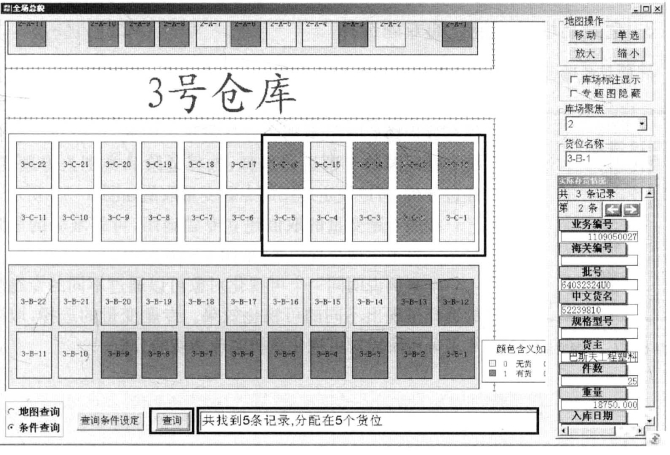

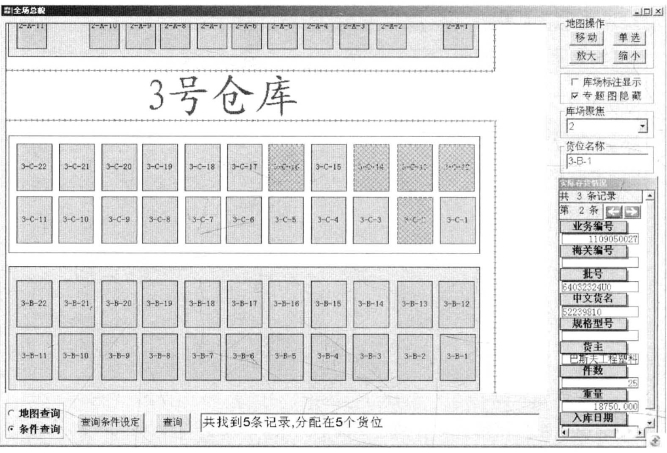

图8-26 非专题地图状态下条件查询结果
上述案例的功能充分说明不管物流可视化表达的对象发生何种变化，所采用的可视化手段是一致的。可视化不仅是呈现，也在于如何通过界面的人机交互，参与到可视化的功能上来，最后落实到可视化系统的设计上。
