EasyLoader工具-物流可视化
【摘要】：图6-24工具管理器对话框 EasyLoader工具的使用点击“工具”选项下的“EasyLoader”—“EasyLoader... ”，在“MapInfo EasyLoader”对话框中点击“ODBC”按钮，进入“选择数据源”对话框，选择“机器数据源”名下创建的数据源并且点击“确定”按钮，如图6-25所示。返回“MapInfo EasyLoader”对话框，点击“源表”按钮，打开如图6-26所示对话框，勾选需要创建点所在的图层并且点击“打开”按钮，如图6-27所示。
（1） EasyLoader工具的加载
打开MapInfo窗口，连接数据源首先需要打开“工具”菜单中的“工具管理器”子菜单，找到“EasyLoader”工具，勾选对应的“已装入”“自动装入”，并点击“确定”按钮，如图6-24所示。这时EasyLoader工具会自动出现在“工具”菜单下。

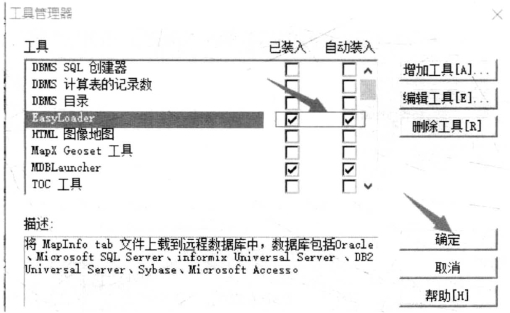

图6-24 工具管理器对话框
（2） EasyLoader工具的使用
点击“工具”选项下的“EasyLoader”—“EasyLoader... ”，在“MapInfo EasyLoader”对话框中点击“ODBC”按钮，进入“选择数据源”对话框，选择“机器数据源”名下创建的数据源并且点击“确定”按钮，如图6-25所示。返回“MapInfo EasyLoader”对话框，点击“源表”按钮，打开如图6-26所示对话框，勾选需要创建点所在的图层并且点击“打开”按钮，如图6-27所示。

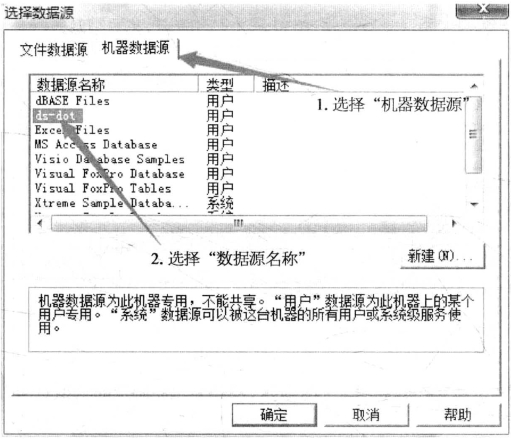

图6-25 连接数据源
图6-26 查看图层中建立的表

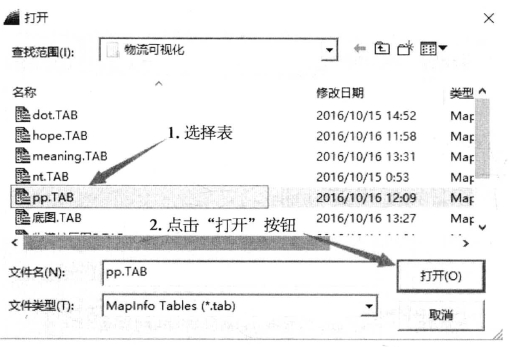

图6-27 选择图层
随后点击“上载”按钮，如图6-28所示，反馈6-29所示的结果对话框。

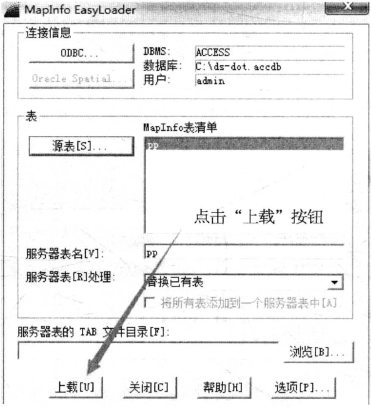

图6-28 确定数据上载
图6-29 数据连接成功
经过上述操作步骤，MapInfo的图层信息通过数据源这个中间媒介上载到了数据库中。打开上载到的数据库文件，如图6-30所示，观察数据库发生的变化。

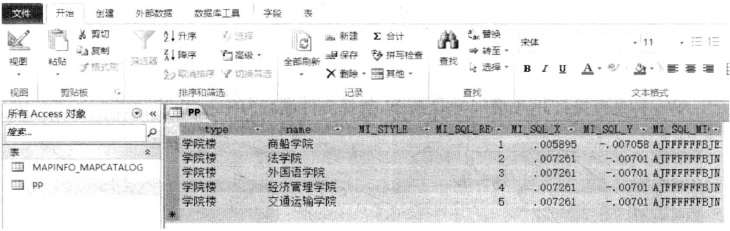

图6-30 数据库中的变化
图6-30左侧显示，经过上载，数据库新建了两张表，表名分别为MAPINFO_MAPCATALOG以及以图层名命名的表。打开前一张表，如图6-31所示，该表的字段包括： “ RENDITIONCOLUMN ” “ RENDITIONTABLE ” “ NUMBER_ ROWS ”“SPATIALTYPE”和“TABLENAME”。可见，该表的功能是为本数据库包含哪些图层信息所做的一个目录。

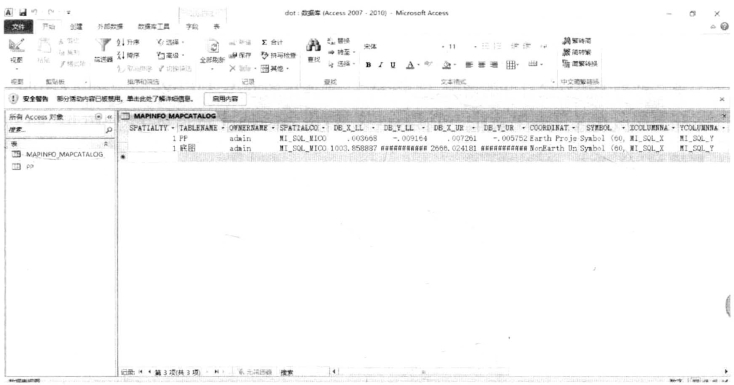

图6-31 MAPINFO_MAPCATALOG表
打开图层表PP，如图6-30右侧显示的字段，可以观察发现，除了在MapInfo中设定的属性字段type、 name之外，出现了“MI_STYLE” “ MI_SQL_REC_NUM” “ MI_SQL_X”“MI_SQL_Y”“MI_SQL MICODE”等MapInfo浏览窗口不可见的字段。
结合“创建点”的途径，需要的就是空间地物重心位置的X、Y坐标，上述将图层上载到数据库的目的也就可以理解。
