物流可视化：矢量数据建模、规则图形绘制的重要性

2023-08-18 理论教育版权反馈

【摘要】：规则图形的绘制作为矢量型地理信息系统软件，所有的空间地物都是由矢量图形表达的，因此，图形绘制是空间建模中最重要的工作。大多数的地物空间是非规则的；因此，多边形工具绘图是空间建模中最常用的功能。图4-37主工具条和绘图工具条非规则图形的绘制①多边形工具。这里以栅格图层中的图文信息中心为例，讲解多边形工具的使用。因此，工具栏中的和常与多边形工具配合使用。

（1）规则图形的绘制

作为矢量型地理信息系统软件，所有的空间地物都是由矢量图形表达的，因此，图形绘制是空间建模中最重要的工作。规则图形的绘制指地图提供的规则图形，如图4-37所示，包括直线、折线、圆弧、矩形、圆形、圆角矩形等。

上述规则图形的绘制只要选择绘图工具中相应的工具即可。大多数的地物空间是非规则的；因此，多边形工具绘图是空间建模中最常用的功能。

pagenumber_ebook=82,pagenumber_book=71

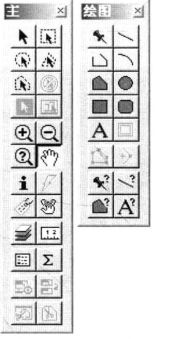

图4-37　主工具条和绘图工具条

（2）非规则图形的绘制

①多边形工具。

这里以栅格图层中的图文信息中心为例，讲解多边形工具的使用。

在绘图工具栏中点击即可开始绘制多边形；但是，多边形的绘制很难做到一次成功，而是需要不断修正。因此，工具栏中的和常与多边形工具配合使用。可使多边形进入点编辑状态，可使多边形在点编辑状态下增加点，从而更好地修正图形。

点击，多边形的控制点呈现出来，如图4-38所示。点击，可按照需要在原有多边形控制点的基础上增加控制点，即在之前绘制的多边形边线上的任何一点上添加一个可活动的点，如图4-39所示。

pagenumber_ebook=82,pagenumber_book=71

图4-38　多边形编辑状态

②合并工具。

除了上述方法外，复杂的图形还可以通过对象合并的方法来绘制。点击绘图工具栏中的以及，将图文信息中心分别绘制成如图4-40所示的4个区域，随后使用主工具栏中的将上述4个区域选中，如图4-41所示，最后点击“对象”菜单中“合并”子菜单，如图4-42所示。

点击“数据聚合”对话框中的“确定”按钮，如图4-43所示，4个分散区域被合并起来，如图4-44所示。以此类推，其他的各种地物均可以用上述两种方法绘制出来。

pagenumber_ebook=83,pagenumber_book=72

图4-39　追加控制点

pagenumber_ebook=83,pagenumber_book=72

图4-40　4个分散区域

pagenumber_ebook=84,pagenumber_book=73

图4-41　选中4个分散区域

pagenumber_ebook=84,pagenumber_book=73

图4-42　对象菜单合并

pagenumber_ebook=85,pagenumber_book=74

图4-43　数据聚合

pagenumber_ebook=85,pagenumber_book=74

图4-44　合并后的地图
