创建统计图窗口，物流可视化，保存工作空间
【摘要】：点击“窗口”菜单中的“新建统计图窗口”子菜单，即可开始创建统计图窗口。统计图窗口建立后，MapInfo界面可生成完整的地图，这时软件内的窗口包括地图窗口、浏览窗口、统计图窗口，这些窗口共同为中国地图的可视化服务。由于统计图窗口与布局窗口一样，仅仅是数据的一种呈现形式而不是图层上的新信息，因此，为了保存这类信息，应点击“文件”菜单的“保存工作空间”子菜单。
首先打开“中国”文件夹中的“中国局部.tab”文件。
浏览窗口所包含的信息对于创建统计图起着决定性的作用。打开“窗口”中的“新建浏览窗口”，查看中国地图的属性信息，如图4-21所示。
打开浏览窗口后，右键点击浏览窗口，点击“选取字段”，如图4-22所示，即可开始“选取字段”对话框，如图4-23所示。
将多余的“字段3”和“字段4”删除。首先点击“浏览窗口中的列”中的“字段3”，然后按住Ctrl键再选中“字段4”，最后点击“删除”即可移除两个字段，点击“确定”按钮完成操作，如图4-24所示。完成后的浏览窗口如图4-25所示，只保留了“NAME”“人口”两个字段。
针对“选取字段”对话框，它改变了呈现在浏览窗口中显示的字段，即默认状态下，浏览窗口是把所有的字段都显示出来的，通过该对话框可以设定哪些字段显示在浏览窗口，哪些不显示。但是，这并未改变表本身的结构，也就是这些字段仍旧是该图层的属性之一。如果试图改变表的字段，应该修改“表结构”，下文会有阐述。
图4-21 浏览窗口图

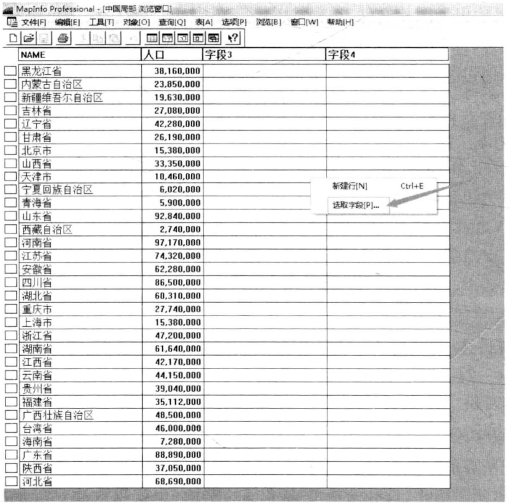

图4-22 选取字段图
图4-23 选取字段窗口

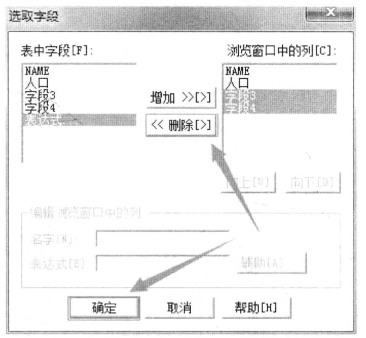

图4-24 选取字段窗口图

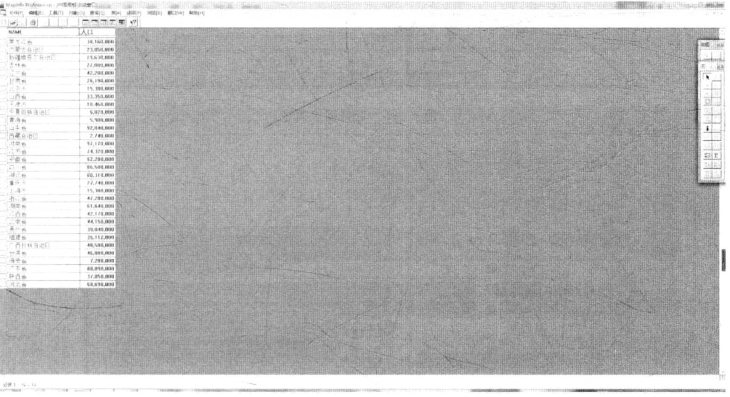

图4-25 修改后的浏览窗口
接下来根据浏览窗口的信息制作统计图窗口。点击“窗口”菜单中的“新建统计图窗口”子菜单，即可开始创建统计图窗口。
进入创建统计图，首先点击“图类型”中的“条形”，再选中“模板”中的“族”，最后点击“下一步”即可，如图4-26所示。
从表中选中“人口”字段，点击“增加”按钮，如图4-27所示。
最后点击“确定”按钮即可新建一个统计图窗口，如图4-28、图4-29所示。
统计图窗口建立后，MapInfo界面可生成完整的地图，这时软件内的窗口包括地图窗口、浏览窗口、统计图窗口，这些窗口共同为中国地图的可视化服务。
由于统计图窗口与布局窗口一样，仅仅是数据的一种呈现形式而不是图层上的新信息，因此，为了保存这类信息，应点击“文件”菜单的“保存工作空间”子菜单。

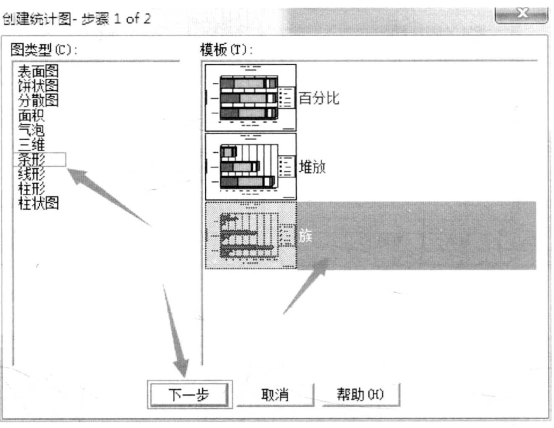

图4-26 选择图表类型

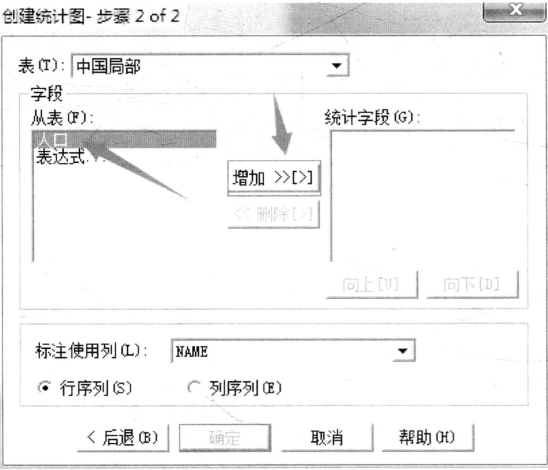

图4-27 构建表的字段
图4-28 创建统计图确认

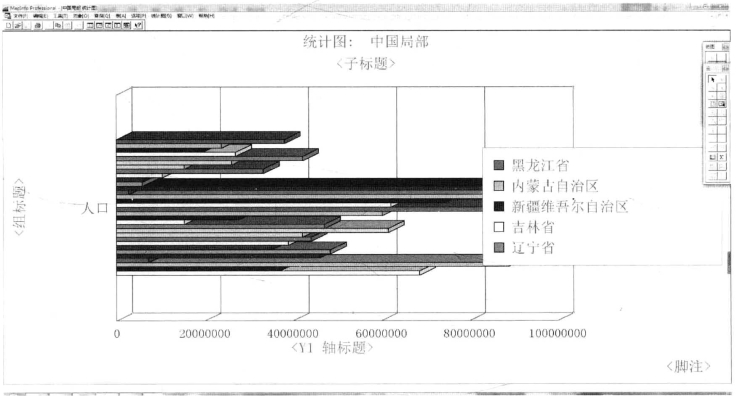

图4-29 新建的统计图窗口
