布局窗口的创建及保存方法

2023-08-18 理论教育版权反馈

【摘要】：图4-15标注后的泉州地图此时新建布局窗口，先选中地图并将地图最大化，然后点击“窗口”菜单中的“新建布局窗口”子菜单，如图4-16所示。图4-17新建布局窗口对话框图4-18布局窗口的展示图4-19工作空间保存图文件重命名后，点击“保存”按钮即可保存当前的工作空间。上述过程完成了对布局窗口的创建，布局窗口相当于对已有图层或窗口的组织。

打开“泉州”文件夹中的“泉州.Wor”文件，如图4-12所示。

根据可视化的需要，更改图层控制里的“设置”。右键点击地图窗口，点击“图层控制”菜单即可打开图层控制对话框，如图4-13所示。

在图层控制对话框中有四个图标，第一个图标表示是否显示该图层，第二个图标表示该图层是否编辑，第三个图标表示该图层是否可选，最后一个图标则可以决定该图层里的各种标注是否显示出来。

pagenumber_ebook=71,pagenumber_book=60

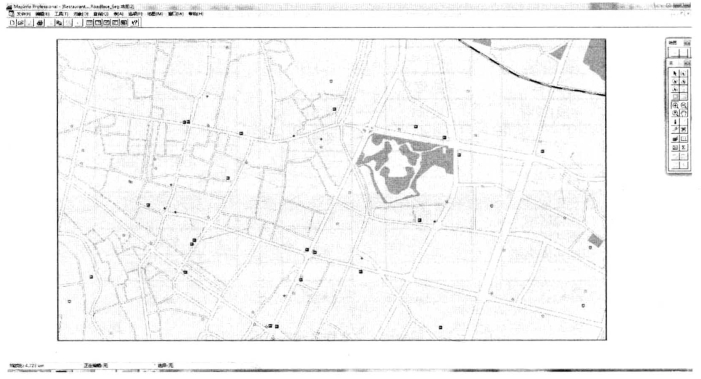

图4-12　泉州地图初图

pagenumber_ebook=71,pagenumber_book=60

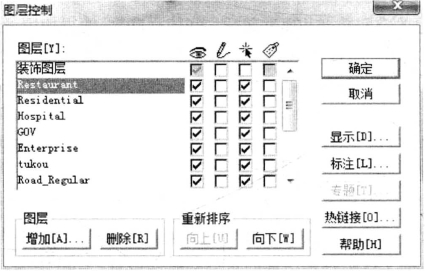

图4-13　图层控制图

通过勾选图层控制中所有的标注，可使地图信息显示更加丰富，如图4-14所示。

pagenumber_ebook=71,pagenumber_book=60

图4-14　图层控制标注勾选图

点击“确定”按钮即可得到包含标注的信息量更为丰富的泉州地图，如图4-15所示。

pagenumber_ebook=72,pagenumber_book=61

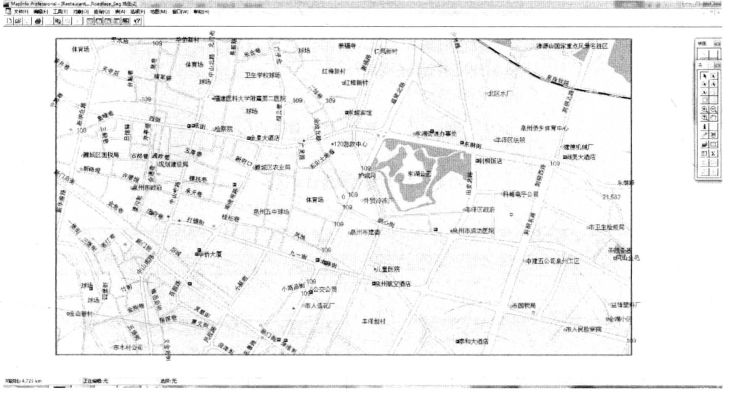

图4-15　标注后的泉州地图

此时新建布局窗口，先选中地图并将地图最大化，然后点击“窗口”菜单中的“新建布局窗口”子菜单，如图4-16所示。默认选择“一个窗口的框架”，如图4-17所示，点击“确定”按钮后即创建了布局窗口，如图4-18所示。

pagenumber_ebook=72,pagenumber_book=61

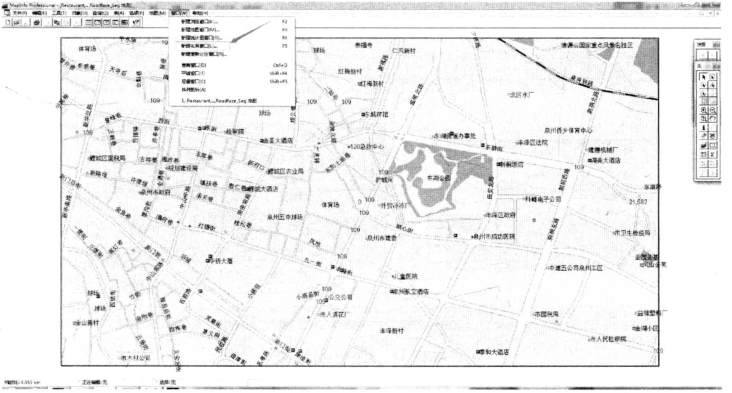

图4-16　新建布局窗口菜单

为了保存现有的显示状态，点击工具栏中的“文件”选项，再选中“保存工作空间”，如图4-19所示，出现如图4-20所示的对话框，将上述结果另存为泉州1.Wor文件。

pagenumber_ebook=73,pagenumber_book=62

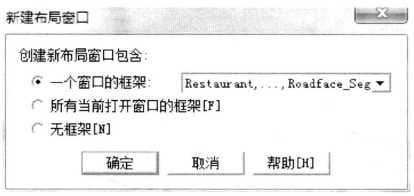

图4-17　新建布局窗口对话框

pagenumber_ebook=73,pagenumber_book=62

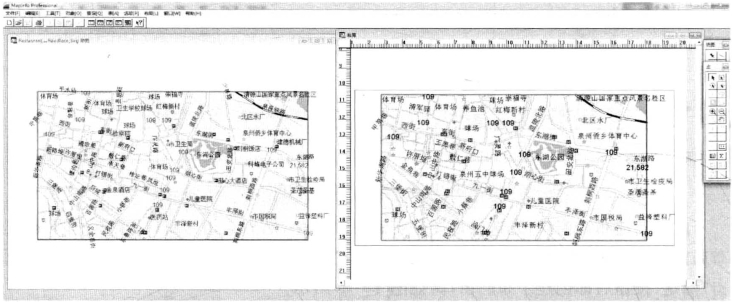

图4-18　布局窗口的展示

pagenumber_ebook=73,pagenumber_book=62

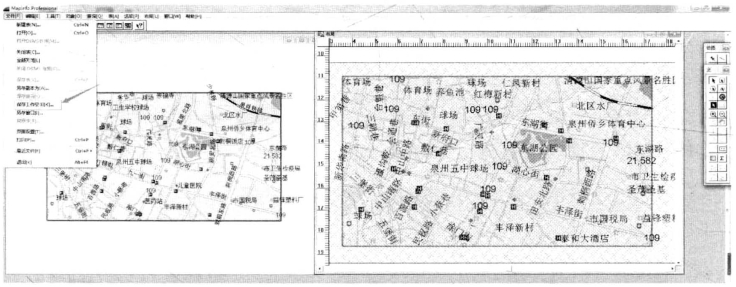

图4-19　工作空间保存图

文件重命名后，点击“保存”按钮即可保存当前的工作空间。再次打开“泉州1.Wor”文件，观察后关闭，然后打开“泉州.Wor”文件，Wor文件提供了同样图层组织下的不同表现形式。

上述过程完成了对布局窗口的创建，布局窗口相当于对已有图层或窗口的组织。

此处的重点在于说明工作空间的存在使得同一个对象形成不同的表现形式，并把这种表现形式储存下来。Wor文件是工作空间文件，是前面讲述的图层文件之外的另一种文件。不难看出，布局窗口提供的是原有图层或窗口不同组织下的表现形式，而并未建立新的图层信息；因此，布局窗口建立后，为了将该结果得到保存，有两种方法：

①保存工作空间，利用Wor类型的文件进行保存；

pagenumber_ebook=74,pagenumber_book=63

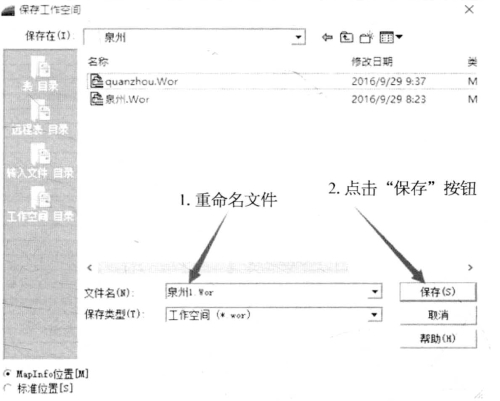

图4-20　工作空间重命名文件保存图

②将结果输出为图片文件，选择“文件”菜单中的“另存窗口”，可将结果输出为某一图片格式的图片，即利用图片对文件进行保存。

凡是未能通过图层文件保存下来的信息，均应通过工作空间进行保存。
