物流可视化：提升生产管理系统动态空间数据管理效率
【摘要】：动态空间数据的管理有多种方式，依据实际的需要采取不同的措施。空间数据库管理方式包括地图上载到空间数据库、地图下载到生产管理系统用户界面中、用户改变地图的结果上载到空间数据库三个部分。为了与生产管理系统数据库相一致，在Oracle中建立空间数据库。
动态空间数据是指在生产系统运行的过程中，位置或属性发生改变的数据。码头区域货位层的数据、船舶数据、机械数据都属于此类。
动态空间数据的管理有多种方式，依据实际的需要采取不同的措施。对于位置改变的数据，如机械，一般采用程序中动态增减的程序控制方式；对于属性变化的数据，如货位，可以采用局域网内文件传输方式，但是更适于采用空间数据库的方式；对于需要根据条件显示的数据，如船舶，则只适于采用空间数据库的方式。空间数据库方式把对地图属性的操作交给数据库管理系统来完成，这样可以充分利用数据库管理系统的管理分析能力，同时也为多用户交互提供了安全的途径。
空间数据库管理方式包括地图上载到空间数据库、地图下载到生产管理系统用户界面中、用户改变地图的结果上载到空间数据库三个部分。后两部分由程序实现。
地图上载是一项单独的工作。为了与生产管理系统数据库相一致，在Oracle中建立空间数据库。MapX通过OCI与Oracle建立同步连接，而通过ODBC与其他数据库建立连接，两种方式的程序开发有所不同，这也是为何强调空间数据库所在的数据库管理系统的原因。利用MapInfo Professional中的Easyloader工具可以实现MapInfo地图向Oracle数据库的上载。当有空间数据进入Oracle数据库时，数据库会添加一张名为mapinfo_mapcatalog的表，此表专门用来记录每一张上载表表名的索引，记录上载表的整体情况，如坐标类型、空间表的方位、空间图元的类型等，并随之建立一张上载表，该表记录了上载空间表中每一个图元的信息，不仅包括空间信息，也包括属性信息，从而实现了地图的数据库管理。图2-11是码头区域图中货位层空间数据上载到数据库后的结果。

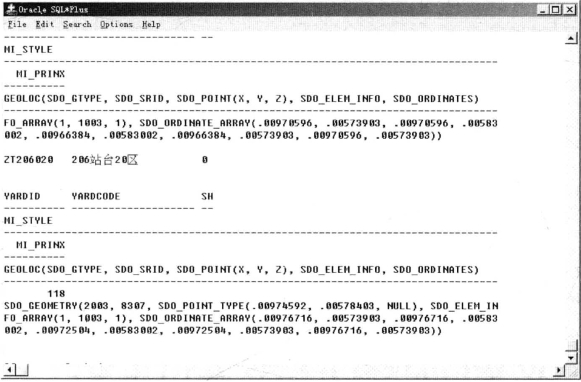

图2-11 空间数据库存储形式
