1．设置颜色

用户可以为对象设置颜色，一旦颜色设置后，以后创建的对象都采用此颜色，直至修改颜色。

调用颜色的命令如下：

（1）执行“格式”→“颜色”命令。

（2）在“特性”工具栏的“对象颜色”下拉列表中，直接选择颜色或选择“选择颜色”选项，如图3.10所示。

（3）在命令行输入命令“color”（快捷键col）。

pagenumber_ebook=78,pagenumber_book=71

图3.9　“特性”工具栏

pagenumber_ebook=78,pagenumber_book=71

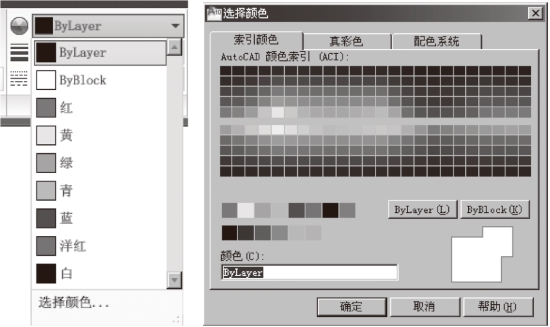

图3.10　“特性”工具栏中的颜色设置和“选择颜色”对话框

由图3.10可以看到，列表中有“ByLayer”和“ByBlock”两项，在线型、线宽等列表中都有这两项。“ByLayer”表示当前的对象特性随图层而定，并不单独设置，“图层”的概念将在后面介绍；“ByBlock”表示当前的对象特性随块而定，并不单独设置，“块”的概念也将在后面的单元中介绍。

2．设置线型

用户可以为对象设置线型，一旦线型设置后，以后创建的对象都采用此线型，直至修改线型。调用线型命令的方式如下：

（1）执行“格式”→“线型”命令；

（2）在“特性”工具栏的“线型”下拉列表中，直接选择线型或选择“其他”选项弹出“线型管理器”对话框加载其他线型，如图3.11所示；

（3）在命令行输入命令“linetype”（快捷键lt）。

利用“线型管理器”对话框加载线型，单击“加载”按钮，弹出“加载或重载线型”对话框，如图3.12所示。

AutoCAD的线型存放在线型文件acadiso.lin中，用户也可以从自定义线型文件中加载。选择好线型后，单击“确定”按钮把要加载的线型添加到“线型管理器”对话框中的“线型”列表中。

单击“线型管理器”对话框中的“当前”按钮，用户可以将此线型变为当前图形线型。

单击“线型管理器”对话框中的“删除”按钮，用户可以删除已加载的线型，但系统默认的“ByLayer”“ByBlock”和“Continuous”不能被删除，当前图形中已采用的线型也不能被删除。

pagenumber_ebook=79,pagenumber_book=72

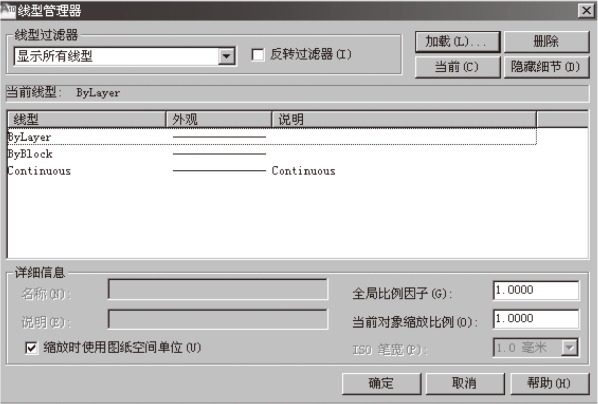

图3.11　“线型管理器”对话框

pagenumber_ebook=79,pagenumber_book=72

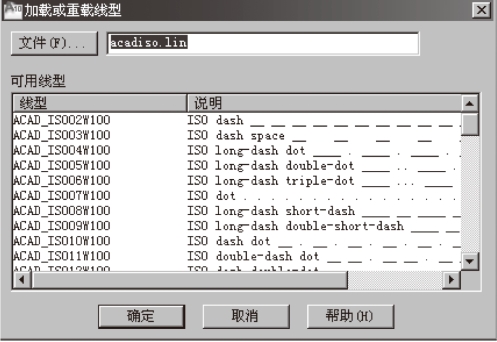

图3.12　“加载或重载线型”对话框

有时设置好的线型绘制出来的图形并未达到预期的效果，这是因为线型的比例不合适，绘制的线条不能反映线型，用户可以在“线型管理器”对话框中的“详细信息”选项组中进行比例设置，如图3.11所示。其中“全局比例因子”文本框可以设置整个图形中所有对象的线型比例，“当前对象缩放比例”文本框可以设置当前新创建对象的线型比例。

绘图过程中线型比例不合适，可在命令行输入命令“lts”修改线型比例。

3．设置线宽

用户可以为对象设置线宽，一旦线宽设置后，以后创建的对象都采用此线宽，直至修改线宽。调用线宽命令的方式如下：

（1）执行“格式”→“线宽”命令；

（2）在“特性”工具栏的“线宽”下拉列表中，直接选择线宽或选择“线宽设置”选项弹出“线宽设置”对话框选择线宽，如图3.13所示；

（3）在命令行输入命令“lweight”（快捷键lw）。
