多段线是由直线段、圆弧段构成，且可以具有宽度等特征的独立图形对象。它比line命令创建的直线具有更多的特性。

1．多段线绘制

调用多段线命令的方式如下：

（1）单击经典模式下“绘图”工具栏的“多段线”按钮；

（2）执行“常用”→“绘图”→“多段线”命令；

（3）在命令行输入命令“pline”（快捷键pl）。

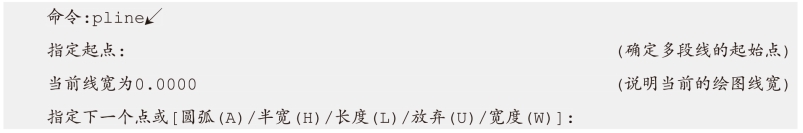

操作过程：

pagenumber_ebook=75,pagenumber_book=68

各选项功能如下：

1）“圆弧”选项用于绘制圆弧，圆弧绘制方式与前面所讲的圆弧绘制方式一致，如果此时先画的是直线，表示画线方式是由直线转化为圆弧，如果想将圆弧方式转化为直线方式就选择如下提示的“直线”选项：

pagenumber_ebook=75,pagenumber_book=68

2）“半宽”选项用于设置多段线的半宽度，只需输入宽度的一半。

3）“长度”选项用于指定所绘多段线的长度。

4）“宽度”选项用于确定多段线的宽度，可以输入不同的起点和终点宽度。

5）“放弃”选项用于在多段线命令执行过程中，将刚刚绘制的一段或几段多段线取消。

多段线可用来绘制钢筋，绘制线宽=出图后的宽度×出图比例。

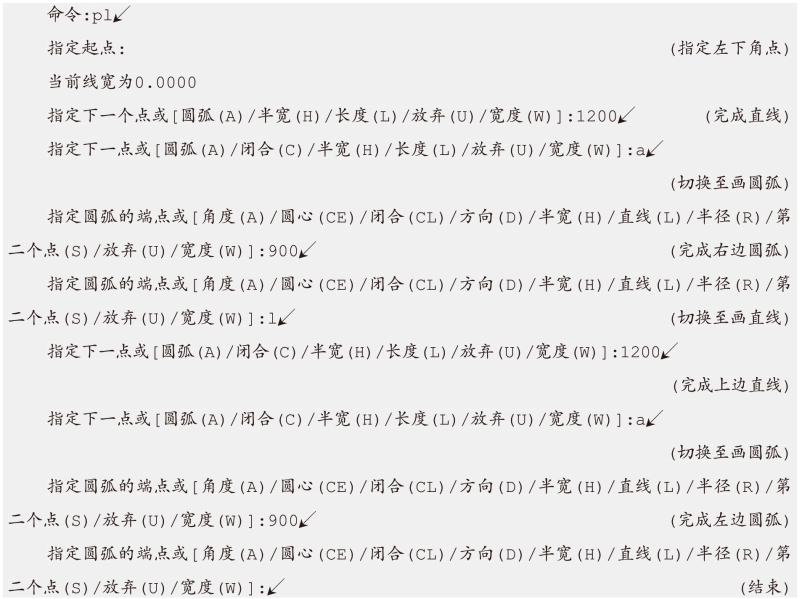

操作实例：利用多段线命令绘制如图3.7所示的双圆弧图形。

pagenumber_ebook=75,pagenumber_book=68

图3.7　绘制双圆弧图形

pagenumber_ebook=75,pagenumber_book=68

多段线命令

操作过程：

pagenumber_ebook=76,pagenumber_book=69

pagenumber_ebook=76,pagenumber_book=69

图3.8　绘制箭头

操作实例：绘制如图3.8所示的箭头。

操作过程：

pagenumber_ebook=76,pagenumber_book=69

2．多段线编辑

可以对现有的多段线进行编辑，方式如下：

（1）执行经典模式下的“修改”→“对象”→“多段线”命令；

（2）执行“常用”→“修改”→“编辑多段线”命令；

（3）在命令行输入命令“pedit”（快捷键pe）。

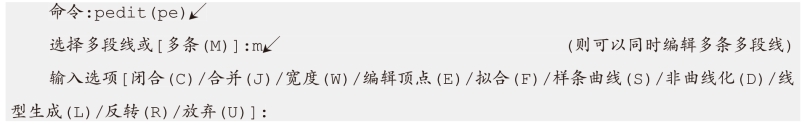

操作过程：

pagenumber_ebook=77,pagenumber_book=70

各选项功能如下：

1）“闭合”选项用于将多段线封闭。

2）“合并”选项用于将多条多段线（直线、圆弧）合并。

3）“宽度”选项用于更改多段线的宽度。

4）“编辑顶点”选项用于编辑多段线的顶点。

5）“拟合”选项用于创建圆弧拟合多段线。

6）“样条曲线”选项用于创建样条曲线拟合多段线。

7）“非曲线化”选项用于反拟合。

8）“线型生成”选项用于规定非连续型多段线在各顶点处的绘线方式。

9）“反转”选项用于改变多段线上的顶点顺序。
