图层可理解为管理CAD对象的平台，一个层就是一个独立的平台；在各个平台之间，各个对象是相互独立存在的，因此，不同的层之间就有了独立的操作权限等功能。每一类对象都有多种特性，为了方便管理，可以将一系列具有相同或相似特性的对象放在一个图层里。图层相当于多张透明的重叠图纸，可以在其上绘制不同的对象，这样整个绘图区域相当于由多个图层堆叠而成，而整个图形就是由多个图层上的对象堆叠而成的。

图层具有以下特点：

（1）用户可以在一幅图中指定任意数量的图层。系统对图层数没有限制，对每一图层上的对象数也没有任何限制。

（2）每一个图层有一个名称。当开始绘制一幅新图时，AutoCAD会自动创建名为“0”的图层，这是AutoCAD的默认图层，其余图层需要用户来定义。

pagenumber_ebook=73,pagenumber_book=66

图层应用

（3）一般情况下，在一个图层上的对象应该是一种绘图线型，一种绘图颜色。用户可以改变各图层的线型、颜色等特性。

（4）虽然AutoCAD允许用户建立多个图层，但只能在当前图层上绘图。

（5）各图层具有相同的坐标系和相同的显示缩放倍数。用户可以对位于不同图层上的对象同时进行编辑操作。

（6）用户可以对各图层进行打开、关闭、冻结、解冻、锁定与解锁等操作，以决定各图层的可见性和可操作性。

1．图层的创建

AutoCAD自动创建的一个名为“0”的默认图层，图层颜色为7（黑色或白色，颜色由背景来决定），线型为Continuous及“默认”线宽。“0”图层无法删除或重命名，包含对象的图层和当前图层也不能被删除。

启动“图层特性管理器”，可以进行创建新图层、制定图层特性、设置当前图层等操作。

调用“图层特性管理器”的命令如下：

（1）执行经典模式下的“格式”→“图层”命令；

（2）执行“常用”→“图层”命令，如图3.3所示；

（3）在命令行输入命令“layer”（快捷键la）。

“图层特性管理器”默认状态如图3.4所示。

pagenumber_ebook=73,pagenumber_book=66

图3.3　图层菜单

pagenumber_ebook=73,pagenumber_book=66

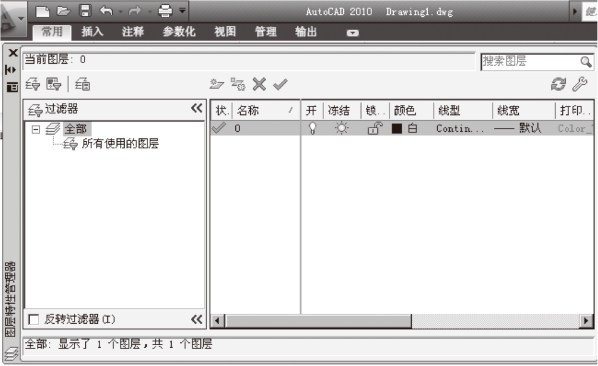

图3.4　“图层特性管理器”对话框

在“图层特性管理器”对话框中，单击“新建图层”按钮创建新的图层。新建图层系统自动命名为“图层1”，用户可以根据自己的需要重新定义新的名称，如“墙体”等，如图3.5所示。新图层上用户可以对图层的颜色、线型、线宽等特性直接进行定义。需要创建多个图层时，再次单击“新建图层”按钮，并输入新的图层名即可。

pagenumber_ebook=74,pagenumber_book=67

图3.5　新建图层

在“图层特性管理器”对话框中，单击“删除图层”按钮，即可以删除图层。选定一个图层，单击“置为当前”按钮，将选定的图层置为当前图层，置为当前操作也可以在“图层”选项的下拉菜单中实现，如图3.6所示。

2．图层控制

AutoCAD可以通过操作图层属性而达到控制其上的对象的目的，可以实现更快捷的编辑。在“图层特性管理器”对话框中可以实现图层的开/关、冻结/解冻、锁定/解锁等操作。

（1）开/关图层。在绘图过程中，经常会将一些图层关闭，使得相关的图形更加清晰和明显。在“图层特性管理器”对话框中，单击“开”按钮，可以打开和关闭图层。灯泡颜色为黄色是打开状态，此图层上的图形可以显示，也可以编辑和打印；灯泡颜色为灰色是关闭状态，此图层上的图形不能显示，也不能打印，但可以被某些选择集命令（如all命令）选择并修改。
