建筑工程CAD|多线命令操作方法与示例

【摘要】:调用多线命令的操作方法如下:图2.6利用多线命令绘制墙线体绘制多线执行经典模式下的“绘图”→“多线”命令;在命令行输入命令“mline”。图2.9使用多线命令绘制平面窗户设置窗户的多线样式,设置结果如图2.10所示,并置为当前。

调用多线命令的操作方法如下:

图2.6 利用多线命令绘制墙线体

绘制多线

(1)执行经典模式下的“绘图”→“多线”命令;

(2)在命令行输入命令“mline”(快捷键ml)。

操作过程:

(1)“对正”:用于确定鼠标拾取点与绘制的多线的对正方式。输入“j”后,系统会进行如下提示:“输入对正类型[上(T)/无(Z)/下(B)]<上>:”。其中,“上”对正方式表示在光标下方绘制多线,即绘制多线时起点与设置的多线上边重合;“无”对正方式表示将光标作为原点绘制多线,即绘制多线时将“元素特性”偏移为0的元素作为拾取点;“下”对正方式表示在光标上方绘制多线,即绘制多线时多线起点与设置的多线下边重合。系统默认的对正方式为“上”。

(2)“比例”:用于控制多线的全局宽度。输入“s”后,系统会进行如下提示:“输入多线比例<20.00>:”,如前所述,多线的实际宽度为“元素特性”的“上下总偏移量”与“比例”的乘积,该比例与线型本身的比例无关。

(3)“样式”:用于指定多线的样式。输入“st”后,系统会进行如下提示:“输入多线样式名或[?]:”,可以指定已加载的或创建的多线样式。

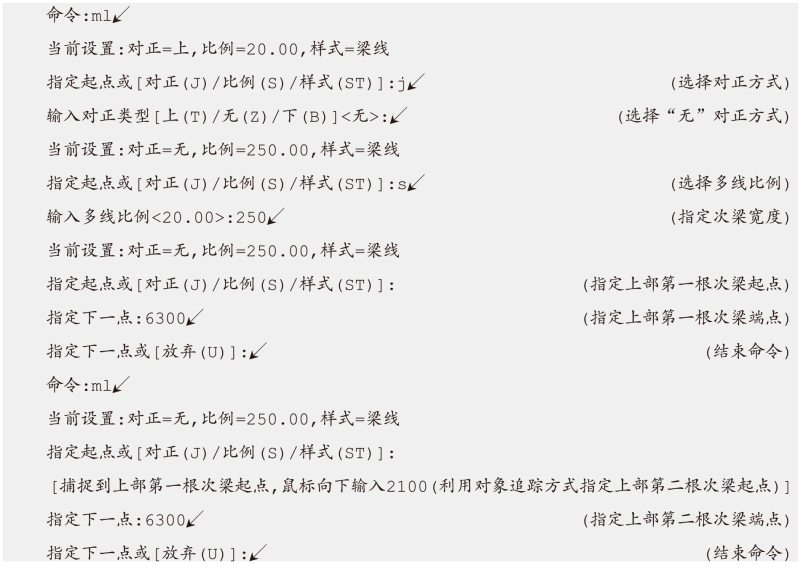

操作实例:绘制如图2.7所示的梁线,其中主梁宽度为400,次梁宽度为250。

设置梁线的多线样式,设置结果如图2.8所示,并置为当前。

操作过程:

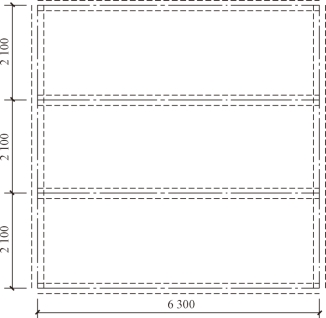

图2.7 使用多线命令绘制梁线

图2.8 设置梁线的多线样式

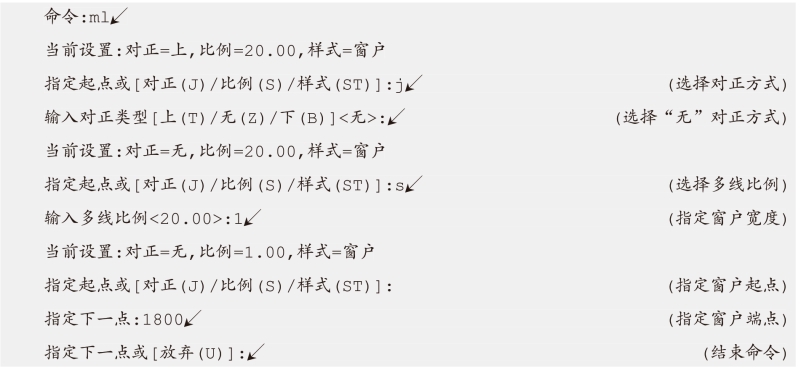

操作实例:绘制如图2.9所示的平面窗户。

图2.9 使用多线命令绘制平面窗户

设置窗户的多线样式,设置结果如图2.10所示,并置为当前。

操作过程:

图2.10 窗户多线样式设置
