“多线样式设置”的操作方法如下:
(1)执行经典模式下的“格式”→“多线样式”命令;
(2)在命令行输入命令“mlstyle”。
设置多线样式
执行mlstyle命令后,系统会弹出“多线样式”对话框。单击“新建”按钮,系统会弹出“创建新的多线样式”对话框,输入新样式名后,单击“继续”按钮,系统会弹出如图2.5所示的“新建多线样式”对话框。
1)“说明”文本框中可以添加说明文字,对创建的多线样式进行详细描述。

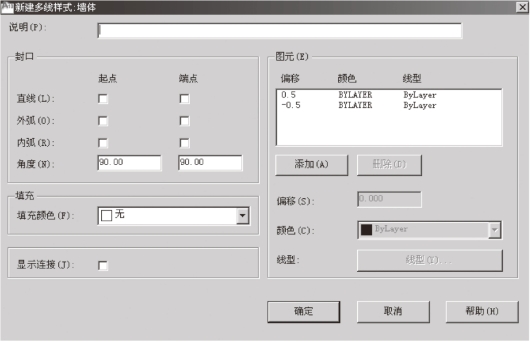

图2.5 “新建多线样式”对话框
2)“封口”选项组用来设置多线的封口方式,有“直线”“外弧”和“内弧”三种方式,用户可以选中相应方式的复选框,选中完毕后可以进行预览。选中“直线”复选框设置为直线封口;选中“外弧”复选框设置最外层的两条直线用圆弧封口;选中“内弧”复选框设置除最外层的直线外的直线用圆弧封口。
3)“图元”选项组中可以添加元素,系统默认的多线为两条平行直线,如果用户绘制的多线多于两条,如带轴线的梁线,则可以通过按钮进行添加。单击“添加”按钮后,可以对多线的“偏移”“颜色”和“线型”进行设置。“偏移”为距多线起点的偏移距离,其与多线的距离有关,多线的距离为“上下总偏移量”与“比例”的乘积。“比例”为绘制多线的一个要素,用户可以自己设置。单击“删除”按钮,可以删除选定的元素。
例如,绘制一段宽为240的墙体,用户可以新建如图2.6所示的多线样式。图2.6所示的样式为默认样式,可以不设置直接使用。
由于墙的厚度为上下偏移总量与比例的乘积,因此绘制多线时将“比例”设置为240,即可以绘制厚度为240的墙体,结果如图2.6所示。绘制其他厚度的墙体遵循同样的设置过程即可。
4)“填充”选项组可以设置多线背景填充颜色。
5)“显示连接”复选框表示绘制的多线拐角点是否用直线连接。
设置完毕后,单击“确定”按钮,返回“多线样式”对话框,用户可以将设置好的多线样式保存。如果设置了多种多线样式,需将拟用的多线样式置为当前,即可以开始绘制多线。
