Rectangle矩形命令-建筑工程CAD学习成果
【摘要】：1．直接根据两个对角点绘制矩形操作过程：rectangle矩形命令2．根据长和宽绘制矩形操作实例：绘制长边为420、短边为297的矩形。命令行出现提示“指定矩形的第一个倒角距离＜0.0000＞：”，则在命令行输入第一个倒角端点到矩形两边交点的长度并按Enter键确认。图2.3绘制带有倒角的矩形图2.4绘制带有圆角的矩形
矩形命令用于绘制矩形或正方形。调用矩形命令的操作方法如下：
（2）执行“常用”→“绘图”→“矩形”命令；
（3）在命令行输入命令“rectangle”（快捷键rec）。
绘制矩形的方法有如下几种。
1．直接根据两个对角点绘制矩形
操作过程：
rectangle矩形命令
2．根据长和宽绘制矩形

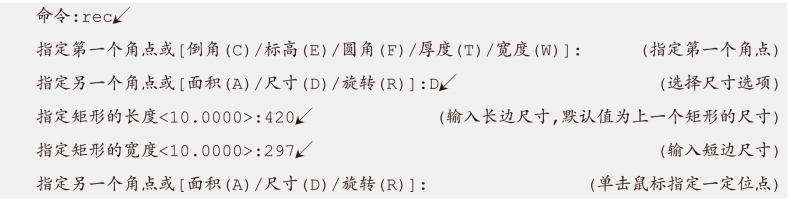

操作实例：绘制长边为420、短边为297的矩形。
操作过程：
绘制结果如图2.1所示。
3．根据面积绘制矩形

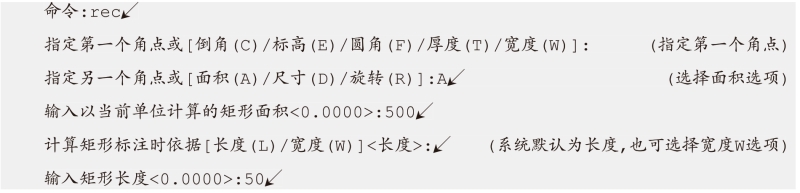

操作实例：绘制面积为500、长边为50的矩形。
操作过程：
绘制结果如图2.2所示。
图2.1 根据长和宽绘制矩形
图2.2 根据面积绘制矩形
4．直接绘制带有倒角或圆角的矩形
（1）如果需要绘制带有倒角的矩形，则在出现“指定第一个角点或［倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）］：”时选择“倒角（C）”一项。
命令行出现提示“指定矩形的第一个倒角距离＜0.0000＞：”，则在命令行输入第一个倒角端点到矩形两边交点的长度并按Enter键确认。
命令行出现提示“指定矩形的第二个倒角距离＜0.0000＞：”，则在命令行输入第二个倒角端点到矩形两边交点的长度并按Enter键确认。

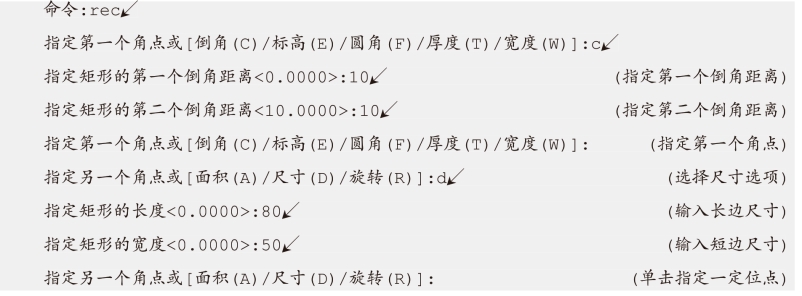

操作实例：绘制倒角均为10且长边边长为80、短边边长为50的矩形。
操作过程：
绘制结果如图2.3所示。
（2）如果需要绘制带有圆角的矩形，则在出现“指定第一个角点或［倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）］：”时选择“圆角（F）”一项。
命令行出现提示“矩形的圆角半径＜0.000 0＞：”，则在命令行输入圆角半径并按Enter键确认。

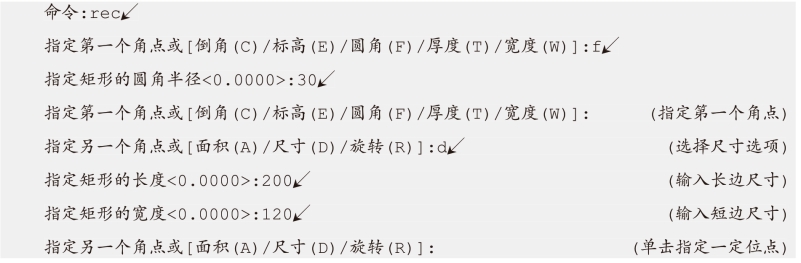

操作实例：绘制圆角半径为30且长边为200、短边为120的矩形。
操作过程：
绘制结果如图2.4所示。
需要说明的是，系统会自动以最后一次命令的参数作为默认参数，如果要绘制完整的矩形，需要将倒角和圆角参数重新设置为0。
图2.3 绘制带有倒角的矩形
图2.4 绘制带有圆角的矩形
