实战操作2：快速绘制矩形建筑轴网
【摘要】：本实训操作采用1.8中的矩形轴网，为绘制简单矩形建筑轴网，一是采用line命令，二是采用“捕捉自”功能实现轴线之间的距离关系。应明确绘图比例为1∶1、出图比例为1∶100的概念。尺寸标注操作等在后续单元中讲解，暂不做介绍。需要说明的是，本节绘制轴线的方法主要是为了学习相对坐标、捕捉自功能，后续单元还会学习绘制轴网的更便捷、更实用的做法。
本实训操作采用1.8中的矩形轴网，为绘制简单矩形建筑轴网，一是采用line命令，二是采用“捕捉自”功能实现轴线之间的距离关系。确定主要步骤如下：
简单轴网的画法
第1步：在AutoCAD默认环境下绘图，即在0层上简单绘图。应明确绘图比例为1∶1、出图比例为1∶100的概念。
第2步：绘制轴线①，长度为7 000，采用line命令。
执行line命令，第1点在屏幕上任意单击，然后打开正交模式（F8），鼠标给出方向（向上或向下），输入7 000，按Enter键或Space键。或者在第1点由鼠标单击获得后，输入“@0，7 000”（或“@0，-7 000”），即相对极坐标下的坐标格式。
第3步：绘制轴线②。
执行line命令，执行“捕捉自”命令，然后选择轴号①端点为基点，出现“偏移”提示后，输入“@1 200，0”，按Enter键即可获得轴线②的起点；第二点的确定可由在正交状态下输入“7 000”，或者输入“@0，7 000”完成。
其他轴线依此步骤进行。
第4步，采用cirlce命令绘制轴号，在1∶100出图比例下，轴号圆圈直径按8（图纸尺寸）×100=800即可；同时，以1个CAD图形单位=1绘图，即绘图比例1∶1的体现。
执行circle命令后，执行“捕捉自”命令，然后选择轴号端点为基点，出现“偏移”提示后，输入“@0，-400”，按Enter键；提示输入半径值，输入“400”即可。
其他轴号依此步骤进行。
尺寸标注操作等在后续单元中讲解，暂不做介绍。

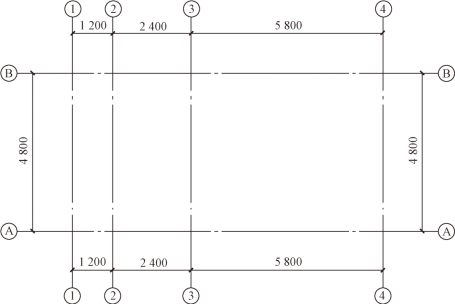

最后完成的图形如图1.59所示。通过简单轴网的绘制实训过程，可以掌握line、circle及对象捕捉、相对极坐标的用法。注意图中的尺寸标注可不绘制。需要说明的是，本节绘制轴线的方法主要是为了学习相对坐标、捕捉自功能，后续单元还会学习绘制轴网的更便捷、更实用的做法。
图1.59 简单建筑轴网绘制实训
