建筑工程CAD：学习使用1.5版Circle圆命令
【摘要】：调用圆命令的操作方法如下：单击经典模式下“绘图”工具栏上的“圆”按钮；执行“常用”→“绘图”→“圆”命令；在命令行输入命令“circle”。circle圆命令根据不同的条件，绘制圆的方法有以下几种。操作过程：图1.51以圆心、半径方式绘制圆结果如图1.52所示。图1.53以两点方式绘制圆图1.54以三点方式绘制圆5．以相切、相切、半径方式绘制圆通过指定圆的两条切线和半径的方式绘制圆。
调用圆命令的操作方法如下：
（2）执行“常用”→“绘图”→“圆”命令；
（3）在命令行输入命令“circle”（快捷键c）。
circle圆命令
根据不同的条件，绘制圆的方法有以下几种。
1．以圆心、半径方式绘制圆
以圆心、半径方式绘制圆是系统默认的绘制圆的方式。

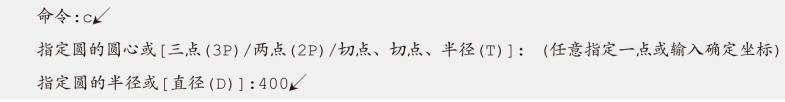

操作实例：绘制一个半径为400的圆。
操作过程：
结果如图1.51所示。
2．以圆心、直径方式绘制圆

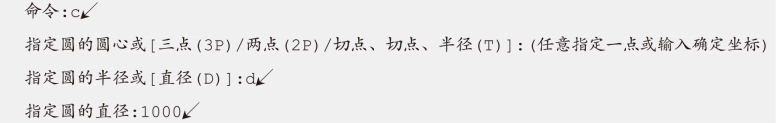

操作实例：绘制一个直径为1 000的圆。
操作过程：
图1.51 以圆心、半径方式绘制圆
结果如图1.52所示。
图1.52 以圆心、直径方式绘制圆
3．以两点方式绘制圆
以两点方式绘制圆是通过指定圆直径上的两个端点绘制圆。

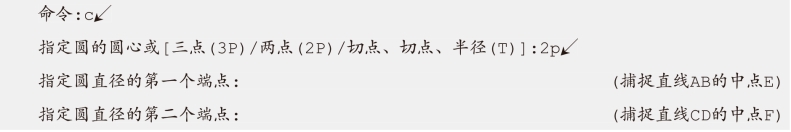

操作实例：以直线AB和CD的中点为圆的两个端点绘制圆。
操作过程：
结果如图1.53所示。
4．以三点方式绘制圆

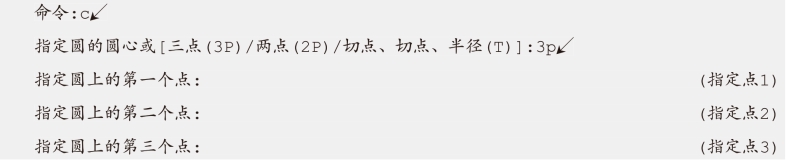

以三点方式绘制圆是通过指定圆周上的三个端点绘制圆。
操作过程：

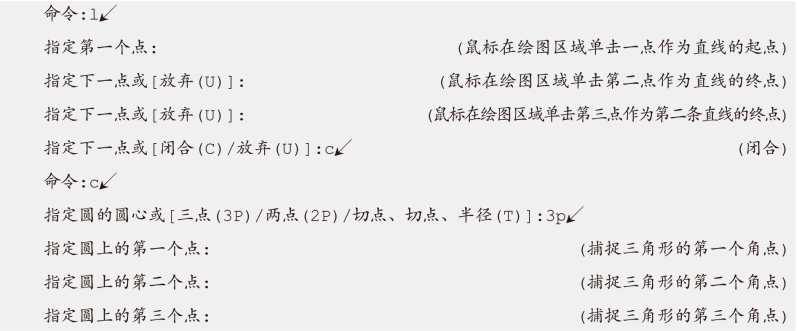

操作实例：绘制一个三角形的外接圆。
操作过程：
结果如图1.54所示。
图1.53 以两点方式绘制圆
图1.54 以三点方式绘制圆

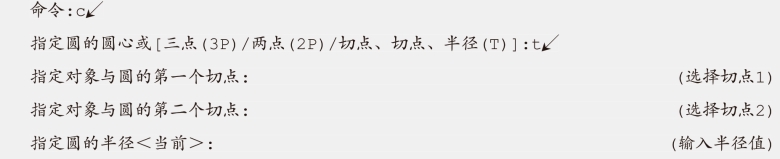

5．以相切、相切、半径方式绘制圆
通过指定圆的两条切线和半径的方式绘制圆。
操作过程：
6．以相切、相切、相切方式绘制圆
通过确定与圆相切的三个图形的方式绘制圆。这种方式不能通过绘图工具栏和命令栏来执行，只能通过绘图菜单“圆”的下拉菜单来执行，如图1.55所示。

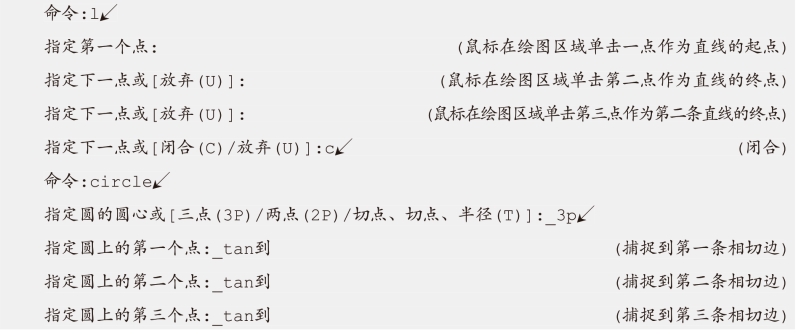

操作实例：绘制一个三角形的外切圆。
操作过程：
结果如图1.56所示。
图1.55 选择相切、相切、相切方式
图1.56 以相切、相切、相切方式绘制圆
