在绘图过程中,为方便绘制与编辑图形,需要调整对象显示的位置和大小,这就需要对图形对象进行缩放和平移。按照一定的比例、观察位置和角度显示的图形称为视图。
绘图辅助工具——图形显示控制
1.视图缩放
由于屏幕尺寸的限制,有时看不清楚图形的细节或无法浏览整个图形,此时可以使用视图命令放大或缩小图形,便于观察图形。
缩放命令的功能如同照相机的变焦镜头,能够放大和缩小当前观察对象的视觉尺寸,而并非是对图形对象实际尺寸的改变,只是相当于将图纸移开或拿近。
AutoCAD提供了多种视图缩放方法,常用的有以下几种:
(1)如图1.33所示,“标准工具条”和“视口工具条”中均有相应的缩放操作;
(2)在命令行输入命令“zoom”或按快捷键z启动命令,如图1.34所示;
(3)可以选择“视图”→“范围”命令,然后在下拉菜单中选择对应的缩放工具,如图1.35所示。

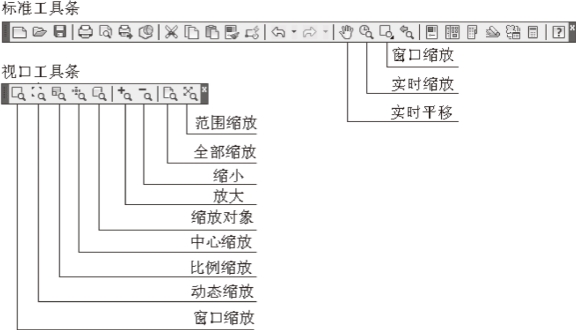

图1.33 “标准工具条”和“视口工具条”中的缩放操作命令

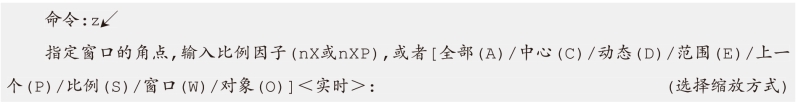

图1.34 执行视图缩放命令
在执行缩放命令后,可以选择不同的缩放方式:
操作过程:
以图1.36的原视图为例,对视图命令中各缩放方式的解释如下:

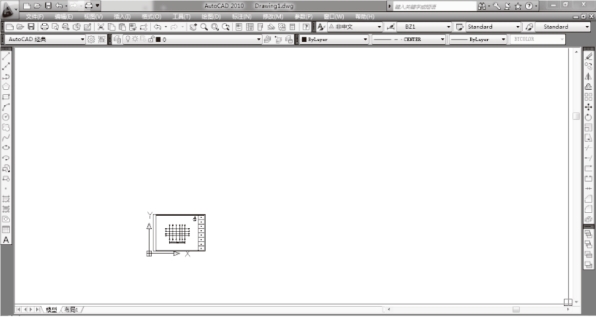

(1)“全部”:显示包括全部图形范围内的图形实体,如图1.37所示。
图1.35 单击视图菜单执行视图缩放操作

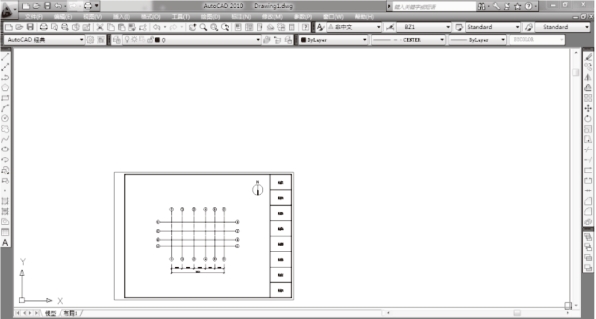

图1.36 原视图
图1.37 “全部”显示结果

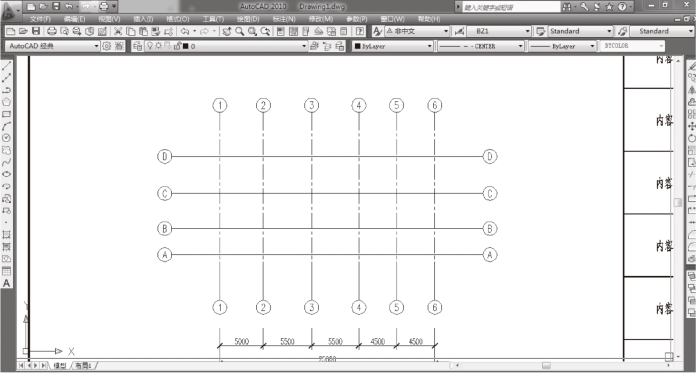

(2)“中心”:确定调整后视图的中心点,之后可以输入放大倍数(数值+X)或视图高度(数值)。图1.38所示是选定了图纸上轴网中心为“中心”、缩放倍数是10倍(10X)放大后的情况。
图1.38 “中心”显示结果

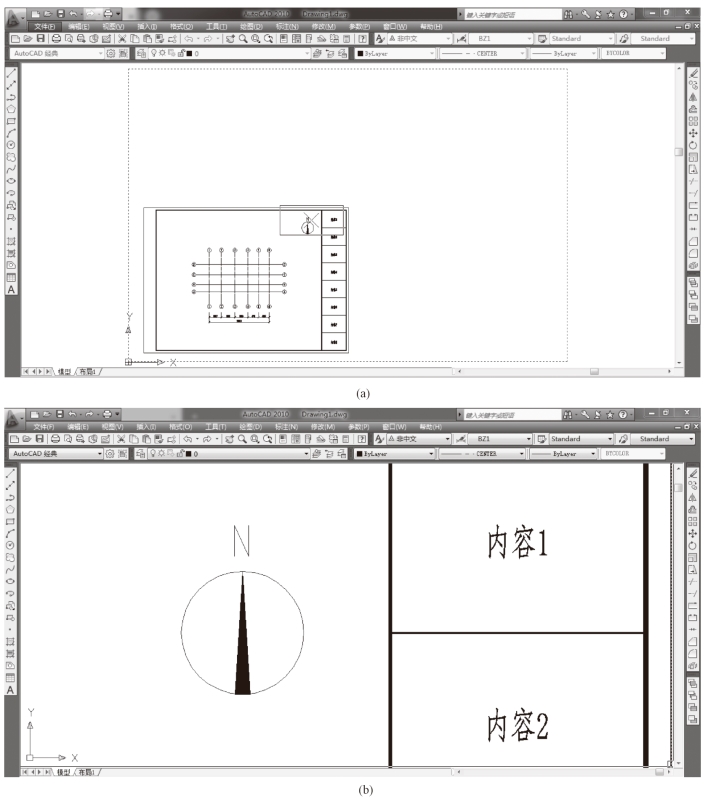

(3)“动态”:先临时显示全部图形,在此基础上构造视图框大小和位置。如图1.39(a)所示,先构造一个以“×”为中心点,位于图纸右上角的视图框,确定后显示结果如图1.39(b)所示。
图1.39 视图命令操作
(a)构造视图框;(b)“动态”显示结果

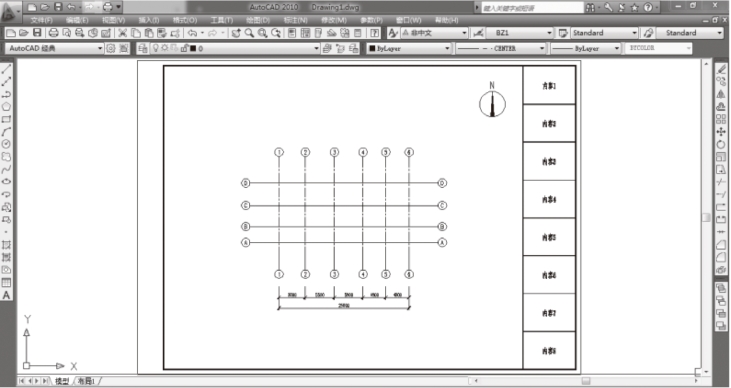

(4)“范围”:显示包括全部图形范围内的图形实体,并最大限度地填充满整个屏幕,如图1.40所示。
(5)“上一个”:恢复上一次显示的图形视区。
(6)“比例”:视图中心点不变,之后可输入当前视图缩放倍数(数值+X)或相对于图形界限的倍数(数值)。与“中心”显示方式的区别在于视图中心点是否变化。
(7)“窗口”:用Windows框选的方式,指定一对对角点,选择视图区域。与“动态”显示方式的区别在于是否先确定视图的中心点。
图1.40 “范围”显示结果
(8)“对象”:使选定的一个或多个对象位于视图中心,并且最大限度地填充满整个屏幕,如图1.41所示。
(9)“实时”:系统默认选项,根据不同后续操作,可分为两种情况:第一种情况,与“窗口”方式相同,直接在原视图上框选目标视图区域;第二种情况,单击鼠标右键,屏幕上会弹出一个快捷菜单,如图1.42所示。
图1.41 “对象”显示结果
图1.42 “实时”快捷菜单
快捷菜单中的各选项介绍如下:
1)“平移”:启动视窗平移功能,光标会转变为手的形状,拖动鼠标可以让视图移动到相应位置。
2)“缩放”:选择此命令,将重新回到视图动态缩放的状态。
3)“三维动态观察”:选择此命令,可以对图形实体在三维空间内进行旋转和缩放。
4)“窗口缩放”:该命令和前述“窗口”选项类似。
5)“缩放为原窗口”:该命令与前述“上一个”选项相同。
6)“范围缩放”:该命令与前述“范围”选项相同。
2.视图的平移
平移命令在不改变图形视图显示比例的情况下,观察当前图形的不同部位。该命令可以将视图上、下、左、右移动,而观察窗口的位置不变。执行视图平移的命令有以下两种途径:
(1)执行“视图”→“平移”命令;
(2)在命令行输入命令“pan”或按快捷键p启动命令。
执行实时平移后,屏幕会出现一个手形标志,用户可以向上、向下、向左、向右拖动图形,将图形移动到新的位置。
