对象捕捉与自动追踪：建筑工程CAD绘图辅助工具
【摘要】：绘图辅助工具——对象捕捉与自动追踪使用以下两种方式来启动对象捕捉模式：临时对象捕捉方式。图1.28临时对象捕捉菜单图1.29对象捕捉选项图1.30“对象捕捉”选项卡捕捉自。图1.31简单图形绘制图1.32“捕捉自”功能绘图过程2．自动追踪使用自动追踪功能可以快速而精确地定位点，在很大程度上提高了绘图效率。
1．对象捕捉
在绘图过程中，经常需要指定一些点。这些点可能是已有对象上的点，如已有对象的端点、中点、圆心等。如果想拾取这些点，单凭眼睛观察是不可能做到非常准确的。为此，AutoCAD提供了对象捕捉功能，可以帮助用户迅速、准确地捕捉到某些特殊点，从而能够精确地绘制图形。对象捕捉是在已有对象上精确定位点的一种辅助工具，它不是AutoCAD的主命令，不能单独执行，只能在执行绘图命令或图形编辑命令的过程中执行，执行完成后即失效，主命令可以继续执行。
在AutoCAD用户界面的状态栏中单击“对象捕捉”按钮
或按F3键可打开或关闭对象捕捉。
绘图辅助工具——对象捕捉与自动追踪
使用以下两种方式来启动对象捕捉模式：
（1）临时对象捕捉方式。在执行主命令的过程中要求指定一个点时，选择一个所需要的对象捕捉来响应提示，待捕捉到所需要的点后，对象捕捉即自动关闭。在AutoCAD提示指定一个点时，按住Shift键或Ctrl键不放，在屏幕绘图区域单击鼠标右键，则弹出如图1.28所示的临时对象捕捉菜单，即使用一次后失效。
（2）自动对象捕捉方式。前面所讲的对象捕捉方式是每捕捉一个点，都要执行一次对象捕捉命令。如果需要连续用某种捕捉模式选取一系列点，这样前面的捕捉模式就显得效率低下。AutoCAD还提供了一种自动捕捉模式，进入该模式后，每当用户需要确定点时，只要将光标定位在特征点附近，就会自动使用相应的捕捉模式，而不需要用户逐次手动执行捕捉命令。
自动对象捕捉功能设置在“草图设置”对话框的“对象捕捉”选项卡中进行。可以在经典模式下拉菜单中选择“工具”→“草图设置”命令，打开“草图设置”对话框。用户也可以在状态栏“对象捕捉”按钮上单击右键，选择对象捕捉选项，如图1.29所示，或单击“设置”按钮打开“对象捕捉”选项卡，如图1.30所示，也可以输入快捷命令“os”打开，勾选需要捕捉的点即可。
图1.28 临时对象捕捉菜单

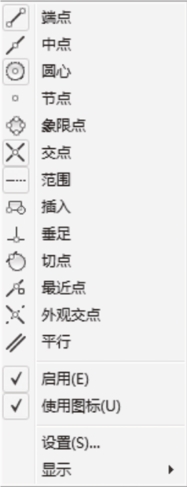

图1.29 对象捕捉选项
图1.30 “对象捕捉”选项卡
（3）捕捉自（from）。在打开如图1.29所示的对象捕捉快捷菜单时，第二个捕捉选项为“捕捉自”。下面以一个实例说明“捕捉自”的用法。
如图1.31所示，在100×60的矩形正中绘制半径为20的圆。
做法1：先绘制100×60的矩形，然后通过绘制辅助线找到矩形的中点，再以此中点为圆心、20为半径绘制圆。
做法2：利用“捕捉自”绘制圆就不需要绘制辅助线寻找矩形中点。
具体做法为先绘制100×60的矩形，然后启动绘制圆的命令，此时不要直接单击圆心，打开“捕捉自”命令，输入基点，单击选择左下角点为基点，然后在命令行输入要捕捉的点偏离基点的坐标位置，坐标输入方式在后续单元会详细讲解，这里输入相对坐标方式“@50，30”即可捕捉到矩形的中心，然后输入半径20，具体过程如图1.32所示。
图1.31 简单图形绘制

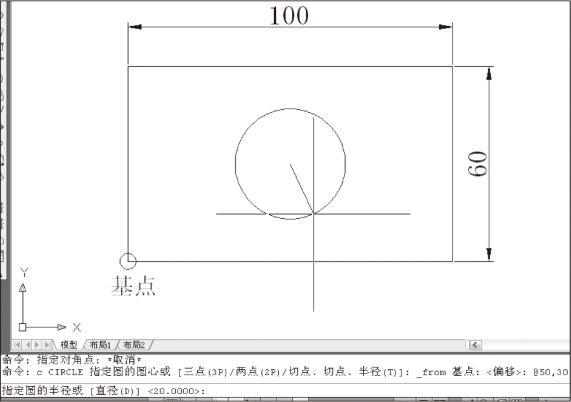

图1.32 “捕捉自”功能绘图过程
2．自动追踪
使用自动追踪功能可以快速而精确地定位点，在很大程度上提高了绘图效率。在AutoCAD中，要设置自动追踪功能选项，可以在命令行输入命令“op”，打开“选项”对话框，在“草图”选项卡的“AutoTrack设置”选项组中进行设置。其中各选项功能如下：
（1）“显示极轴追踪向量”复选框：设置是否显示极轴追踪的向量资料。
（2）“显示全屏追踪向量”复选框：设置是否显示全屏追踪的向量资料。
（3）“显示自动追踪工具栏提示”复选框：设置在追踪特征点时是否显示工具栏上的相应按钮的提示文字。
