正交模式，用于控制是否以正交方式绘图。在正交模式下，可以方便地绘制出与当前X轴或Y轴平行的线段。打开或关闭正交模式有以下两种方法：

（1）在AutoCAD用户界面的状态栏中单击“正交模式”按钮；

（2）按F8键打开或关闭。

打开正交模式后，输入的第1点是任意的，但当移动光标准备指定第2点时，引出的“橡皮筋线”已不再是这两点之间的直接连接，而是起点到光标十字线的垂直线中较长的那段线，此时单击，“橡皮筋线”就变成所绘直线。

极轴追踪是后来出现的更强大的工具，可以追踪更多的角度，可以设置增量角，所有0°和增量角的整数倍角度都会被追踪到，还可以设置附加角以追踪单独的极轴角。

在AutoCAD用户界面的状态栏中单击“极轴”按钮或按F10键可以打开或关闭极轴追踪。

对极轴进行设置参见图1.26。

（1）极轴角设置。用来设置增量角，即选择一个角度作为增量角，这样就能追踪到该角度的整数倍角度，如增量角为30°，则可以追踪到30°、60°、120°、150°等角度，如图1.27所示。

（2）对象捕捉追踪设置。

1）“仅正交追踪”，是指在进行“对象追踪”时，只能追踪对象上的水平方向和垂直方向。

2）“用所有极轴角设置追踪”，是指在进行“对象追踪”时，可以追踪对象上预先设定的增量角的整数倍角度方向，如图1.27所示。

pagenumber_ebook=24,pagenumber_book=17

绘图辅助工具——正交与极轴追踪

pagenumber_ebook=25,pagenumber_book=18

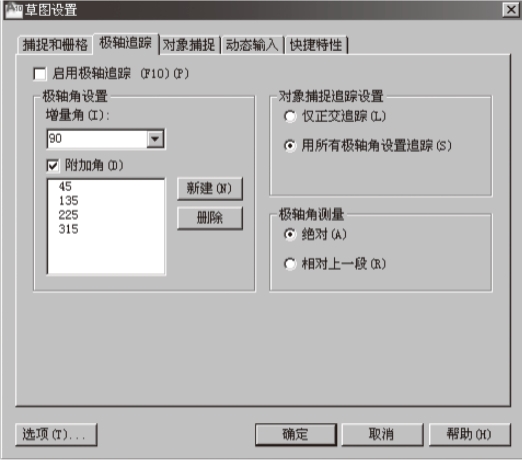

图1.26　极轴追踪设置

pagenumber_ebook=25,pagenumber_book=18

图1.27　30°极轴追踪

（3）极轴角测量。

1）“绝对”，是指追踪角度与X轴正向的夹角。

2）“相对上一段”，是指追踪角度与前一段直线的夹角。
