建筑工程CAD中的对象选择操作
【摘要】：此种方式用鼠标左键单击对象即可完成选中的操作，如图1.21所示，楼梯扶手构件处于被选中的状态。对象选择操作图1.22窗选方式的两种执行方法实框选择淋浴设备；虚框选择平开门图1.21点选方式选择对象另外，在具体的命令执行时，还有更多选择对象的操作。如trim命令使用中，就可以使用栏选“f”来获得一排对象的选中；有的命令还可以使用多边形选择对象。
这里直接给出CAD中“对象”的规定，即CAD中所有的图形、文字注释说明、图案填充、块等均可称为“对象”。
某些命令执行前可选择好“对象”后进行；或某一编辑命令执行时，AutoCAD通常会提示“选择对象：”，即要求用户选择“可操作”的对象，此时用户应选择对应的操作对象。常用选择对象的方式如下：
（1）点选。此种方式用鼠标左键单击对象即可完成选中的操作，如图1.21所示，楼梯扶手构件处于被选中的状态。点选过程效率低，适用于少量对象的选择过程，或在其他选择方式不适用的情况下使用。
（2）窗选。窗口选择方式，是通过鼠标左键先后单击不同位置的两点，以获得以该两点为对角点构成的矩形框内的对象。其可分为两种情况：其一为由左向右单击两点，构成实线矩形框，对象的全部落入后才能被选中；其二为由右向左单击两点，将构成虚线矩形框，只要对象的一部分落入该框，就能够被选中。在实际绘图中，可结合具体情况灵活地使用两种窗选方式，如图1.22所示。
对象选择操作

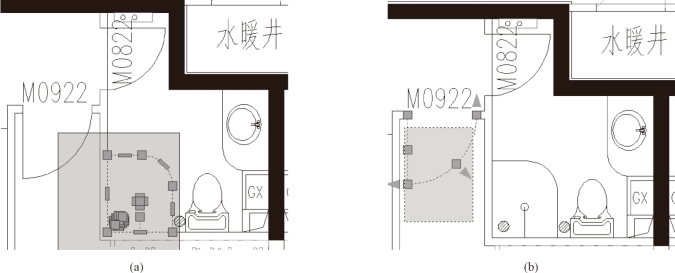

图1.22 窗选方式的两种执行方法
（a）实框选择淋浴设备；（b）虚框选择平开门

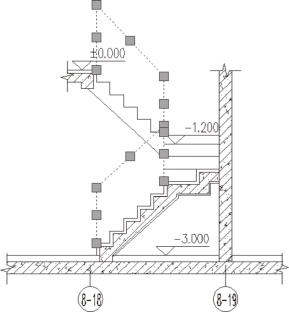

图1.21 点选方式选择对象
另外，在具体的命令执行时，还有更多选择对象的操作。如trim命令使用中，就可以使用栏选“f”来获得一排对象的选中；有的命令还可以使用多边形选择对象。
（3）删除选择集。以上第（1）、（2）条中所表述的可以归结为CAD中选择对象的基本方法，也可以无限制地采用“点选”或“窗选”，或两者兼用的方式来选择众多对象；选中的对象称为“选择集”，即集合的意思。如果发现已选好的“选择集”中包含不需要的内容，则可以通过“Shift+鼠标左键”来删除，而不必通过Esc键全部取消已选中的对象。
