建筑工程CAD：命令执行和鼠标键操作指南

2023-08-18 理论教育版权反馈

【摘要】：撤销最近已执行的命令方式有以下三种：1）在快速访问工具栏上单击按钮；2）使光标位于绘图窗口，单击鼠标右键，弹出快捷菜单，在菜单上执行“放弃”命令，即可以撤销执行对应的命令；3）可以在命令行输入命令“undo”，并按Enter键或单击鼠标右键确认。要恢复最后一次撤销的操作，有以下两种方式：1）在快速访问工具栏上单击按钮；2）在命令行输入命令“redo”，并按Enter键或单击鼠标右键确认。

1．执行AutoCAD命令的方式

（1）通过键盘直接在命令行输入命令；

（2）通过功能区域工具选项板、工具条执行命令；

（3）通过下拉菜单执行命令。

pagenumber_ebook=20,pagenumber_book=13

命令执行方式及鼠标键操作

pagenumber_ebook=21,pagenumber_book=14

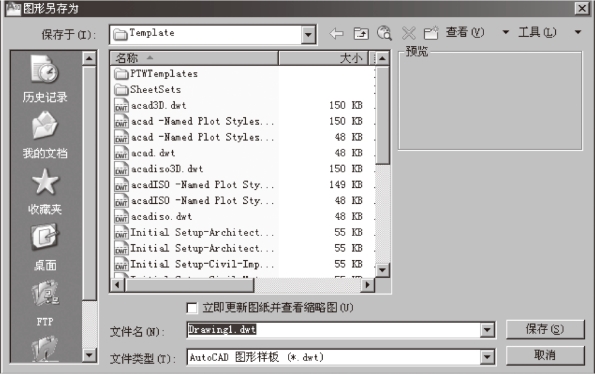

图1.19　“图形另存为”对话框

pagenumber_ebook=21,pagenumber_book=14

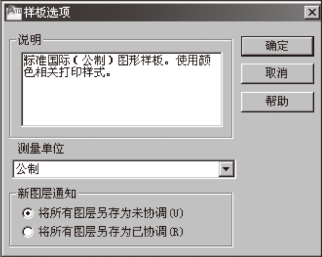

图1.20　“样板选项”对话框

2．命令的重复、中断、撤销、重做

（1）重复执行命令的方式有以下两种：

1）按Enter键或Space键，这是最为常用的方式；

2）使光标位于绘图窗口，单击鼠标右键，弹出快捷菜单，并在菜单上执行“重复执行”或“最近的输入”命令，即可重复执行对应的命令。

（2）中断命令，可以通过按Esc键执行。

（3）撤销最近已执行的命令方式有以下三种：

1）在快速访问工具栏上单击按钮；

2）使光标位于绘图窗口，单击鼠标右键，弹出快捷菜单，在菜单上执行“放弃”命令，即可以撤销执行对应的命令；

3）可以在命令行输入命令“undo”，并按Enter键或单击鼠标右键确认。

（4）要恢复最后一次撤销的操作，有以下两种方式：

1）在快速访问工具栏上单击按钮；

2）在命令行输入命令“redo”，并按Enter键或单击鼠标右键确认。

3．鼠标键的操作

对于常见的3键鼠标，有以下的操作规定：

（1）左键：在绘图区域左键用于选择对象（点选、窗选等操作）。

（2）右键：在绘图区域单击右键将打开快捷菜单或实现Enter功能；或用于环境选项，取决于使用者快捷菜单开关设定。

（3）中间键：将鼠标中键放在对象上并按下不放，然后拖曳，将实现平移对象操作；双击将实现zoom命令中e选项的缩放成实际范围的功能。
