绘图比例，是指设计者在AutoCAD坐标系中，表达的1个图形单位与实际物体真实单位长度之间的对应关系。当然，AutoCAD绘图过程完全可比拟为给人物拍照的过程，即绘图比例为1∶1。建筑工程施工图纸的绘制中，推荐使用的绘图比例为1∶1，其优点如下：容易发现错误，由于按实际尺寸画图，很容易发现尺寸设置不合理的地方。在各个图形之间复制局部图形或者使用块时，由于都是1∶1比例，调整块等操作非常方便，不需要换算。......
2023-08-18
建筑工程CAD绘图环境及绘图单位
【摘要】：1．绘图单位绘图环境绘图单位及图形界限首先需要说明的是，AutoCAD绘图过程中可以视为一个虚拟操作过程，即绘图的空间无穷大，绘制的图形没有实际单位。用户可以优先采用1∶1的绘图比例进行绘图。当打开图形界限边界检查功能时，一旦绘制的图形要超出绘图界限时，AutoCAD将发出提示信息。
安装好AutoCAD后，用户可以在默认设置环境下绘制图形。实践中，为了提高绘图效率，需要在绘图前对绘图环境做必要的设置，包括绘图单位、绘图界限及绘图中的其他参数。在绘图过程中，有两个空间可以利用：一为模型空间；二为图纸空间。在两种绘图空间中，绘制好的图形在打印环节上有所区别、相互配合使用。初学者可以在默认的模型空间绘图。
1．绘图单位
绘图环境绘图单位及图形界限
首先需要说明的是，AutoCAD绘图过程中可以视为一个虚拟操作过程，即绘图的空间无穷大，绘制的图形没有实际单位。当然，为了绘图过程中的方便性和便捷性，图形单位是设计中必须考虑的要素，创建的所有对象都是根据图形单位进行测量的。用户在绘图前，一般要先确定绘图单位。用户可以优先采用1∶1的绘图比例进行绘图。因此，所有的对象都可以以真实大小来绘制。用户可以使用各种标准单位进行绘图，对于中国用户来说通常使用毫米、厘米、米和千米作为单位，毫米是建筑工程设计中使用的最小测量单位。无论采用何种单位，在绘图时只能以图形单位来确定绘图尺寸，在打印出图时，再将图形按图纸中的单位进行缩放。绘图单位的设置主要包括长度和角度的类型、精度及角度的起始方向。其操作步骤为：将AutoCAD切换至经典模式，选择“格式”→“单位”命令或执行units命令（快捷键un），屏幕弹出“图形单位”对话框，如图1.17所示。

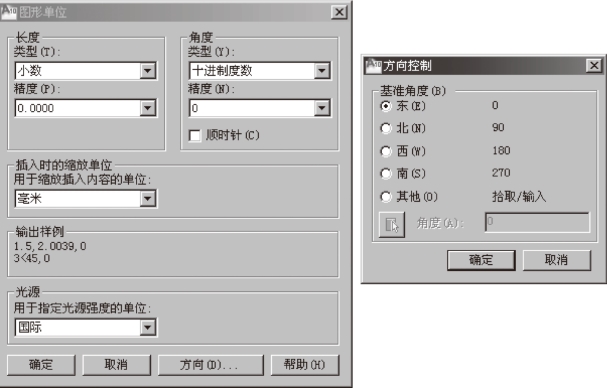

图1.17 图形单位的设置与方向规定
（1）在“长度”选项组中，可以设置图形的长度单位类型和精度，各选项的功能如下：
1）“类型”下拉列表框：用于设置长度单位的格式类型。可以选择“小数”“分数”“工程”“建筑”和“科学”5个长度单位类型选项。
2）“精度”下拉列表框：用于设置长度单位的显示精度，即小数点的位数，最大可以精确到小数点后8位数，默认为小数点后4位数。
（2）在“角度”选项组中的“类型”下拉列表框用于设置角度单位的格式类型，各选项的功能如下：
1）“类型”下拉列表框：用于设置角度单位的格式类型，可以选择“十进制数”“百分度”“弧度”“勘测单位”和“度/分/秒”5个角度单位类型选项。
2）“精度”下拉列表框：用于设置角度单位的显示精度，默认值为0。
3）“顺时针”复选框：该复选框用来指定角度的正方向。选中“顺时针”复选框则以顺时针方向为正方向，不选中此复选框则以逆时针方向为正方向。默认情况下，不选中此复选框。
（3）“插入时的缩放单位”选项组“用于缩放插入内容的单位”下拉列表框中，可以选择缩放图形的单位，如毫米、英寸、码、厘米、米等。
（4）单击“方向”按钮，弹出图1.17右侧所示的“方向控制”对话框，在对话框中可以设置基准角度（B）的方向。在AutoCAD的默认设置中，B方向是指向右（即正东）的方向，逆时针方向为角度增加的正方向。
（5）“光源”选项组用于设置当前图形中光源强度的测量单位，下拉列表中提供了“国际”“美国”和“常规”3种测量单位。
单击“确定”按钮，完成设置。
2．图形界限
AutoCAD绘图区域是一个无限大的空间。一般来说，用户可以不进行设置，直接绘制图形即可。在特殊情况下，为了绘图的实际需要，可以设定绘图的有效区域，也可以确保所绘制的图形在某一特定的区域，还可以用于第三方程序的读入或写入操作。
图形界限是在绘图空间中的一个划定的矩形绘图区域，栅格开启时方可以看到绘图界限所指示的区域。当打开图形界限边界检查功能时，一旦绘制的图形要超出绘图界限时，AutoCAD将发出提示信息。
将AutoCAD 2010切换至经典模式，单击“格式”→“图形界限”命令或执行limits命令，命令行将出现提示“指定左下角点或［开（ON）／关（OFF）］＜0.000 0，0.000 0＞：”，如图1.18所示，通常可以不改变图形界限左下角点的位置。“指定右上角点＜420.000 0，297.000 0＞：”直接按Enter键，即可设置成A3图幅的图形界限，用户也可以根据自己所绘制图形的尺寸进行合理的设置。设置图形界限有以下两种方式：
图1.18 图形界限的设置
（1）“开”选项表示打开绘图界限检查，如果所绘制图形超出了图形界限，则系统不绘制图形并给出提示信息；
（2）“关”选项表示关闭绘图界限检查。
在完成上述绘图环境的设置后，就可以开始绘制图形了。如果每次绘图前都重复这些设置，会很烦琐，因此，为了方便交流、统一操作且符合建筑工程制图规范的要求，在AutoCAD中可以将设置的绘图环境保存为样板文件。
在实际操作中，可单击快速访问工具栏中的“另存为”下拉菜单中的“AutoCAD图形样板”选项，弹出如图1.19所示的“图形另存为”对话框，单击“保存”按钮，将弹出“样板选项”对话框，如图1.20所示，可以对这个样板图做简要说明，单击“确定”按钮完成样板图的保存。
