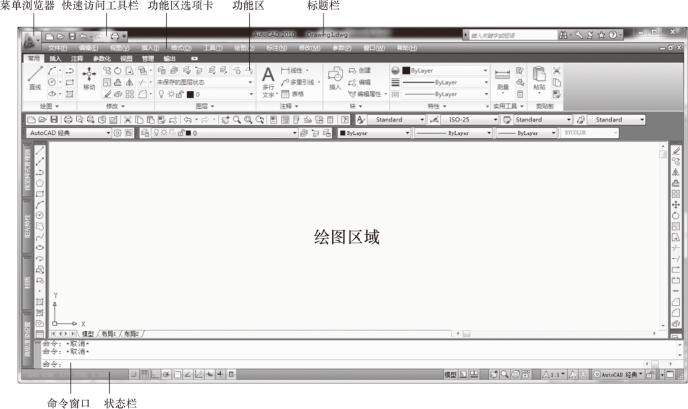

用户启动AutoCAD 后会直接进入工作界面，包括菜单浏览器、快速访问工具栏、标题栏、功能区域与功能区选项卡、绘图区域、光标、命令窗口、状态栏、坐标系图标、模型/布局选项卡等，如图1.1所示。

pagenumber_ebook=9,pagenumber_book=2

CAD界面认识和简单设置

pagenumber_ebook=9,pagenumber_book=2

图1.1　AutoCAD 2010工作界面

1．菜单浏览器

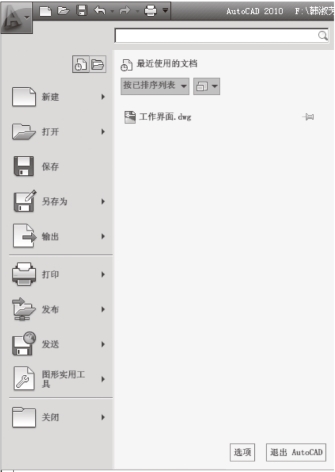

AutoCAD 2010工作界面包含一个菜单浏览器，位于界面的左上角，如图1.2所示。菜单浏览器可以方便地访问不同的项目。

pagenumber_ebook=9,pagenumber_book=2

图1.2　菜单浏览器

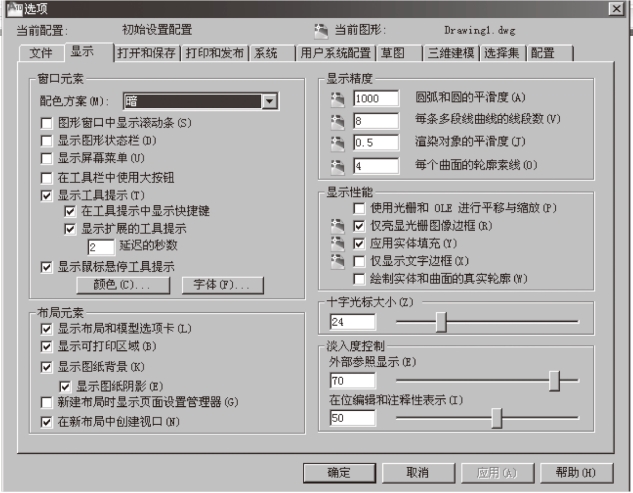

单击菜单浏览器右下方的“选项”按钮可以弹出“选项”对话框，如图1.3所示，用户可以对“显示”等选项卡进行设定。一般情况下，为了方便绘图，在绘图之前，需要对绘图背景、十字光标大小、拾取框大小和夹点大小等进行设置。

pagenumber_ebook=10,pagenumber_book=3

图1.3　“选项”对话框

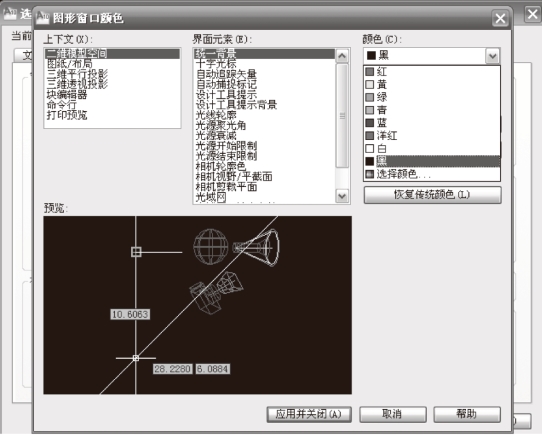

AutoCAD默认背景为白色，设计者在使用AutoCAD绘图时习惯将其改为黑色，可以单击图1.3所示的“颜色”按钮，出现如图1.4所示的对话框，选择黑色即可，用户也可以根据自己的喜好选择不同的颜色。用户可以通过滑动图1.3所示的“十字光标大小”选项组中的滑块来更改十字光标的大小。

pagenumber_ebook=10,pagenumber_book=3

图1.4　“图形窗口颜色”对话框

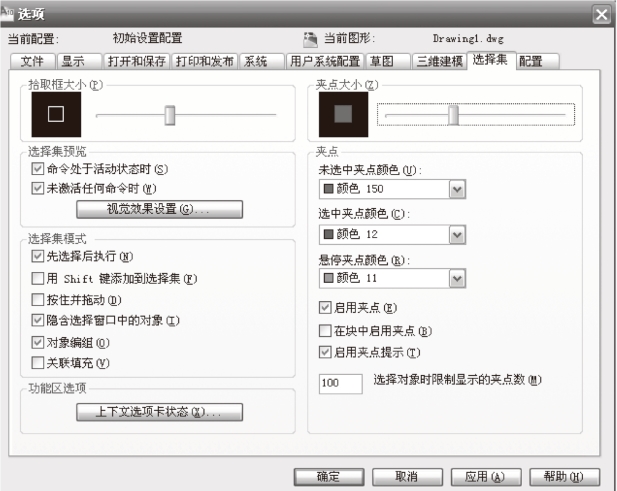

用户可以通过图1.3所示的“选择集”选项卡进行拾取框与夹点的更改，如图1.5所示。

pagenumber_ebook=11,pagenumber_book=4

图1.5　拾取框与夹点的更改

2．快速访问工具栏

快速访问工具栏包括“新建”“打开”“保存”“放弃”“重做”和“打印”共6个常用工具按钮。用户还可以单击此工具栏后面的小三角符号添加常用工具。

3．标题栏

标题栏与其他Windows应用程序类似，用于显示AutoCAD 2010的程序图标及当前所操作图形文件的名称。

4．功能区域与功能区选项卡

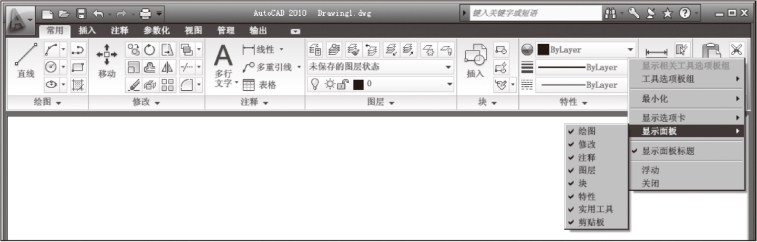

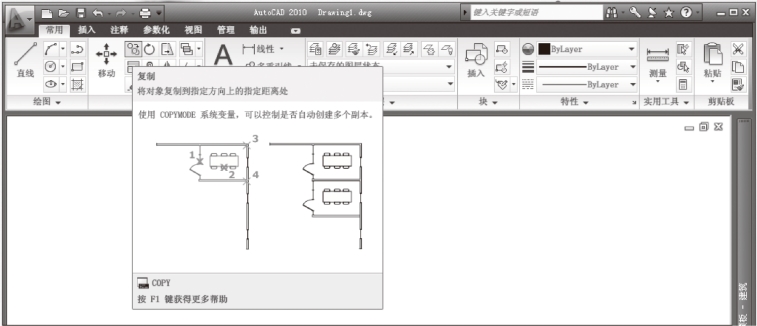

图1.6所示为AutoCAD 2010的功能区域与功能区选项卡。功能区域包括常用的绘图、修改、注释、图层、块和特性等命令。其区域上显示的为常用的相关命令，用户还可以单击此工具栏右下角的小三角按钮进一步选择其他命令。用户将鼠标放置在某个操作命令上几秒后，会出现此命令的详细信息，如图1.7所示。如果用户想关闭某些功能区域面板，可将十字光标放在功能区域空白处，单击鼠标右键，出现“显示面板”选项，如图1.8所示，可以选择“显示面板”下拉菜单选项，将不需要的选项关掉。

功能区域的上方为功能区选项卡，包括“常用”“插入”“注释”“参数化”“视图”“管理”和“输出”，单击其会出现常用的工具面板。
