汽车零件热处理实用技术：感应加热设备参数详解
【摘要】：应当指出，各种感应加热设备具有性能的差异，下面分别介绍如下。1)高频感应加热装置是将频率为50Hz的交流电通过高频振荡器，变为100～500kHz高频电流的大功率变频器。高频感应加热的频率为200～300kHz，中频设备的频率为1～8kHz，对于模数为3～6mm的齿轮、链轮、花键轴等零件进行表面淬火时，两种加热设备均会出现温度不均匀的现象。电子管式超音频感应加热装置的型号及技术参数见表10-9。
应当指出，各种感应加热设备具有性能的差异，下面分别介绍如下。
1)高频感应加热装置是将频率为50Hz的交流电通过高频振荡器，变为100～500kHz高频电流的大功率变频器。电子管式高频感应加热装置的型号与技术参数见表10-7，改进型电子管式高频感应加热装置的型号与技术参数见表10-8。

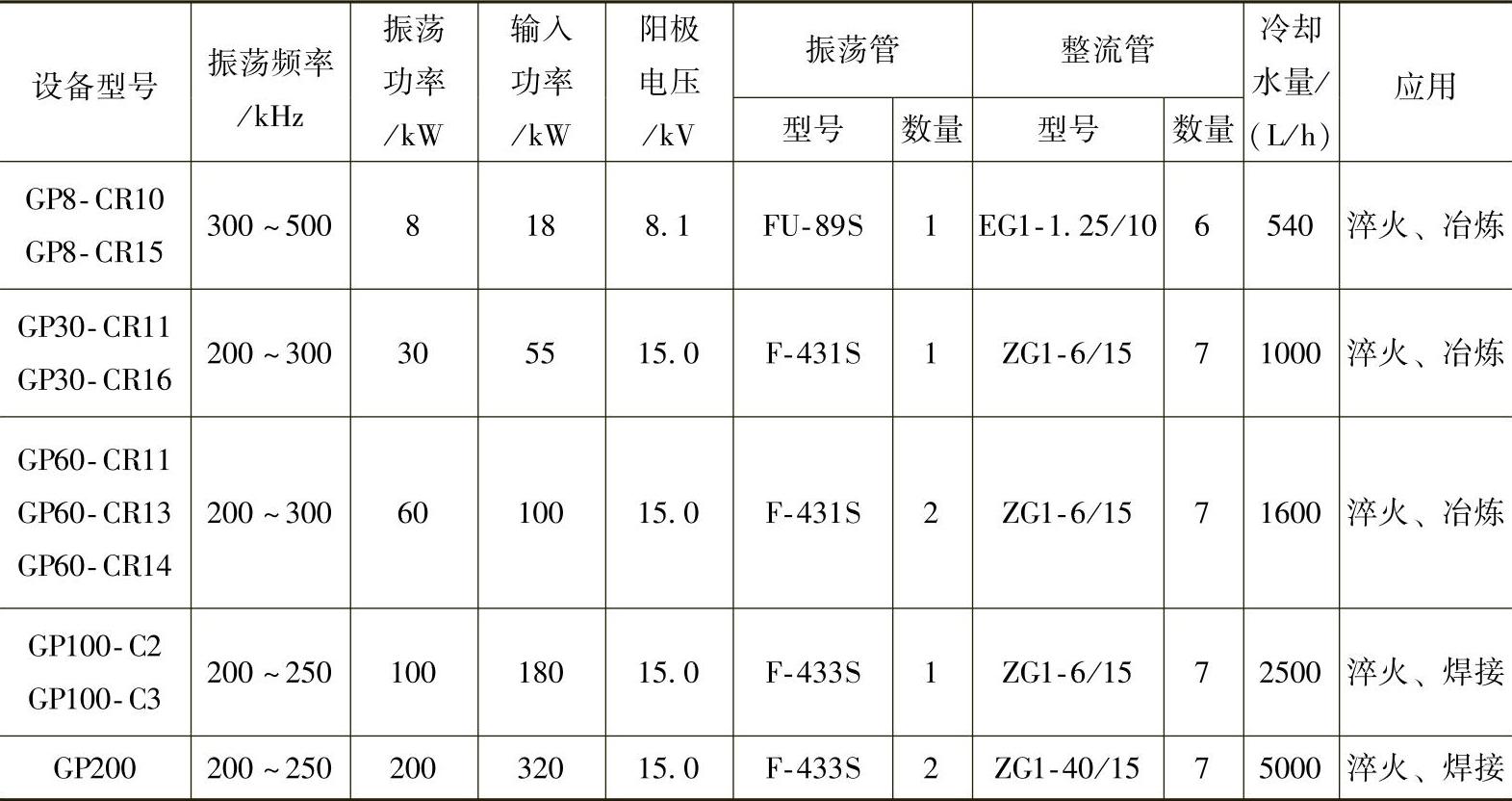

表10-7电子管式高频感应加热装置的型号与技术参数
2)将高频感应加热装置改换一个振荡柜，即成为超音频感应加热装置。高频感应加热的频率为200～300kHz，中频设备的频率为1～8kHz，对于模数为3～6mm的齿轮、链轮、花键轴等零件进行表面淬火时，两种加热设备均会出现温度不均匀的现象。利用高频与中频之间的频率范围，采用30～40kHz的超音频频率加热，可获得良好的效果。电子管式超音频感应加热装置的型号及技术参数见表10-9。

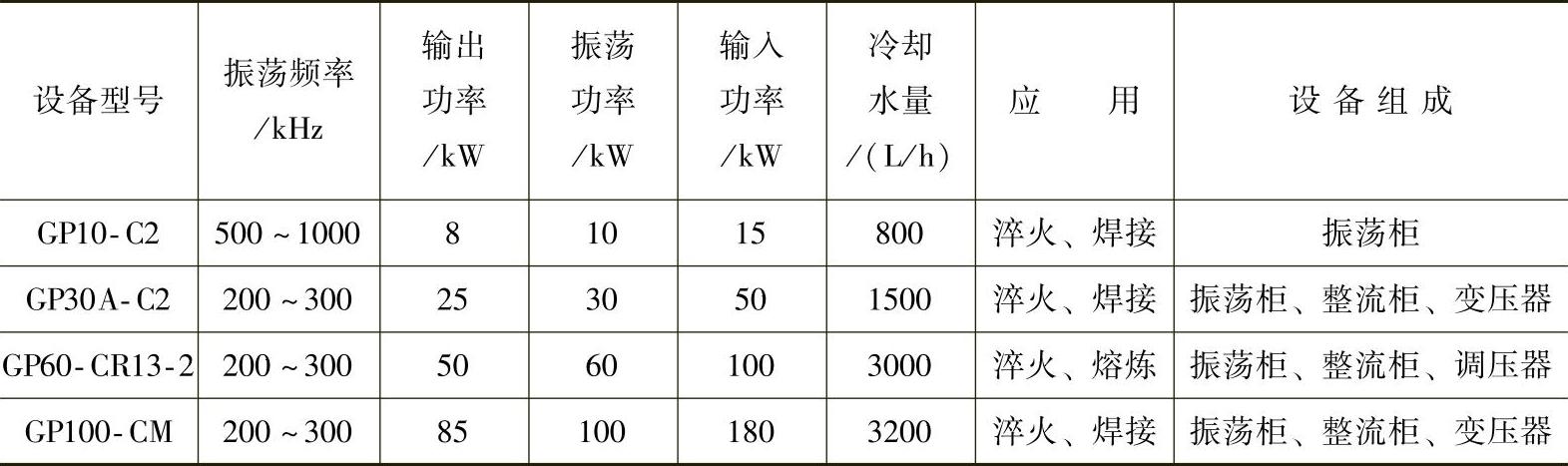

表10-8改进型电子管式高频感应加热装置的型号与技术参数

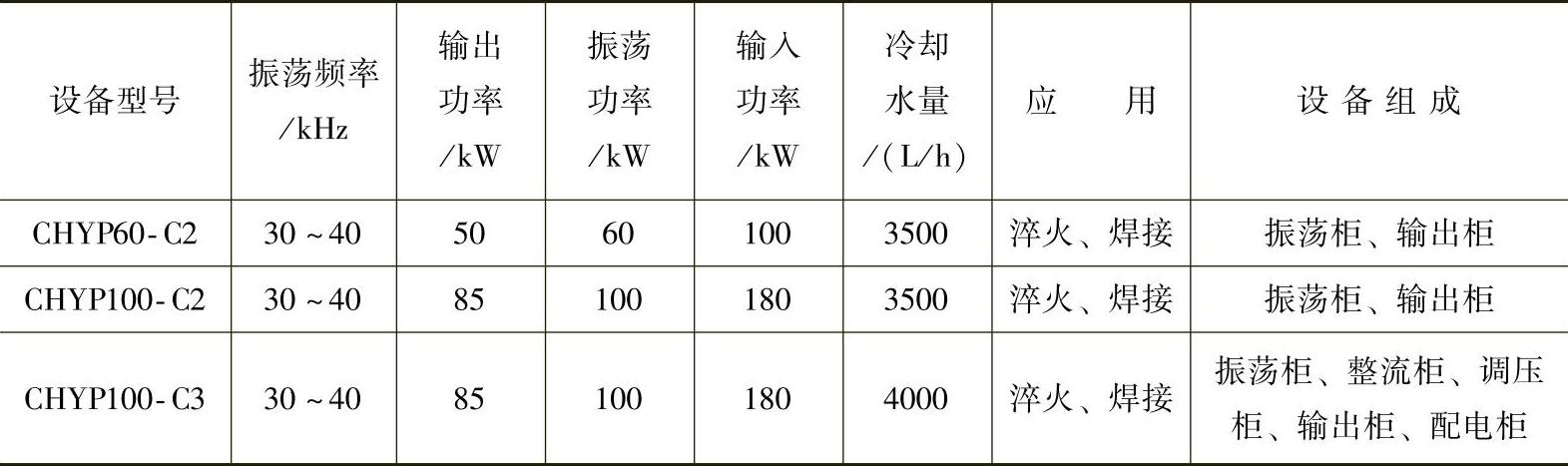

表10-9电子管式超音频感应加热装置的型号及技术参数
3)中频感应加热装置将50Hz的工频电流变为0.5～10kHz的交流电流，其分为机式变频装置、电磁式倍频器、晶闸管变频装置与离子管变频装置等。在生产中机式中频发电机的使用比较广泛。表10-10列出了机式中频变频装置的型号及技术参数。
表10-10机式中频变频装置的型号及技术参数
