表8-4为模具采用不同的表面强化处理方法后性能的比较。表面强化处理按目的和作用可分为两大类:1)表层化学成分与组织结构改变型。模具表面强化处理的主要方法见表8-5，模具表面强化处理的分类见表8-6，模具表面强化处理工艺应用及实例见表8-7。综上所述，模具的真空热处理具有防止氧化、脱碳，可进行光亮处理，能够脱气，可改善韧性等特点，需要提醒的是应注意合金元素的挥发。......
2023-08-18
汽车零件表面强化处理
【摘要】：表4-31改善齿轮齿根强度的措施表4-32改善齿轮表面强度的措施齿轮经磨齿后，为了提高齿轮的强度、耐磨性以及齿轮的使用寿命，必须对齿轮的齿面进行强化喷丸处理。齿面喷丸是将齿轮吊挂在悬链上面进行的，喷丸时间为4～10min，钢丸在压缩空气或离心力作用下以50～70m/s的高速喷射齿轮，齿轮表面产生了残余压应力，使表面得到了明显强化，试验证明齿轮经强化喷丸后，使用寿命提高1倍以上，见表4-33。
武智弘曾提出的改善齿轮齿根强度的措施见表4-31，改善齿轮表面强度的措施见表4-32。
表4-31改善齿轮齿根强度的措施

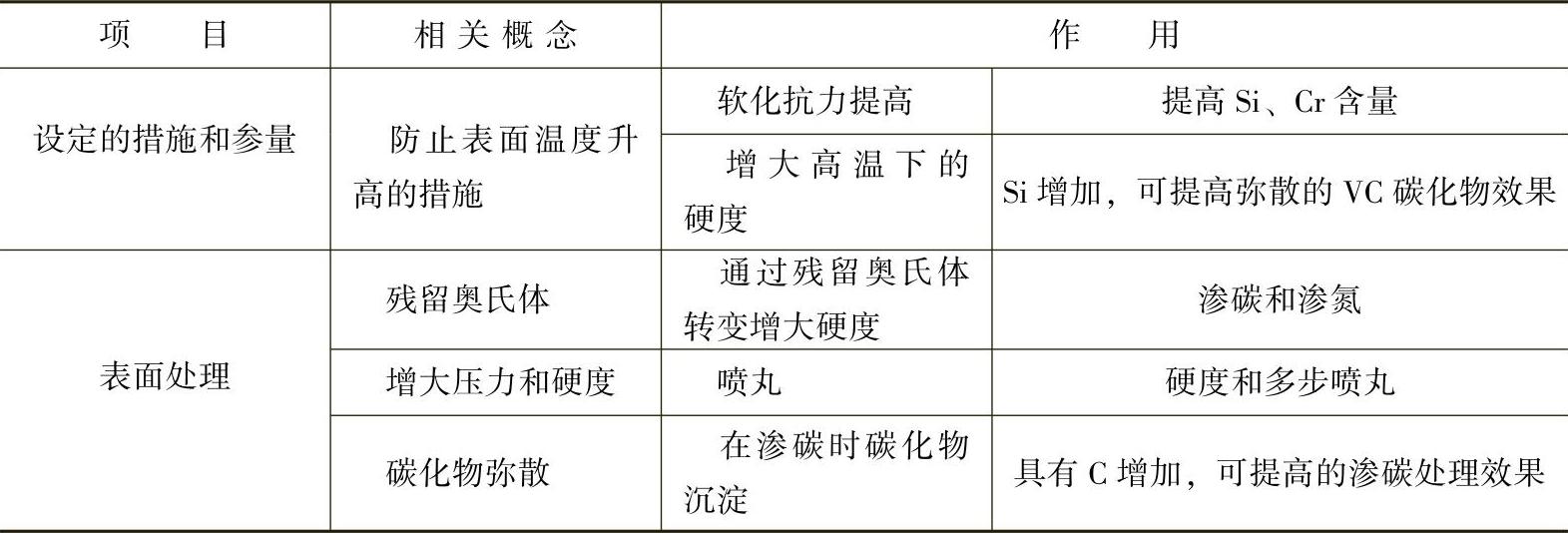

表4-32改善齿轮表面强度的措施
齿轮经磨齿后，为了提高齿轮的强度、耐磨性以及齿轮的使用寿命，必须对齿轮的齿面进行强化喷丸处理。可采用压缩空气或离心式喷丸机，所用钢丸或铸铁丸的直径为0.5～1mm，处理后的硬度为48～55HRC。齿面喷丸是将齿轮吊挂在悬链上面进行的，喷丸时间为4～10min，钢丸在压缩空气或离心力作用下以50～70m/s的高速喷射齿轮，齿轮表面产生了残余压应力，使表面得到了明显强化，试验证明齿轮经强化喷丸后，使用寿命提高1倍以上，见表4-33。齿轮的齿根喷丸强化后明显提高了弯曲疲劳强度，其原因在于齿轮的表层形成了有利的残余压应力。需要注意的是对汽车齿轮进行喷丸处理后，如果喷丸工艺不当、铸铁或钢丸粒度不对、时间过长等，将会造成齿顶、齿尖产生崩落。

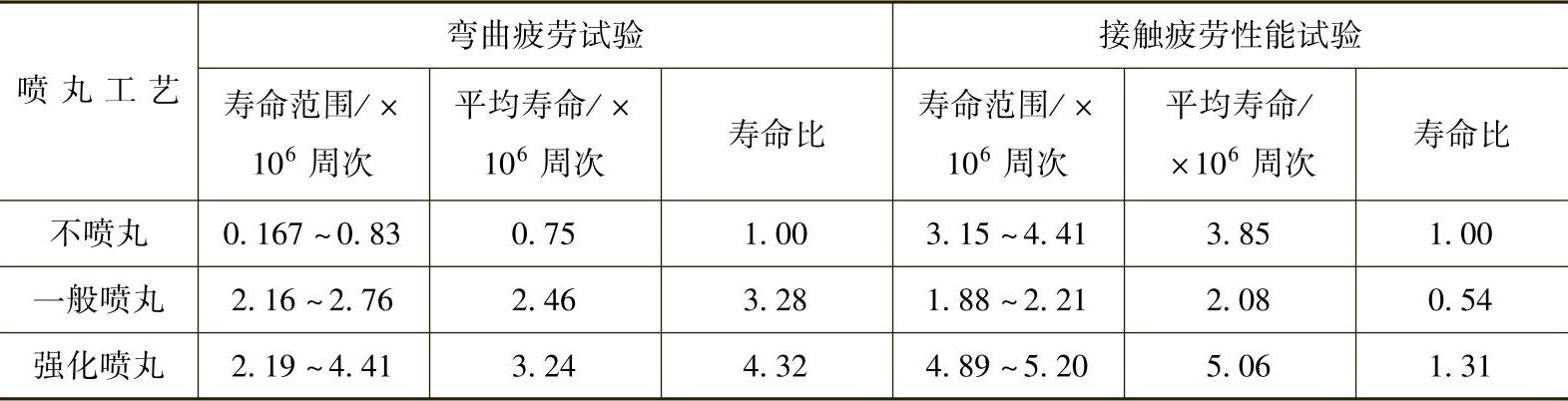

表4-33喷丸工艺对变速器渗碳齿轮弯曲疲劳及接触疲劳性能的影响
注:该喷丸在转台喷丸机上进行，铁丸直径在0.6～1.0mm范围内，喷射速度为58.3m/s，每转一周转动90°，一般喷丸转4圈，强化喷丸为8圈。
有关汽车零件热处理实用技术的文章
- 详细阅读
-
钢件表面强化处理：表面热处理和化学热处理详细阅读
解决的途径是采用表面热处理或化学热处理等表面强化处理。只对钢件表层进行加热、冷却，以改变其组织和性能的热处理工艺称为表面热处理，分为表面淬火和化学热处理两类。根据电流频率不同，感应加热表面淬火分为三类：高频感应加热表面淬火、中频感应加热表面淬火和工频感应加热表面淬火。由于渗入元素的不同，工件表面处理后获得的性能也不相同。目前在机械制造业中，最常用的化学热处理是渗碳、渗氮和碳氮共渗。......
2023-06-26
-
汽车零件热处理技术：中频感应淬火强化活塞杆表详细阅读
为提高活塞杆的使用寿命，其表面应进行强化处理，以满足其表面耐磨、耐蚀、摩擦因数小的技术要求。目前用中频感应淬火来代替活塞杆的离子渗氮，实际使用效果不错。......
2023-08-18
- 详细阅读
-
表面强化处理在模具中的作用及涉及哪些方面？详细阅读
表面强化处理对于模具零件来说，大多是在已经热处理过的钢的表面再进行不同的处理，因为这种处理仅限于钢件表层，所以称作表面处理。表面处理的目的是进一步提高淬火钢件表面的硬度、耐磨性、抗粘附性等，以延长其使用寿命。所以这种处理又称为表面强化处理。第二种是改变表面化学成分的强化方法，有：1）渗碳。表4-16 常用化学热处理方法及作用......
2023-06-26
-
模具表面强化方法选用原则详细阅读
选择模具材料强化方法的基本原则为:1)提高模具表面的耐磨性。常见模具渗氮和氮碳共渗的工艺规范见表8-8。表8-8常见模具渗氮和氮碳共渗的工艺规范另外除上述常见的一般渗氮方法外，目前有真空渗氮、高频感应加热气体渗氮、电解气相渗氮、形变渗氮、激光渗氮、盐浴渗氮、弹性振荡渗氮、磁场渗氮、预氧化快速渗氮、高压渗氮、流态床渗氮以及强韧化渗氮等众多渗氮方法，可根据模具的具体工作条件和零件的精度要求来进行正确的选择。......
2023-08-18
-
汽车零件热处理实用技术：活塞铸造铝合金工艺和详细阅读
表2-2活塞常用铸造铝合金的热处理工艺规范表面处理 表面处理包括镀铬、喷钼、镀锡以及渗氮等。2)固溶加热设备的控温精度不大于±5℃，时效处理控温精度应不大于±10℃，否则会造成活塞硬度与体积稳定性不符合要求。......
2023-08-18
-
汽车零件热处理：表面合金化与淬火技术详细阅读
将零件经过表面合金化处理后，再进行直接的或再次加热淬火，可满足零件的硬韧结合、硬而不脆的淬火要求，使零件具有要求的性能。渗碳、碳氮共渗、渗氮、渗硼等均为十分重要的合金化方法，目前在汽车、机械、石油、化工、国防、航天航空等领域，表面合金化＋淬火处理已经成为延长零件使用寿命与性能的重要措施与手段。......
2023-08-18
相关推荐
