室内电气配线：解析电击伤害形式

2023-08-18 理论教育版权反馈

【摘要】：此时若人体在接地点周围行走，两脚之间会存在一定的电压，称作跨步电压，如图6-34所示。图6-33 两相触电示意图图6-34 跨步电压触电示意图人在跨步电压的作用下，电流从一只脚经腿、胯部流到另一只脚而使人遭到电击。通常距接地点20m以外，其跨步电压为零。跨步电压触电在城市与工厂中发生较少，多发生在空旷的农村。农村触电死亡事故中，因跨步电压造成的占30%。

（1）单相触电

在中性点接地的电网中，当人体的某一部位触及到一相带电导体时，就有触电电流通过人体，称之为单相触电。触电的情形如图6-32所示。这时作用于人体的电压为220V，电流经过人体、大地和中性点的接地装置，形成闭合回路、会给触电者造成致命危险。

在中性点不接地的电网中，这时作用于人体的电压虽然是380V，但由于线路对地的绝缘水平比较高，绝缘电阻非常大，通过人体的触电电流一般不大于30mA，对人的危险性较小。但如果线路的绝缘不良，这种触电对人的危险仍然很大。

在触电事故中，单相触电占触电事故的95%左右。

（2）两相触电

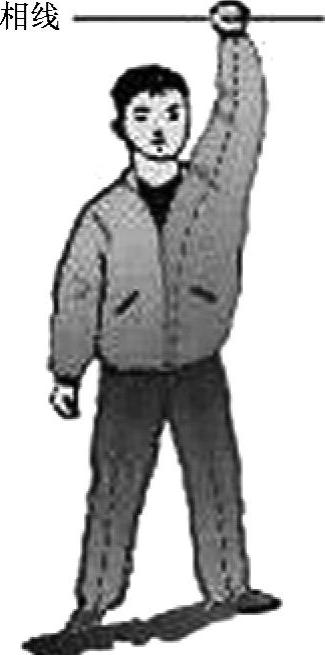

图6-32 单相触电示意图

当人的两手或身体某一部位同时触及两相带电导线时，不论电网的中性点是否接地都会有触电电流通过人体，称之为两相触电。两相触电的情形如图6-33所示。这时作用于人体的电压是220～380V，由于电压较高，危险性很大。

（3）跨步电压触电

当高压电线断落在地面、电气设备发生接地故障或雷击避雷针在接地极附近时，便有接地电流或雷击电流流入地下，则电流在地中呈半球面向外扩散。此时若人体在接地点周围行走，两脚之间会存在一定的电压，称作跨步电压，如图6-34所示。

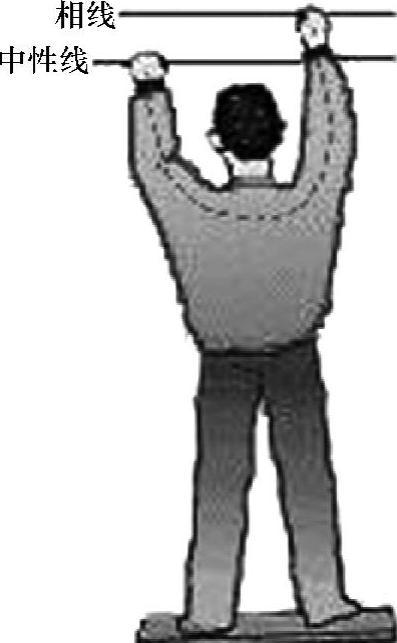

图6-33 两相触电示意图

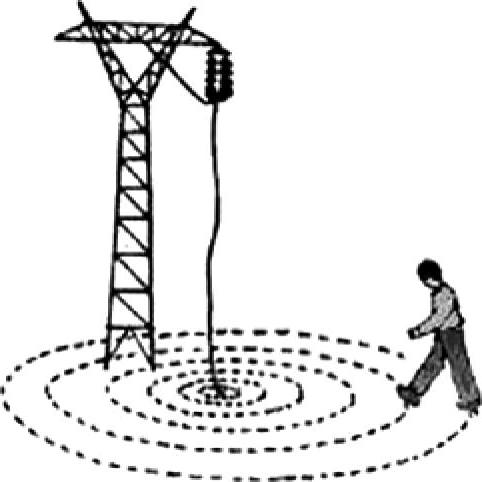

图6-34 跨步电压触电示意图

人在跨步电压的作用下，电流从一只脚经腿、胯部流到另一只脚而使人遭到电击。两脚之间的距离越大、离接地点越近，跨步电压越高，触电后果越严重。离接地点越远、两脚间距离越小，遭跨步电压电击的危险越小。通常距接地点20m以外，其跨步电压为零。

跨步电压触电在城市与工厂中发生较少，多发生在空旷的农村。农村触电死亡事故中，因跨步电压造成的占30%。

（4）金属外壳带电触电

电气设备因老化而使绝缘损坏或绝缘被过电压击穿等，致使其设备的金属外壳带电；或当电气设备的接地保护装置布置不合理时，电动机绕组碰壳接地后，地面电位分布就会不同，如果人碰到电动机外壳就会有触电电流通过人体，这种触电叫做金属外壳带电触电。只要对每台电气设备安装合格的保护接地装置，就会防止金属外壳带电触电事故的发生。

金属外壳带电触电如图6-35所示。人体接触电压等于电气设备对地电压减去人体站立点的地面电压，所以人体站立点离接触点越近，接触电压越小；反之，接触电压就越大。

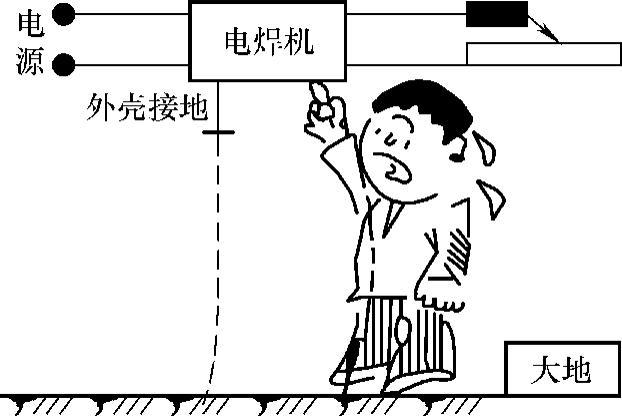

图6-35 金属外壳带电触电示意图
