保护接零在低压配电系统中的应用
【摘要】：保护接零广泛用于三相四线制或在三相五线制中性点直接接地的低压配电系统中。图6-26 保护接零系统中的零线方式图6-26 中R0为电源中性点的工作接地电阻，RC为进户处的重复接地电阻。
1.保护接零的原理
保护接零是将与带电部分相绝缘的电气设备的金属外壳、支架等金属部分用导线与中性线可靠连接。保护接零广泛用于三相四线制或在三相五线制中性点直接接地的低压配电系统中。
在中性点直接接地的电网中，若设备未采用保护接零，当人碰到绝缘损坏的金属外壳时，加在人体上的电压接近于相电压，很可能造成触电；若设备采取了保护接零，当设备的任何一相发生漏电故障时，相当于故障相与中性线间短路，由于相线与中性线间的阻抗很小，短路电流会使线路上的过电流保护装置动作，切断电源，消除触电的危险，如图6-25所示。
2.三种保护接零系统

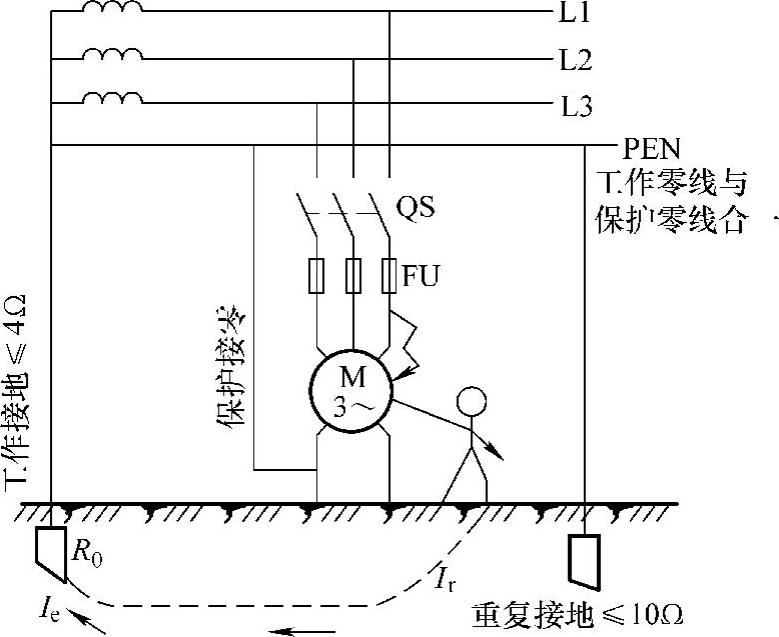

图6-25 保护接零原理示意图
在三相四线制系统中，保护接零是将中性线N（工作零线）与保护零线PE合一（简称PEN），如图6-26a所示。中性线要通过工作电流、三相不平衡电流及短路电流，容易出现断线，且有触电的危险。为提高三相四线制低压电网的安全，工程中正逐步推广三相五线制。
三相五线制供电是将中性线N和保护零线PE分开，一根中性线，一根保护零线。其接线方式有两种，即从电源变压器处引出保护零线，如图6-26c所示，或电源进户处引出保护零线，如图6-26b所示，在变压器至进户前这一段线路是合用的。设备的金属外壳都接在保护零线上，这样中性线只通过工作电流和三相不平衡电流，而保护零线的作用是提供绝缘损坏时的漏电或触电等非正常电流，中性线和保护零线又在规定地点重复接地，重复接地电阻不大于10Ω，因此可以大大减少用电设备外壳带电的可能性。

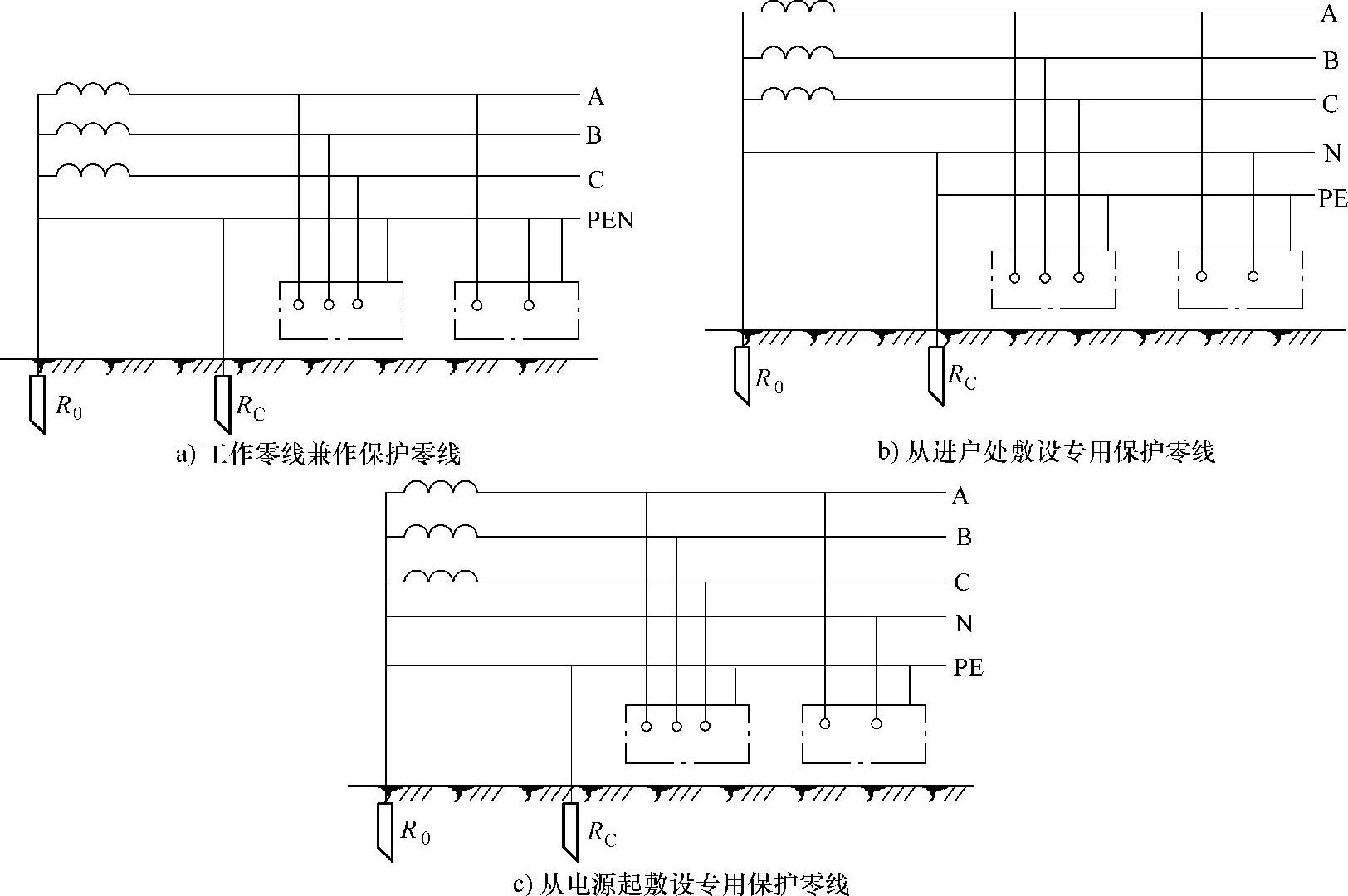

图6-26 保护接零系统中的零线方式
图6-26 中R0为电源中性点的工作接地电阻，RC为进户处的重复接地电阻。
