1.接地电阻的组成

接地电阻由三部分组成：①接地线和接地体本身电阻；②接地体与土壤接触电阻；③接地体周围土壤的电阻，如图6-22所示。上述第①项电阻可以做得很小，第②项要求接地体与土壤保持良好的接触，回填土时应分层夯实。因此接地电阻的大小主要取决于接地体周围土壤的电阻率和接地体与土壤的接触面积。

土壤电阻率与土壤的类别有关，土壤应选择潮湿的沼泽地、黑土、园田土等电阻率低的土壤。对电阻率高的砂土、多石土等土壤，可采取换土措施，即用电阻率较低的土壤替换电阻率较高的土壤。也可对土壤进行化学处理，如在接地体周围设木炭、石灰、食盐等，采用长效化学降阻剂使接地装置长期保持良好的导电性能。

图6-22 接地电阻的组成

土壤电阻率是以每边长为1m的正立方体的土壤电阻来表示，不同性质的土壤电阻率的参考值如表6-5所示。

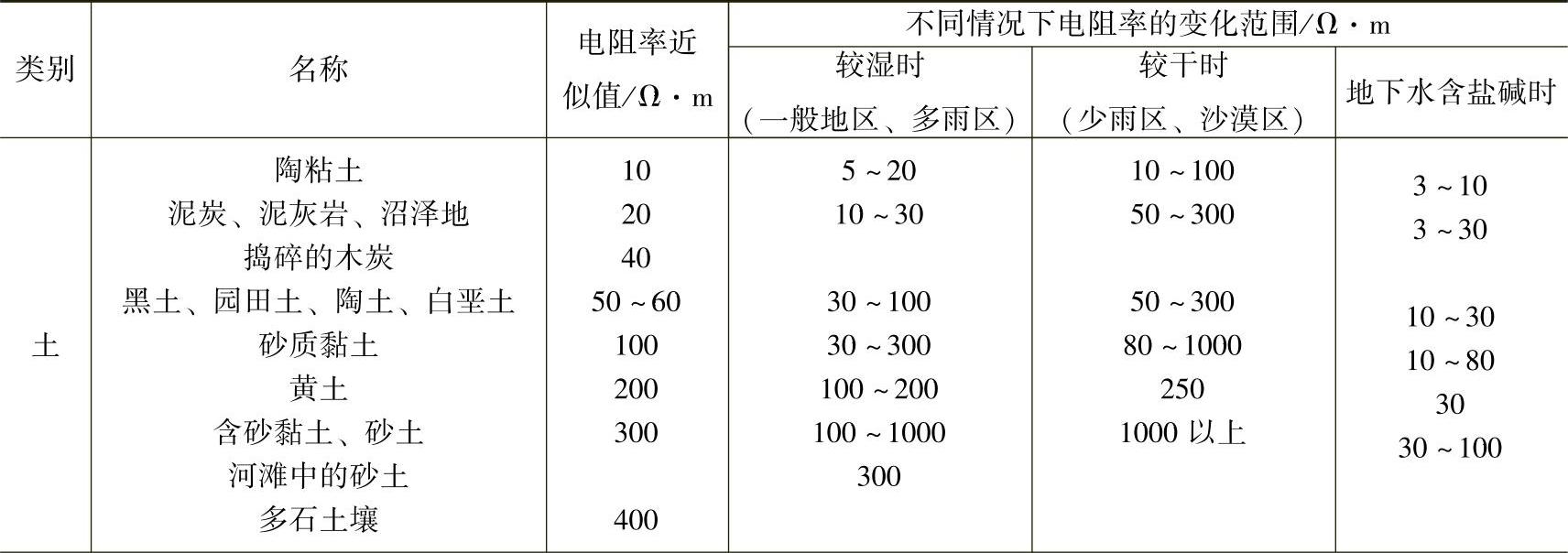

表6-5 不同性质的土壤电阻率参考值

（续）

2.用接地电阻测量仪测量接地电阻

ZC-8接地电阻测量仪是一种常用的测量接地电阻的仪器。它由手摇发电机、电流互感器、滑线电阻和检流计等组成，备有接地探针和连接线等附件，其外形（见图6-23a）与绝缘电阻表相似。常用于测量大于1Ω的接地电阻，方法如下。

1）断开接地线与电气设备外壳之间的连接线。

2）将电流探针插在距接地体40m处，把电压探针插在距接地体20m处，两支针垂直插入地面下约为400mm，如图6-23b所示。

图6-23 用ZC-8接地电阻测量仪测量接地电阻

3）用最短的连接线将仪器的接线柱E与接地体相连，用较短的连接线将仪器的接线柱P与电压探测针相连，用最长的连接线将仪器接线柱C与电流探测针相连。

4）仪器粗调旋钮有3挡，根据被测接地电阻的大小，选择粗调旋钮的位置。

5）以120r/min的转速均匀地摇动手柄，当表头指针偏离中心时，调节细调拨盘，直到表针居于中心为止。

6）细调拨盘的指针指示值与粗调旋钮的倍率相乘，就是被测接地电阻值。如细调拨盘的读数是0.35，粗调旋钮的倍率是10，则被测接地电阻是3.5Ω。

3.用万用表测量接地电阻

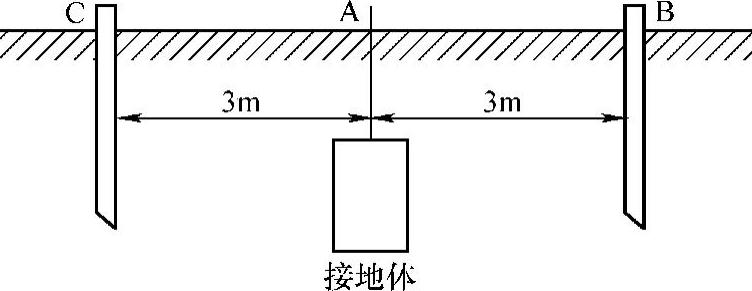

用万用表测量接地电阻是一种简易的方法，如图6-24所示。

1）A为接地体点，在距A点3m的B、C处分别打入两根探测针，打入地面的深度约400mm。

2）将万用表置于R×1挡，调好零点，选好测试线，测量并记录AB之间、BC之间、AC之间的电阻值R_AB、R_BC、R_AC，再根据R=（R_AB+R_BC+R_AC）/2计算接地电阻。

图6-24 万用表测量接地电阻
