图解电气配线布线，6.2.3接地装置安装技巧
【摘要】：图6-18 接地装置图6-19 埋在地下的接地体表6-4 接地体最小尺寸采用钢管和角钢作为垂直接地体时，其长度不应小于2.5m，接地端应加工成尖头形状。图6-20 挖地沟与安装接地体4.敷设接地体间的扁钢或扁铜将扁钢或扁铜与接地体用电焊或者气焊焊接连通，焊接处涂防锈漆。图6-21 敷设接地体间的扁钢或扁铜
1.接地装置的概念
接地装置分为接地体和接地线两部分，埋入地中的金属导体称为接地体，连接电气设备的金属导线称为接地线，如图6-18所示。
2.接地体的加工
接地体一般分为自然接地体和人工接地体，凡埋在土壤中的金属管道物、地基内的钢筋以及其他地下金属结构等，都可作为自然接地体。
人工接地体一般采用扁钢、圆钢、铜板或角钢构成地网，如图6-19所示。地网的面积由接地电阻设计值而定，一般土壤地网面积为12～16m2。水平埋入地下或采用水平放射式埋设接地体，接地体的最小尺寸不应小于表6-4所列数值。
图6-18 接地装置

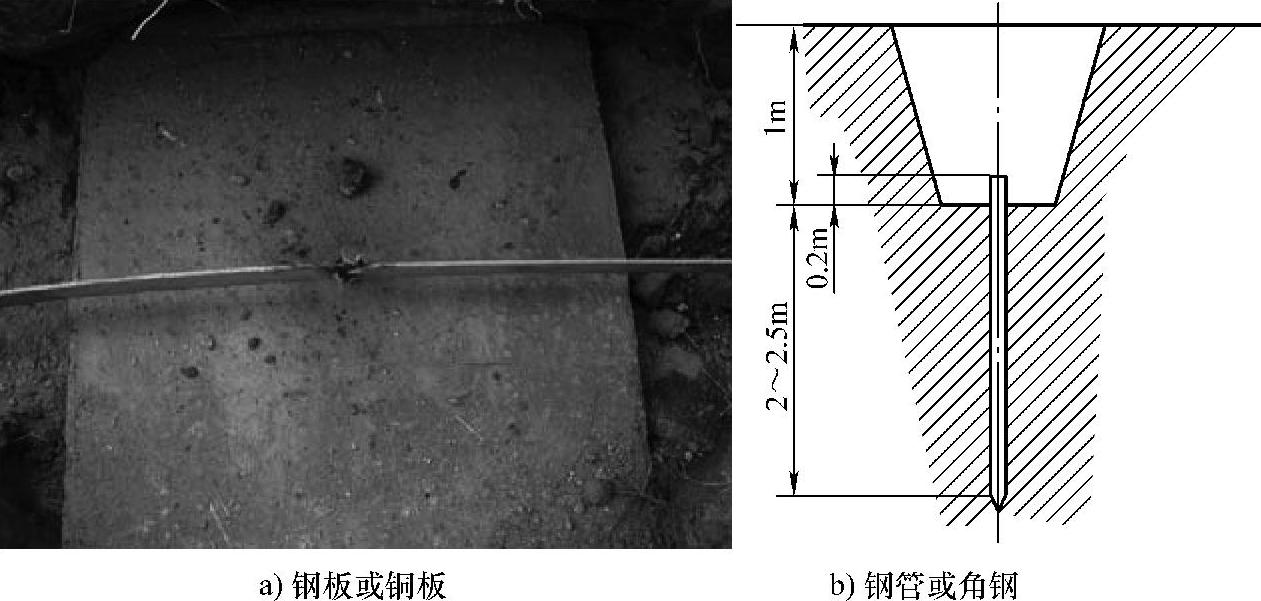

图6-19 埋在地下的接地体
表6-4 接地体最小尺寸
采用钢管和角钢作为垂直接地体时，其长度不应小于2.5m，接地端应加工成尖头形状。
3.挖地沟与安装接地体
根据设计图对接地体的线路进行测量并画线，然后挖宽约0.5m、深约1m的地沟，地沟上部需要稍微挖宽些。
地沟挖好后，就可以安装接地体。首先要将接地体放在沟的中心线上，打入地中，桩距5m左右。桩的数量由接地电阻决定，只要接地电阻能够小于4Ω即可。如果两根接地电阻小于4Ω，那只打两根即可。如果接地电阻大于4Ω，那就再加一根直到接地电阻小于4Ω。一定要用接地绝缘电阻表测一下其接地电阻值是否满足设计要求。
挖地沟与安装接地体如图6-20所示。

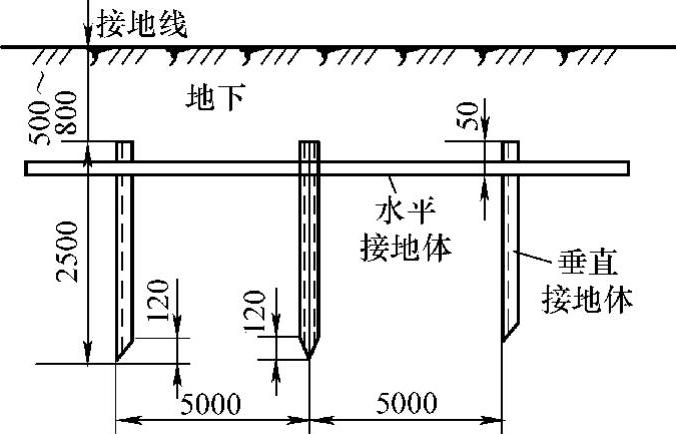

图6-20 挖地沟与安装接地体
4.敷设接地体间的扁钢或扁铜
将扁钢或扁铜与接地体用电焊或者气焊焊接连通，焊接处涂防锈漆。如果不能焊接，用接地卡子来连接，然后再将接地卡子与扁铁焊接。之后将接地线引出至被保护设备可靠连接即可，如图6-21所示。接地线采用扁钢，其厚度不应小于4mm，截面积不应小于48mm2；接地线采用绝缘铜芯导线，其截面积不应小于1.5 mm2；采用裸铜线，其截面积不应小于4.0 mm2。
不能用自来水管作为接地线。

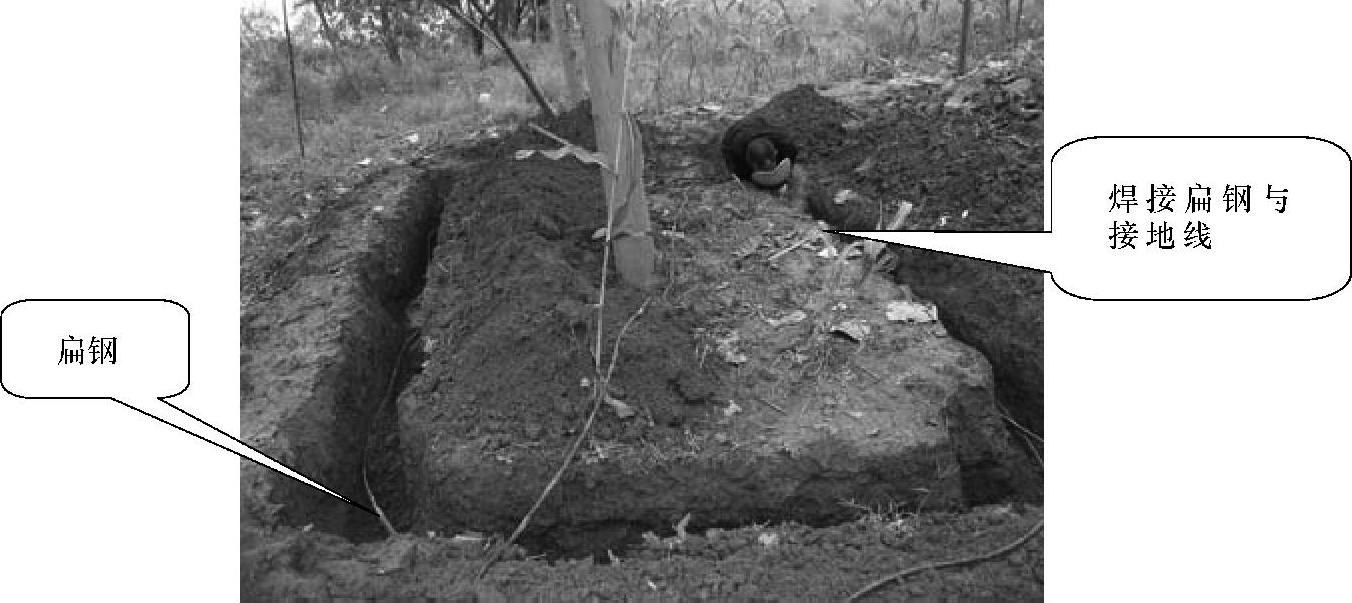

图6-21 敷设接地体间的扁钢或扁铜
