电工室内电视监控布线实操图解

【摘要】:在监控系统中,为了节省监视器和录像机,通过视频切换器的切换来轮流监视各路视频输入信号。家庭电视监控系统布线方法可参看家庭影院室内布线或有线电视室内布线。

1.电视监控系统的组成

电视监控系统由前端摄像机、传输电缆、视频分配器、录像机、监视器、视频切换器(台)和电视墙组成,如图5-84所示。

摄像机是将外部图像转换为视频电信号,其结构将在下面介绍。

传输电缆负责监视现场(摄像机)和控制中心之间两种信号的传输:一是由现场传输到控制中心的视频信号;二是由控制中心传输到现场的控制信号。

在控制中心距现场较近(100m以内)时,多采用视频基带同轴电缆,长距离传输视频及控制信号时,采用光缆。控制电缆通常是用于控制云台及电动可变镜头的多芯电缆,它的一端连接于控制器或解码器的云台、电动镜头控制接线端,另一端则直接接在云台、电动镜头的相应端子上。常用的控制电缆大多采用6芯电缆或10芯电缆。

视频分配器是一个多输出的视频放大器,它可把一路视频信号送到多个显示器和记录设备。

视频切换器是一个多入少出的切换装置。在监控系统中,为了节省监视器和录像机,通过视频切换器的(手动或自动)切换来轮流监视各路视频输入信号。

监视器可利用现有的电视机或定制的电视墙,用来监视摄像机传来的画面。


图5-84 电视监控系统

2.监视摄像机

摄像机的结构主要分成3个部分:光学部分、光电转换部分和电路部分,其中,光学部分主要包括镜头和滤光器;光电转换部分主要有电荷耦合器件(CCD)图像传感器;电路部分包括音频信号处理电路、摄像信号处理电路、视频编码电路、视频输出电路及自动控制电路等。

摄像机使用镜头摄取各种景物,这些信息必须经过光学镜头才能成像到感光器件上。客观存在的场景实际上是一种光学信息,它包含着不同亮度的光谱信息,不论数码摄像机还是监视摄像机,首先接收的都是景物的光学信息。监视摄像机与专业摄像机不同,它采用小型模块化设计,具有外形美观、隐蔽性强的特点,其外形如图5-85所示。

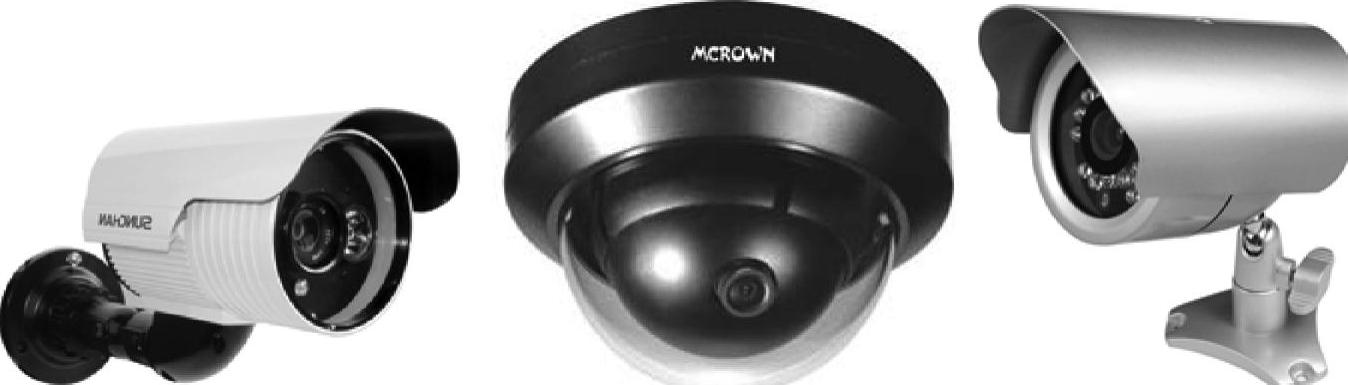

图5-85 常见监视摄像机的外形

安装监视摄像机时应注意以下几点:

1)摄像机镜头应避免强光直射,保证摄像管靶面不受损伤。镜头视场内,不得有遮挡监视目标的物体。

2)摄像机镜头应从光源方向对准监视目标,并应避免逆光安装;当需要逆光安装时,应降低监视区域的对比度。

3)镜头像面尺寸应与摄像机靶面尺寸相适应。摄取固定目标的摄像机,可选用定焦距镜头;在有视角变化要求的摄像场合,可选用变焦距镜头。

4)监视目标亮度变化范围高低相差达到100倍以上或昼夜使用的摄像机,应选用自动光圈或电动光圈镜头。

3.家庭电视监控系统布线

电视监控系统的线路设计比较简单,只需要视频同轴电缆和12V直流供电系统即可。同轴电缆的连接一般采用莲花头(RCA)或F接头。家庭电视监控系统布线(见图5-86)方法可参看家庭影院室内布线或有线电视室内布线。


图5-86 家庭电视监控系统布线示意图
