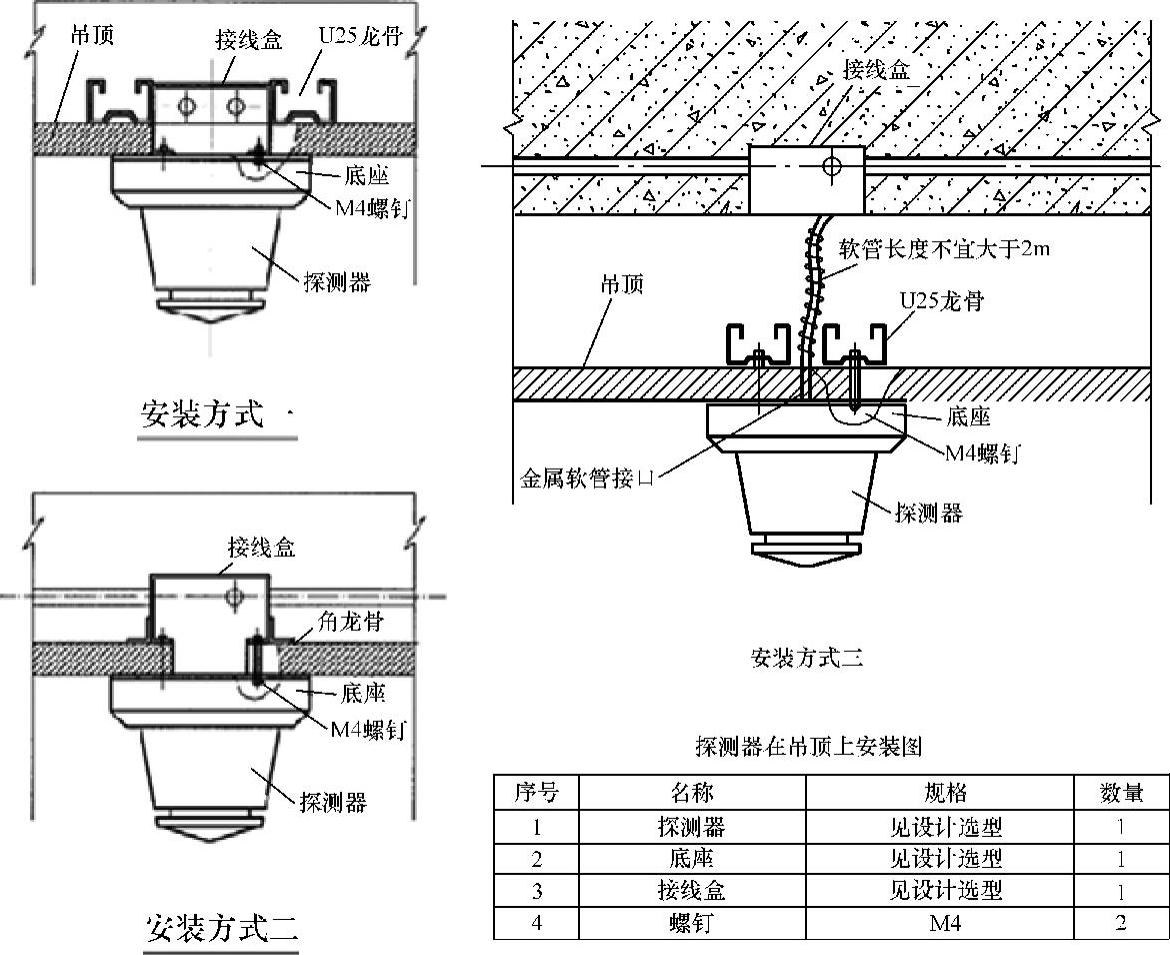

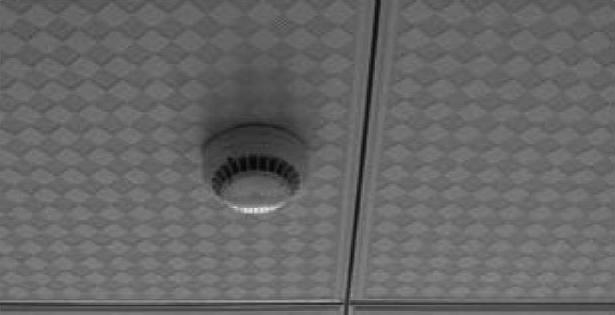

【摘要】：火灾报警系统是自动捕捉火灾监测区域内火灾发生时的烟雾或热气，从而发出声、光报警信号，并通过人工灭火或联动灭火消除火灾。手动火灾报警按钮比探头报警更紧急，一般不需要确认。5）金属管子入盒时，盒外侧应套锁母，内侧应装护口；在吊顶内敷设时，盒的内外侧均应套锁母。图5-82 安装在吊顶上的火灾探测器③管子长度每超过10m，有2个弯曲时。

火灾报警系统是自动捕捉火灾监测区域内火灾发生时的烟雾或热气，从而发出声、光报警信号，并通过人工灭火或联动灭火消除火灾。

1.火灾探测器

火灾探测器有利于及时发现火警，所以在火灾监控系统中，感烟火灾探测器（见图5-78c）的使用占绝大多数。其中光电感烟探测器（见图5-78b）是一种检测燃烧产生的烟雾微粒的火灾探测器，光电感烟探测器作为前期、早期火灾报警是非常有效的。对于要求火灾损失小的重要地点，火灾初期有阴燃阶段，产生大量的烟和少量的热，很少或没有火焰辐射的火灾，都适合选用光电感烟探测器。

差定温式火灾探测器是利用热敏元件对温度的敏感性来检测环境温度，特别适用于发生火灾时有剧烈温升的场所，与感烟探测器配合使用更能可靠探测火灾，减少损失，其外形如图5-78a所示。

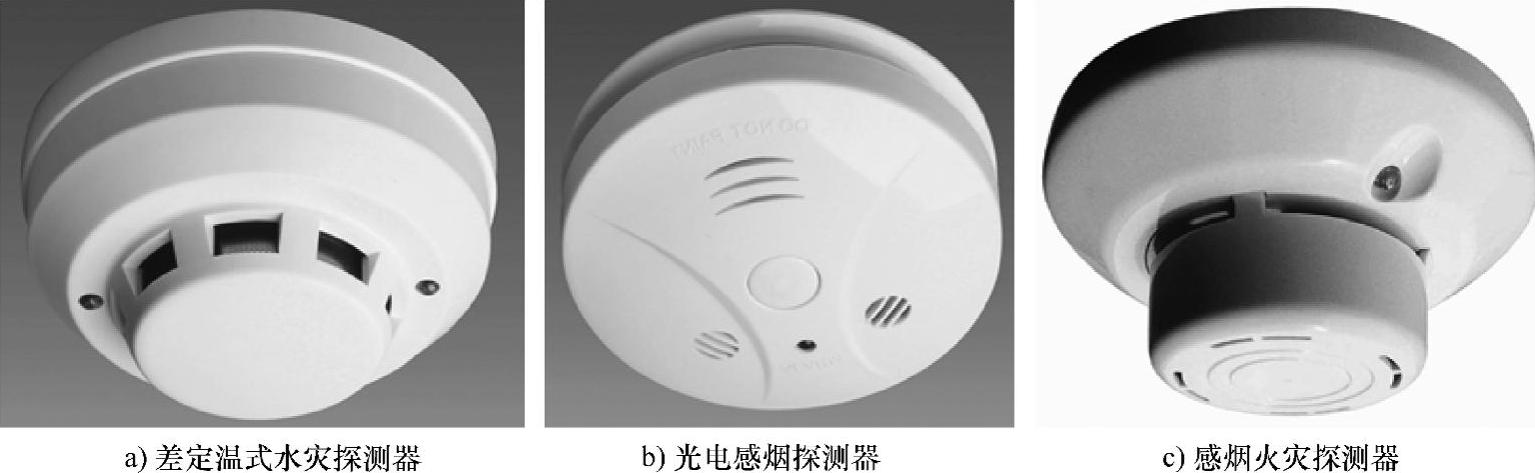

图5-78 火灾探测器

2.手动火灾报警按钮

手动火灾报警按钮主要安装在经常有人出入的公共场所中明显和便于操作的部位，如大门边、客厅、楼道等地方。当有人发现有火情时，手动按下按钮，向报警控制器送出报警信号。手动火灾报警按钮比探头报警更紧急，一般不需要确认。因此，手动报警按钮要求更可靠、更确切，处理火灾要求更快，手动火灾报警按钮外形如图5-79所示。

图5-79 手动火灾报警按钮

3.火灾报警系统的布线（见图5-80～图5-83）

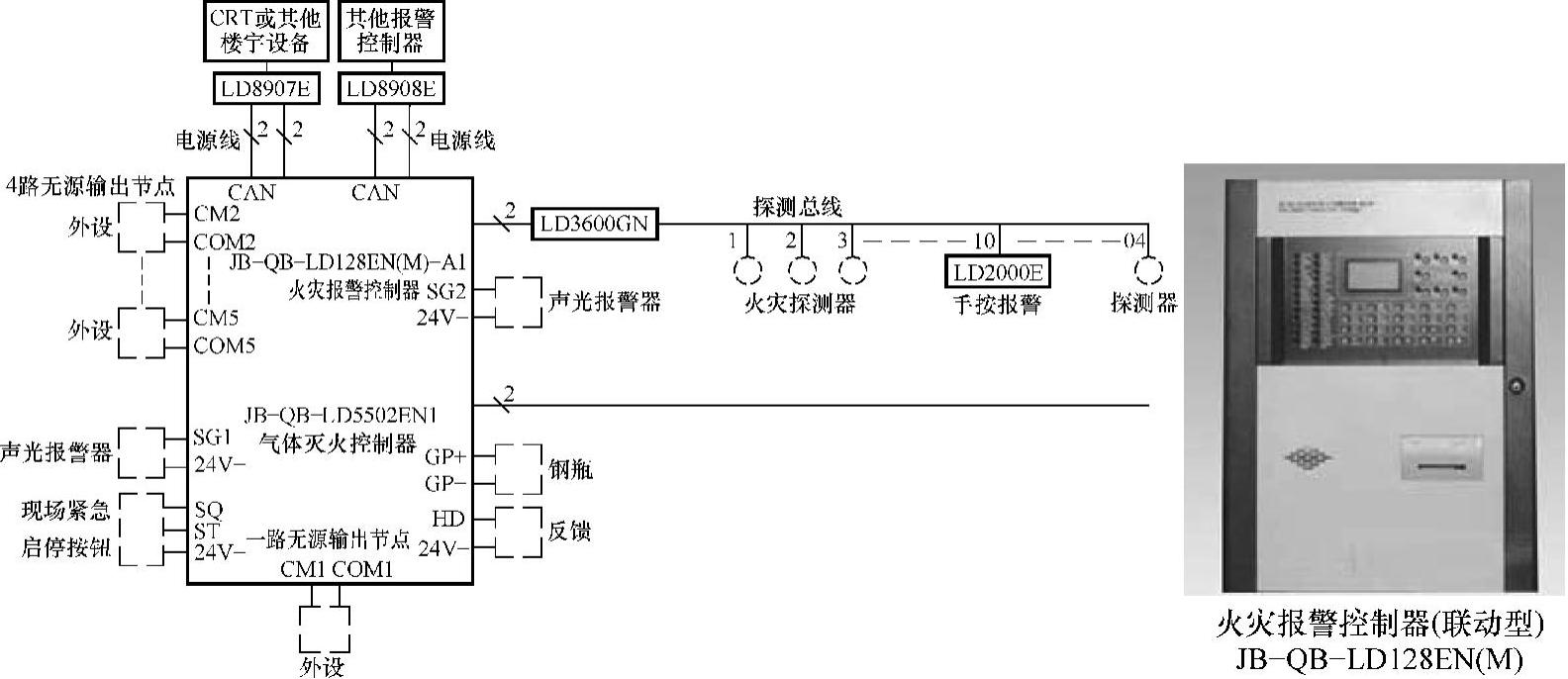

图5-80 JB-QB-LD128EN（M）火灾报警控制器

1）火灾报警系统的布线应符合现行国家标准GB50116—1998《火灾自动报警系统设计规范》的规定，对导线的种类、电压等级进行检查。

2）在管内或线槽内的配线，应在建筑物抹灰及地面工程结束后进行。在配线前，应将管内或线槽内的积水及杂物清除干净。不同系统、不同电压等级、不同电流类别的线路，不应布在同一管或线槽的同一槽孔内。导线在管内或线槽内，不应有接头或扭结。导线的接头，应在接线盒内焊接或用端子连接。敷设在多尘或潮湿场所的管路的管口和管子连接处，均应做密封处理。

3）明敷设各类管路和线槽时，应采用单独的卡具吊装或支撑物固定。吊装线槽或管路的吊杆直径不应小于6mm。
