有线数字电视机顶盒背面接线接口如图5-43、图5-45、图5-47、图5-49所示，有线数字电视机顶盒与电视机的连接如图5-77所示，连接步骤如下：

1）用图5-76所示的专用电视连接线，将有线电视用户终端盒输出信号（45～870MHz）接到有线数字电视机顶盒的信号输入口，同轴电缆的连接头一定要插紧。

2）连接视频线。如果是高清平板电视机有HDMI，最好用HDMI连接线把高清平板电视机和高清数字电视机顶盒连接起来，这样画质会更优秀；如果彩色电视机没有HDMI，那么就选用分量视频连接线（YPbPr线），一头接到数字电视机顶盒的YPbPr视频输出接口，另一头接到电视机的YPbPr输入接口上；如果彩色电视机没有上述两种视频输入接口，就用复合视频（VIDEO）线，一头接到数字电视机顶盒的复合视频（VIDEO）输出接口，另一头接到电视机的VIDEO输入接口上。

3）连接音频线。如果要连接音响系统，可把数字电视机顶盒上的那组数字音频输出接口选用数字电缆线与音响设备的数字音频输入接口相连，然后把机顶盒上的那组立体声音频输出接口用连接线接到彩色电视机的AUDIO输入接口上即可；如果不需要连接音响系统，可把数字电视机顶盒上的那组立体声音频输出接口用连线接到彩色电视机的AUDIO输入接口上即可。

有线数字电视机顶盒随机配送的音视频线一般两端都是黄色、红色、白色，其中黄色代表视频，红色代表左声道伴音，白色代表右声道伴音。连接时把音视频线一端分别插到电视机音视频输入接口上，另一端插到机顶盒的音视频输出接口上。连接音视频信号线时，请先关闭机顶盒与电视机电源，严禁带电操作。

4）如使用RS-232输出端子，请选用计算机专用连接线，与计算机RS-232输入接口相连。

5）如果使用ChinaCrypt条件接收卡时，应将智能卡插入IC卡插口，条件接收界面出现PIN设置、成人级设置、收视记录和电子信箱四个选项。有关具体操作方法读者可参阅CDVBC5350型数字有线接收机操作说明书。

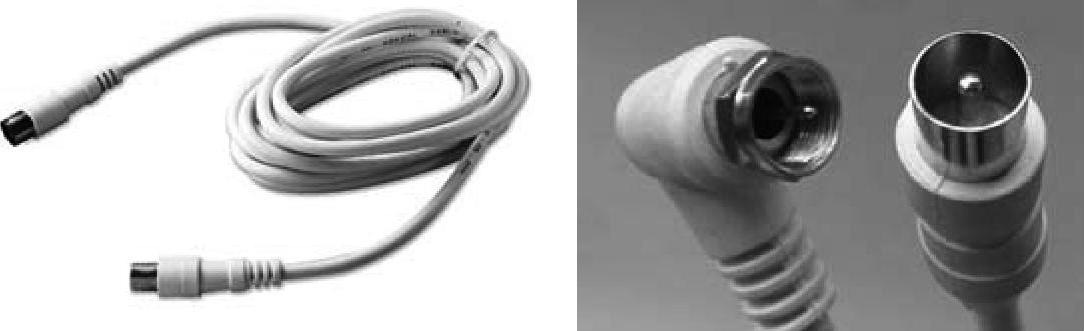

图5-76 专用电视连接线

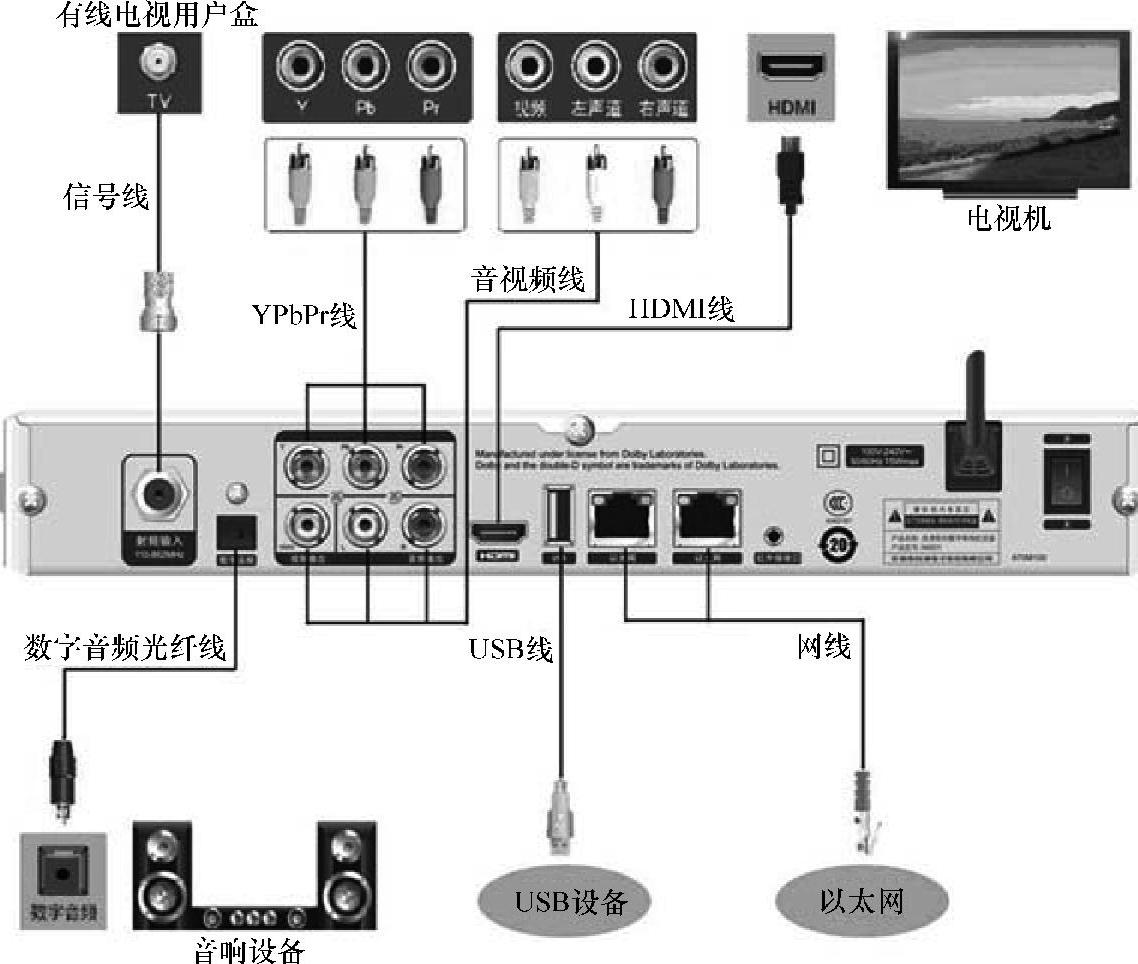

图5-77 有线数字电视机顶盒与电视机的连接
