1.用户终端盒

用户终端盒是有线电视系统连接用户电视机的无源器件。它通常固定在用户电视机所在房间的墙上，通过一根电缆（用户线）和分支器的支路输出端相连，若采用串接单元时，用户终端盒和分支器做成一体。

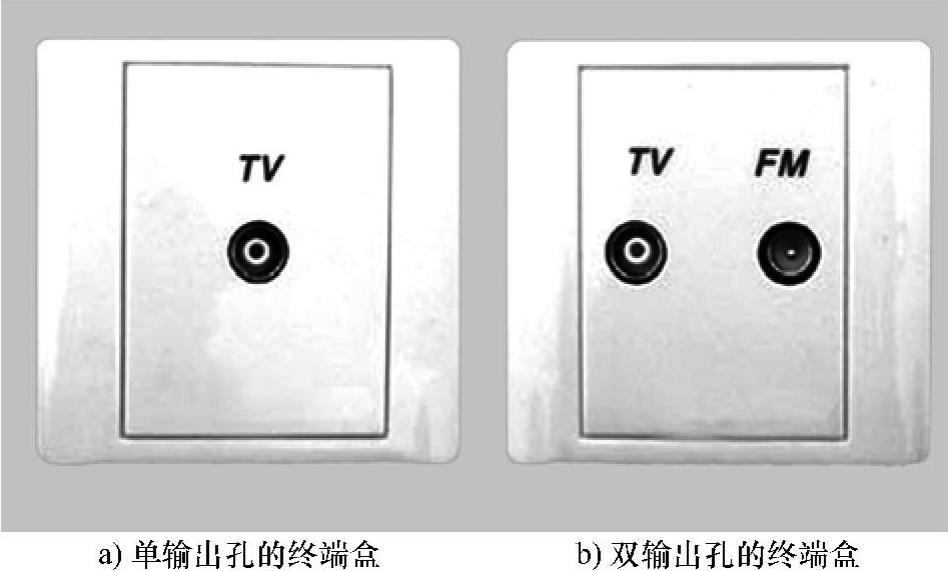

用户终端盒有单输出孔和双输出孔之分，单输出孔的终端盒只有一个电视插孔，为安全起见，内部串接一个高压电容，如图5-64a所示；双输出孔的终端盒有电视（TV）和调频广播（FM）两个插孔。一个供收看电视，一个供收听调频广播，两者不要插错了，如图5-64b所示。

图5-64 用户终端盒

2.双向用户端口

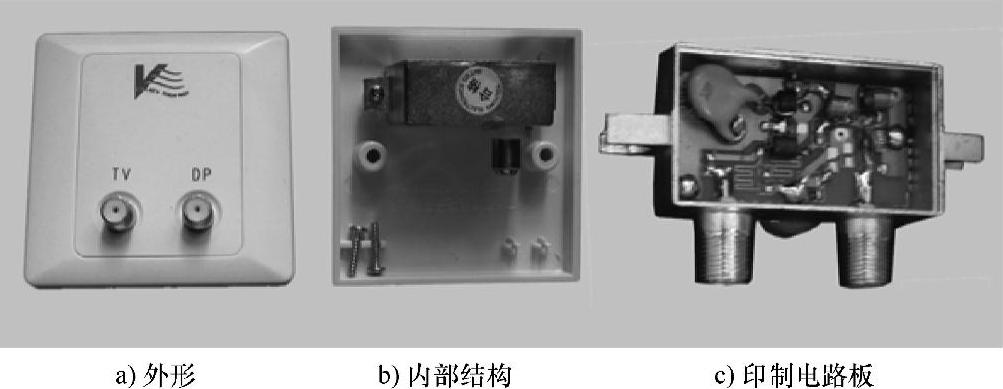

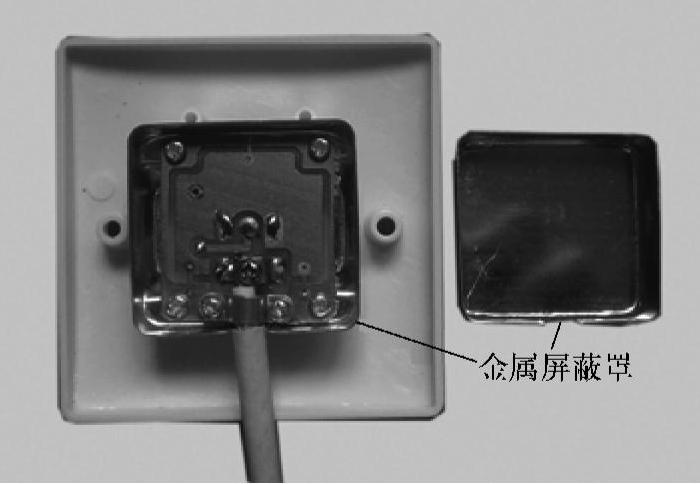

为适应有线电视系统开展双向传输业务，国家广电行业标准GY/T 195―2003规定了有线电视系统双向用户端口的技术要求和测量方法。有线电视系统双向用户端口的外形如图5-65a所示，双向用户端口的内部是一个分配隔离器，如图5-65b所示。分配隔离器的印制电路板如图5-65c所示，双向用户端口的电路原理框图如图5-66所示。
