1.进线处要安装弱电分配箱

有线电视室内布线的敷设方法与电力线相似，有明线敷设与暗线敷设两种。一般来说，新建楼房或房屋装修安装有线电视宜采用暗线敷设，而旧房安装有线电视则采用明线敷设。入户的同轴电缆沿外墙穿入室内时要用防水导管，以防雨水沿电缆线进入室内。暗线敷设时要在进线处安装弱电分配箱或简易信息箱，如图5-54所示。

图5-54 进线处安装的弱电分配箱

2.明线敷设

明线敷设应注意以下事项：明装布线要求排列整齐，横平竖直，电缆转弯时，要有一定的曲率半径，呈自然弯曲，而且路径安排要尽量短；明装布线，尽可能采用白色外皮电缆，沿墙角或墙下面走线；电缆卡之间的间距约为0.5m，如图5-55所示。电缆的固定方法是根据墙面结构和电缆的粗细而定，75-5型电缆用75-5型线卡，75-7型电缆用75-7型线卡，如图5-56所示；电缆穿过楼板时，需配装一定高度的保护管。

图5-55 电缆的固定方法

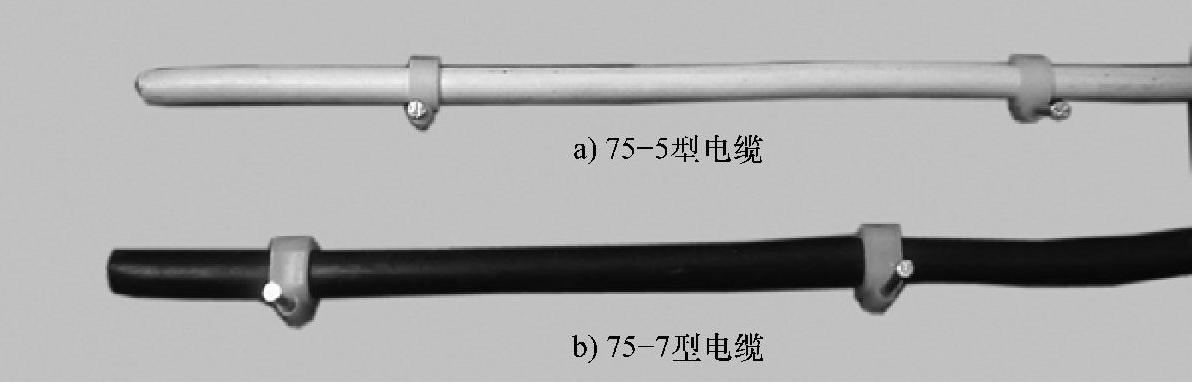

图5-56 不同型号的电缆用不同型号的线卡

3.暗线敷设

有线电视同轴电缆的暗线敷设与电力线暗线敷设一样，是将同轴电缆穿在预埋的塑料管道内。在电缆暗设时，除了电视机的引线外，在房屋内是看不到有线电视电缆的，有线电视的管线设计应符合有关建筑物设计标准，不同的房屋建筑物其管线设计会不大相同。砖结构建筑物的管道是在土建施工时预埋在墙中的，而大板结构建筑物管道敷设可事先预埋浇注在板墙内。因此，施工时必须按照设计的要求敷设电缆。电缆暗设如图5-57、图5-58所示。

图5-57 电缆的暗设

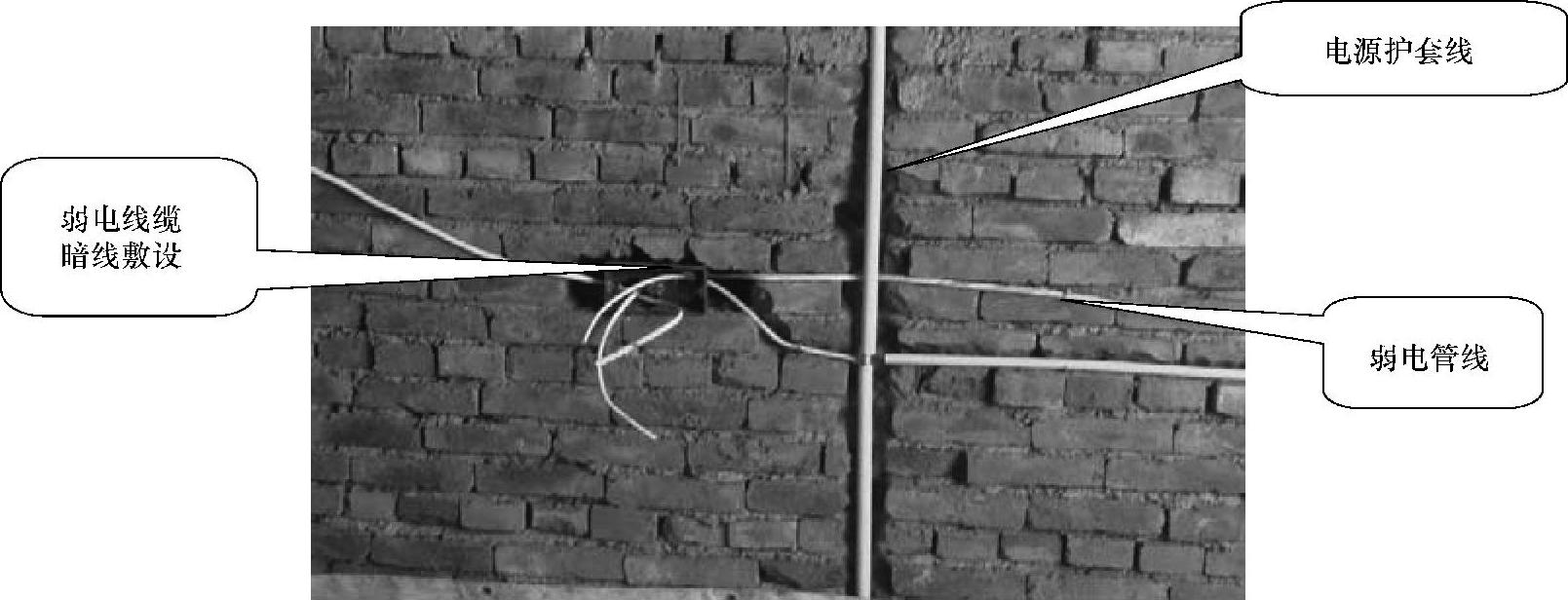

图5-58 弱电线缆的暗线敷设

在管线布线时应注意以下事项：电缆管线在长于25m及转弯时，应在管道中间及拐角处配装预埋盒，以利电缆顺利穿过；埋入的管道内要穿进细铁丝，以便拉入电缆；管道口要用软物堵上，勿使泥浆进入管内；布管线或电缆在竖井内敷设时，要求强电源线和有线电视电缆分开走线，以避免强电流对有线电视信号的干扰；两根电缆穿管时，保护管内径应大于最粗电缆直径的3倍；三根电缆穿管时，保护管内径应大于最粗电缆直径的3.2倍；布线电缆的两端应留有一定的余量，并要求在端口做上标记。

4.有线电视电缆不要与电力线捆在一起

在有线电视电缆施工过程中，有些非专业人员由于对有线电视传输知识不了解，通常将有线电视电缆与照明电路同管敷设，或捆在一起，如图5-59所示。这样容易引起220V交流电对有线电视信号的干扰。

图5-59 有线电视电缆与电力线捆在一起

交流声干扰使电视屏幕上出现白、黑或黑白相间的几条水平横条，其条纹或宽或窄，慢慢上下移动或滚动。如果干扰源是50Hz的，在画面上产生一条横道，若是100Hz干扰源，在画面上产生两条横道。

5.有线电视电缆不要用木卡固定

在暗线敷设有线电视电缆时，PVC管弯曲与电力照明PVC管敷设一样，弯管时在管内插入弯管弹簧，弯管后将弹簧拉出，弯管半径不宜过小，如图5-60所示。更不能用木卡固定在墙内，如图5-61所示。这样会使电缆受压变形而造成信号失真，或使有线电视信号在弯曲处形成反射后进入电视机，在电视机主图像的右侧出现重影现象。

6.有线电视电缆穿过水泥梁时，要套上绝缘软管

图5-60 PVC管弯曲实例

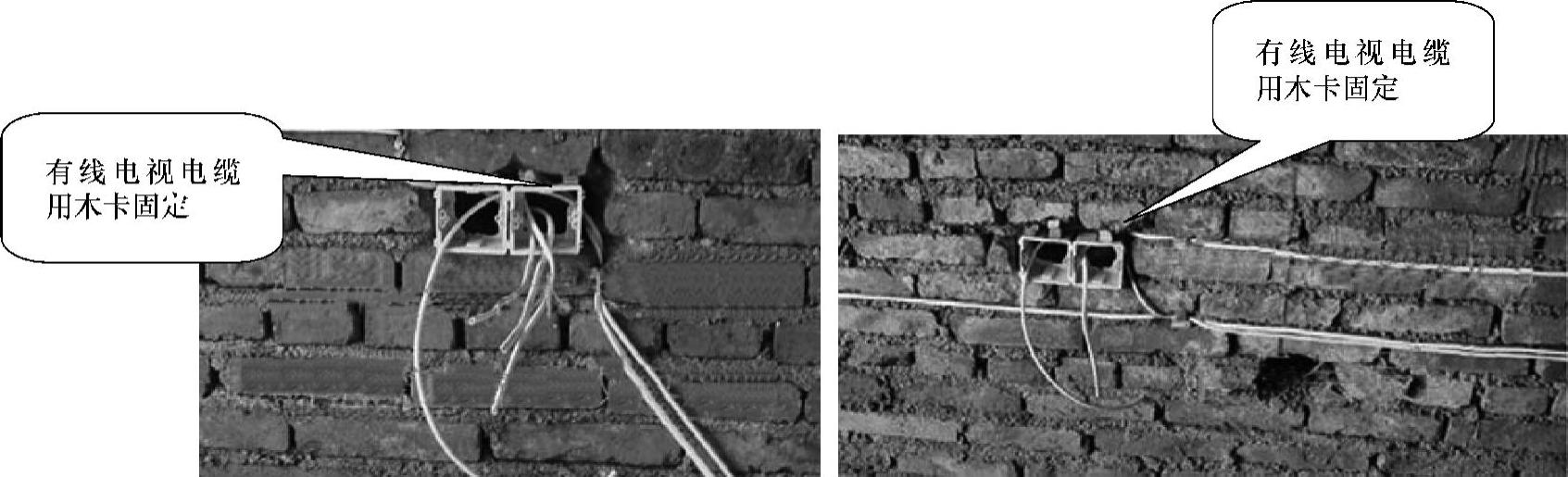

图5-61 有线电视电缆用木卡固定使其受伤害

在暗线敷设有线电视电缆时，所有的同轴电缆均需用PVC管套装，这样既可以保护线路，又便于检修，穿线过程中应尽量避免同轴电缆扭绞。电缆穿过水泥梁时，要套上绝缘软管，如图5-62所示，以防房屋装修时，损伤同轴电缆。

7.同轴电缆的连接

同轴电缆与同轴电缆要采用F连接器，F接头按电缆不同，分75-5型与75-7型F接头，75-5型F接头外形如图5-63a所示。

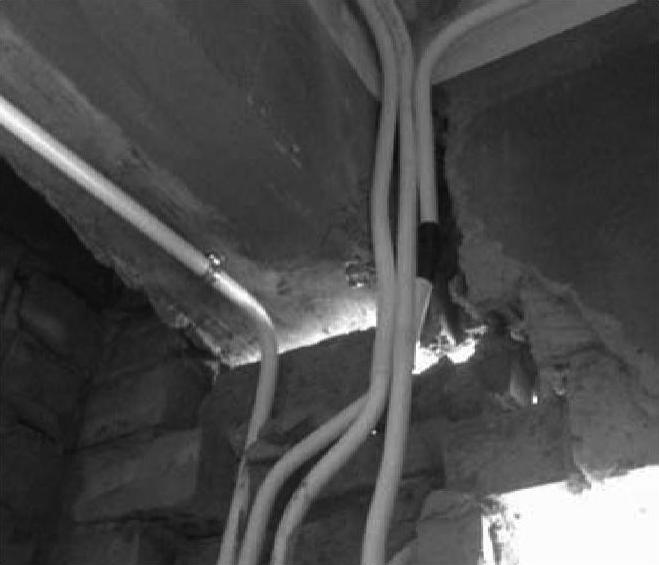

图5-62 弱电线缆过水泥梁时套上绝缘软管

同轴电缆与75-5型F接头连接的方法是先将屏蔽网翻包在护套外，再把F接头尾部伸进铝塑复合膜与屏蔽网之间，然后，用平口钳将金属套箍夹紧，如图5-63b所示。两根同轴电缆连接时，一定要使用F型连接器和专用的对接头（或称直通接头），如图5-63c所示，不能用电力线的连接方法用在同轴电缆的连接上，虽然内导体与内导体绞接，外导体与外导体绞接（有的外导体没有绞接）信号能通过，但这样做相当两根同轴电缆并接，破坏了同轴电缆的特性阻抗，如图5-63d所示。

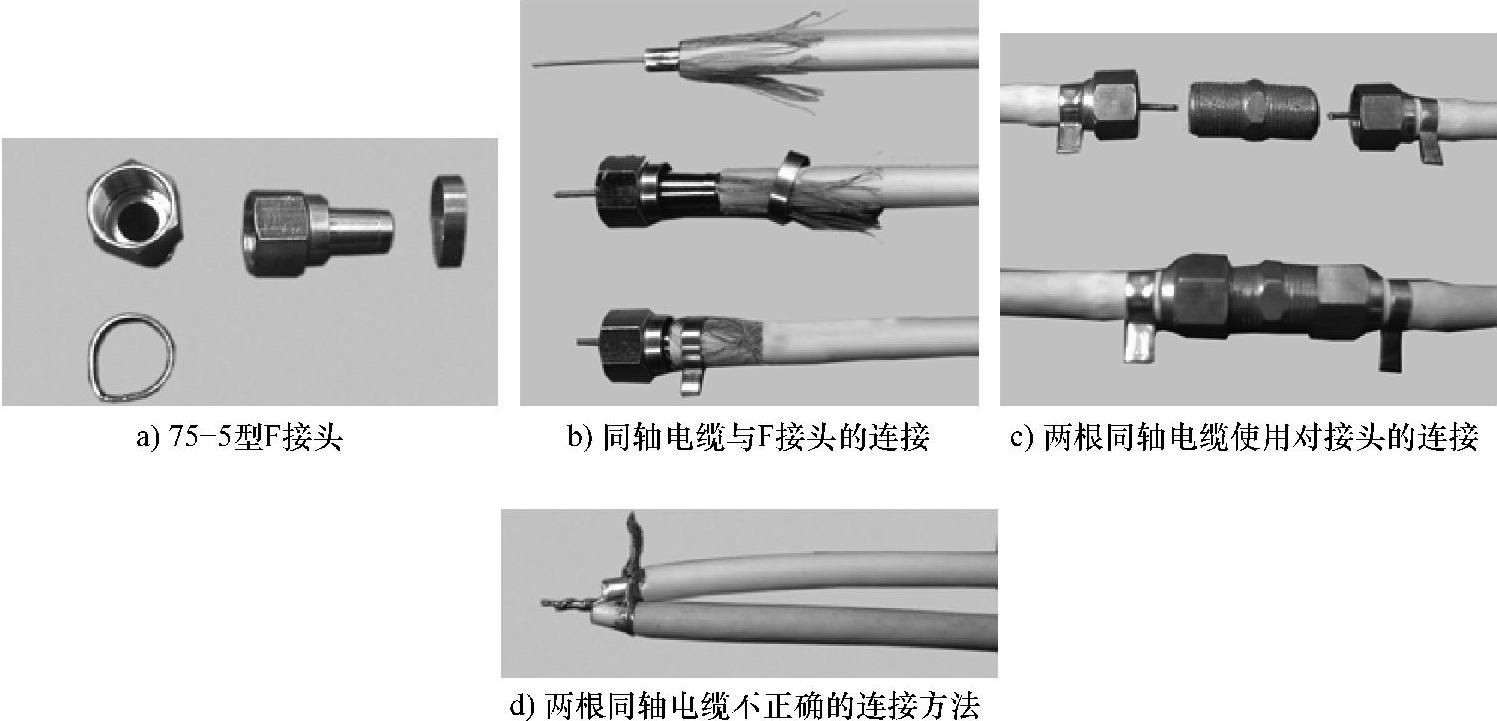

图5-63 同轴电缆的连接
