数字电视机顶盒5.4.4使用指南
【摘要】：有线数字电视机顶盒是利用有线广播电视网络向用户提供综合信息业务的终端设备。目前各地使用的有线数字电视机顶盒大致有以下几种：1.基本型有线数字电视机顶盒基本型有线数字电视机顶盒满足大多数用户需求，并且具有良好的性能价格比。基本型有线数字电视机顶盒的硬件组成是一致的，一般由主板、开关电源板、智能卡插卡板和显示操作板四个部分组成。
有线数字电视机顶盒是利用有线广播电视网络向用户提供综合信息业务的终端设备。目前各地使用的有线数字电视机顶盒大致有以下几种：
1.基本型有线数字电视机顶盒
基本型有线数字电视机顶盒满足大多数用户需求，并且具有良好的性能价格比。主要功能有：支持基本的数字音视频和数字音频广播接收；集成有条件接收系统；具有中文电子节目指南（EPG）和二级以上字库；支持软件在线更新功能；支持复合视频信号（CVBS）输出，具有音频输出处理功能（单声道、立体声和双声道）。
基本型有线数字电视机顶盒的硬件组成是一致的，一般由主板、开关电源板、智能卡插卡板和显示操作板四个部分组成。
基本型有线数字电视机顶盒的外形如图5-42所示，其背面接线接口如图5-43所示。

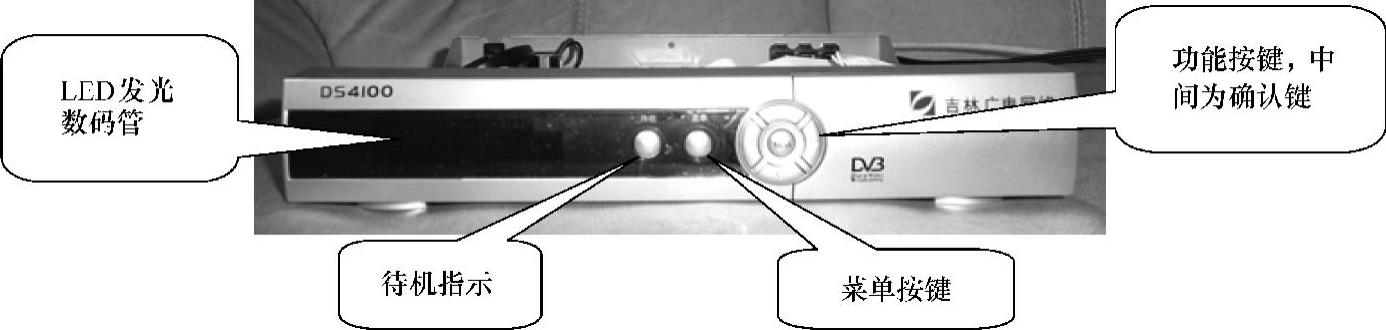

图5-42 基本型有线数字电视机顶盒的外形

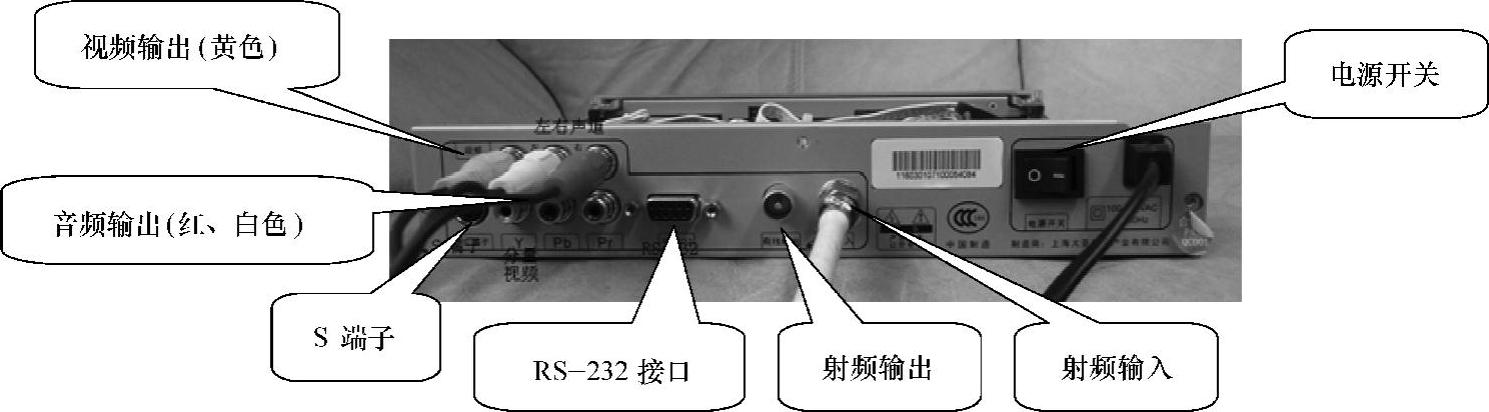

图5-43 基本型有线数字电视机顶盒背面接线接口
2.增强型有线数字电视机顶盒
增强型有线数字电视机顶盒在基本型有线数字电视机顶盒基础上增加基本中间件软件系统，基本中间件软件系统可以实现数据信息浏览、准视频点播、实时股票接收等多种应用。增强型有线数字电视机顶盒已经超越了以观看数字电视为主的需求，增加了多种增值业务，且具有可升级性，价格容易被接受，对今后的应用发展、业务开发也没有限制。新增功能有：集成基本中间件软件系统；支持数据广播、实时股票等数据信息接收功能；支持准视频点播（NVOD）功能；具有多种游戏；具有音频输出处理功能（单声道、立体声和双声道）；具有Y/C、复合视频信号（CVBS）、Y/Cb/Cr输出（可选功能）；具有逐行扫描输出（可选功能）；可支持Modem电话拨号回传方式。
创维C7000型增强型有线数字电视机顶盒整机外形和背面接线接口如图5-44、图5-45所示。
与基本型比较，可以看出增强型有线数字电视机顶盒有分量视频输出接口、数字音频输出接口和以太网接口。

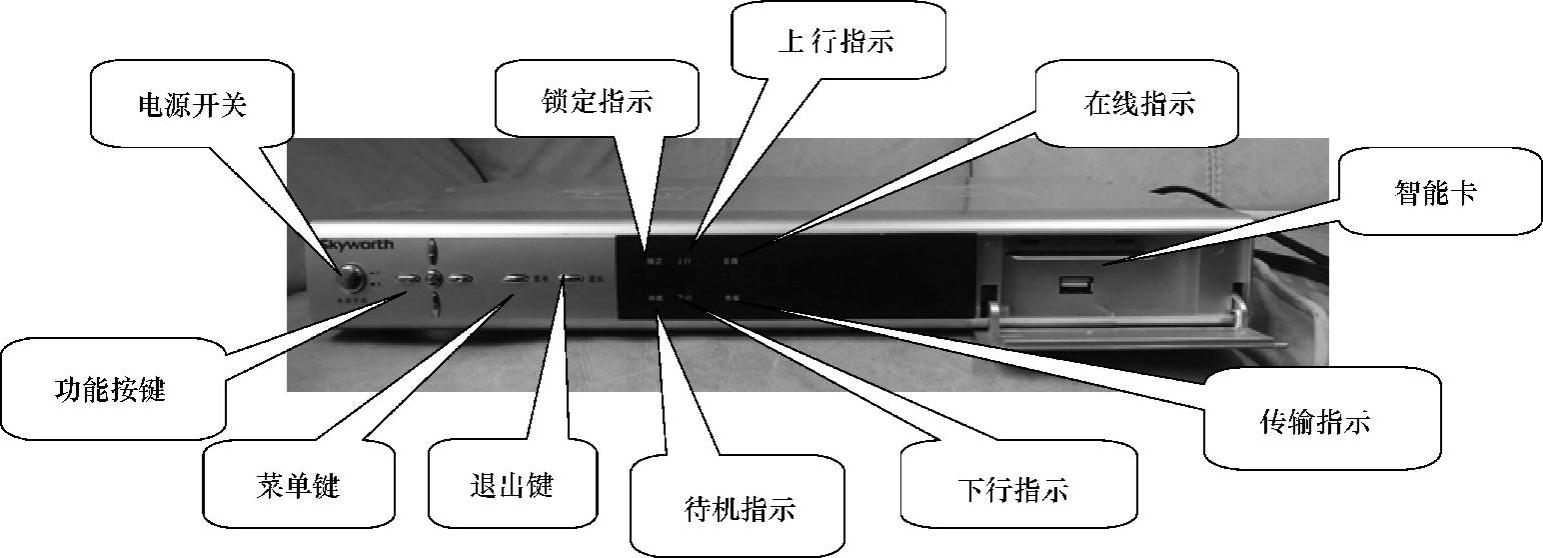

图5-44 增强型有线数字电视机顶盒外形

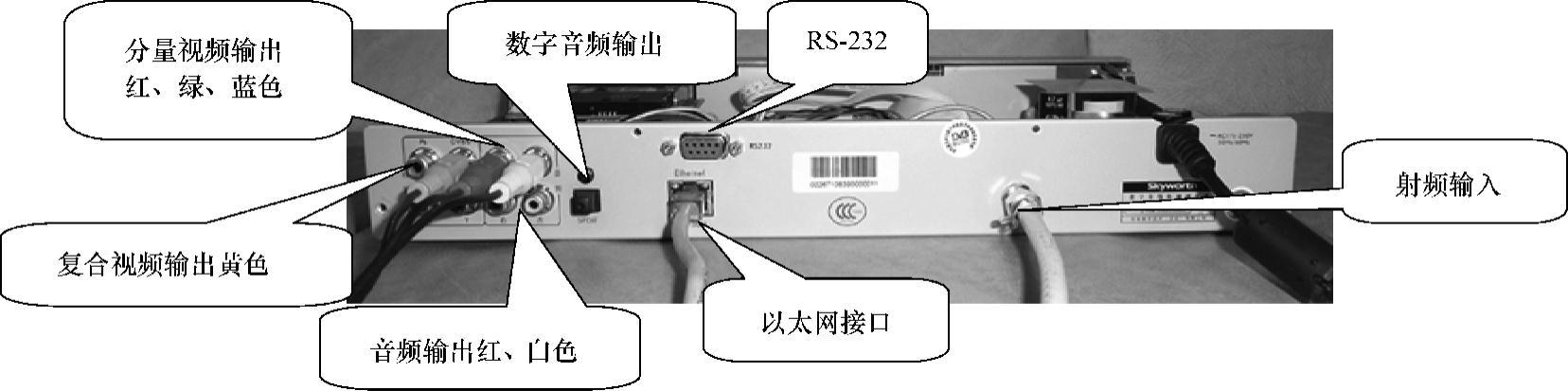

图5-45 增强型有线数字电视机顶盒背面接线接口
3.交互式有线数字电视机顶盒
交互式有线数字电视机顶盒是在增强型有线数字电视机顶盒的基础上增加电缆调制解调器（CM）、硬盘，支持MPEG-2媒体流处理，通过周围的网关可以和各户连网，交互式数字电视机顶盒集成了符合多媒体家庭平台（MHP）标准的中间件软件系统，除提供增强型有线数字电视机顶盒主要功能外，还可以基于MHP提供交互式应用、视频点播（VOD）、网页信息浏览等多种增值业务。
创维C7000NE型交互式数字电视机顶盒的外形与背面接线接口如图5-46、图5-47所示。数字电视机顶盒的背面有一个以太网接口。
4.高清有线数字电视机顶盒
高清有线数字电视机顶盒就是接收有线电视网络传输的高清数字电视节目，经过信道解调、信源解码，将传送的高清电视节目的数字码流转换到压缩前的形式，再经D-A转换和视频编码后送到高清电视接收机，供用户收看高清数字电视节目。

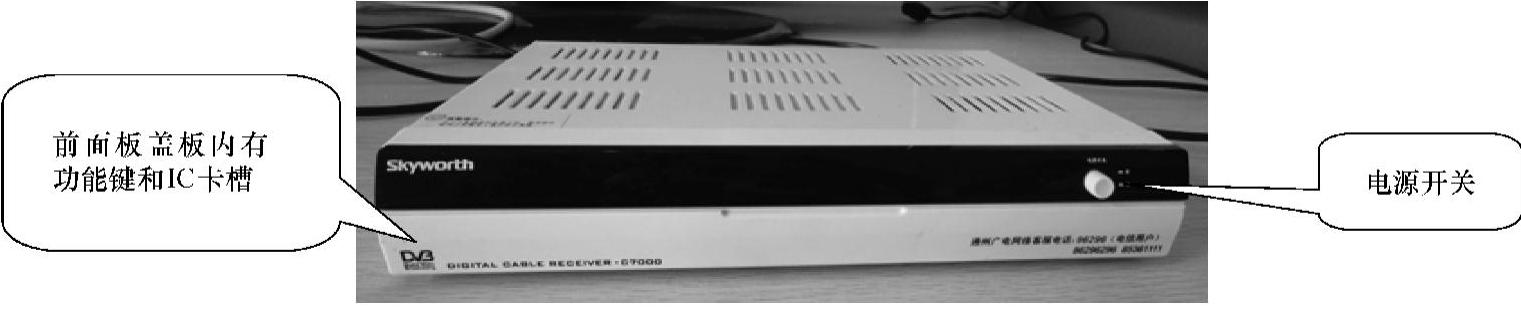

图5-46 创维C7000NE型交互式数字电视机顶盒的外形

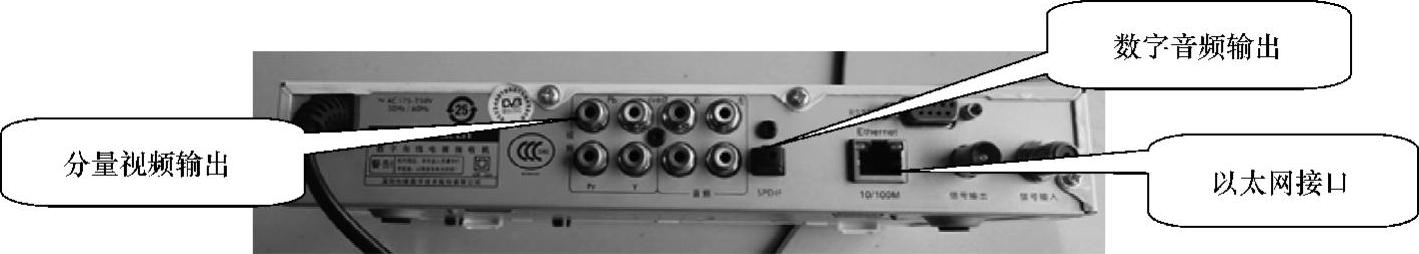

图5-47 创维C7000NE型交互式数字电视机顶盒的背面接线接口
同洲CDVBC8800型高清有线数字电视机顶盒是单向高清机顶盒，它采用超低门限的全频段高频头和ATi公司的XILLEONTM225高清解码芯片，可以接收有线电视网络传输的高清数字电视节目及加密的节目，支持各种主流CA系统加密方式。具有强大的用户管理功能，让成人和小孩的收视权限得到了更好的分配，支持程序远程升级。具有功能强大的电子节目指南，可以方便用户对一段时间内的电视节目信息的了解。其前面板与后面板如图5-48、图5-49所示。

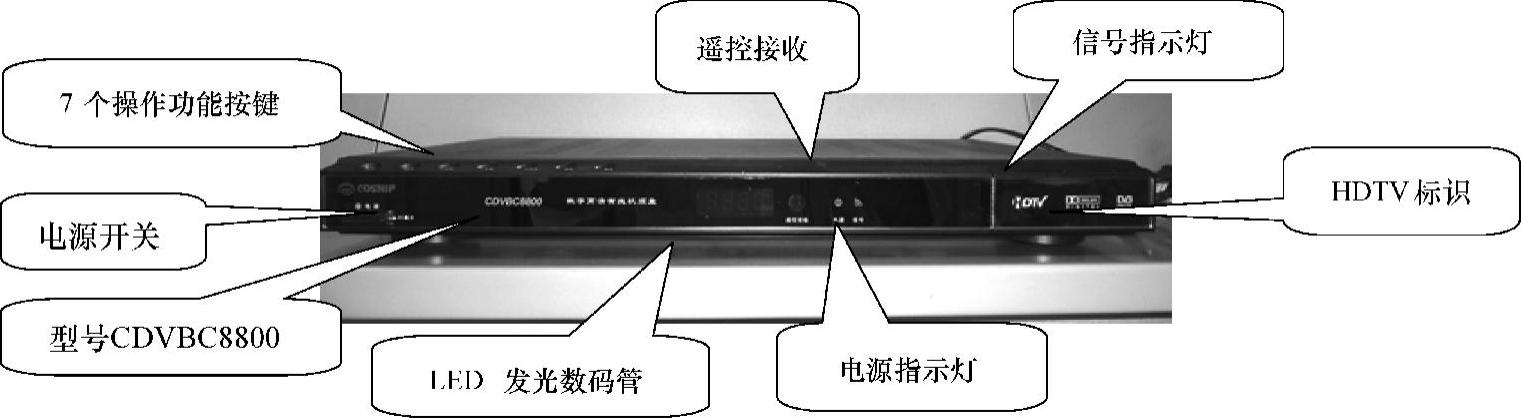

图5-48 同洲CDVBC8800型高清有线数字电视机顶盒前面板

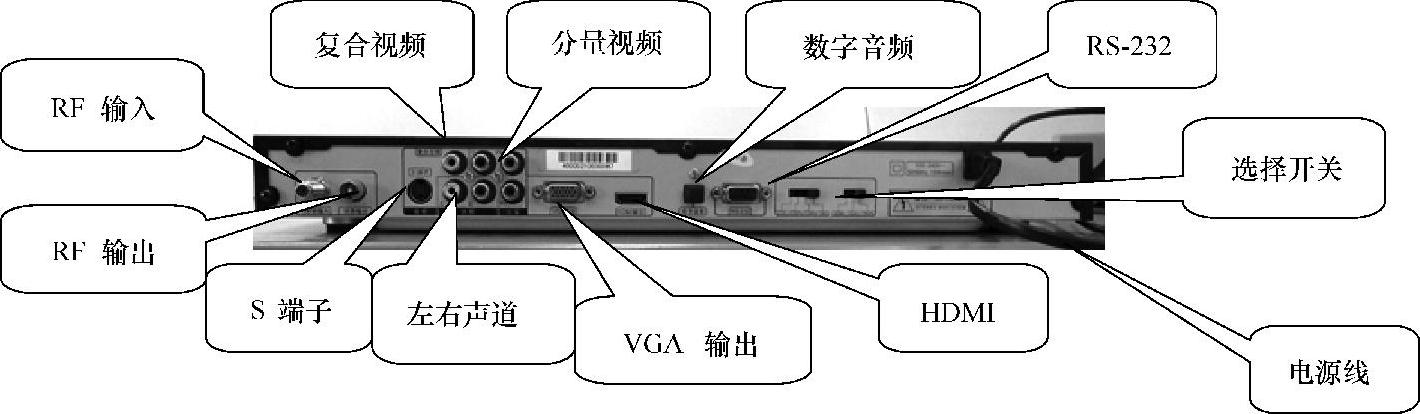

图5-49 同洲CDVBC8800型高清有线数字电视机顶盒后面板
