电缆调制解调器（CM）简介
【摘要】：电缆调制解调器的英文是Cable Modem，Cable是指有线电视网络，Modem是指调制解调器，通常简称CM。电缆调制解调器的主要功能是将数字信号调制到射频以及将射频信号中的数字信息解调出来。图5-41 EPC 2100型电缆调制解调器的外形EPC 2100型电缆调制解调器的前面板有5个状态显示灯：1）POWER——应该一直不间断地亮。
电缆调制解调器的英文是Cable Modem，Cable是指有线电视网络，Modem是指调制解调器，通常简称CM。电缆调制解调器的主要功能是将数字信号调制到射频（RF）以及将射频信号中的数字信息解调出来。此外，电缆调制解调器还提供标准的以太网接口，部分地完成网桥、路由器、网卡和集线器的功能，因此要比传统的电话拨号调制解调器复杂得多，EPC 2100型电缆调制解调器外形如图5-41所示。

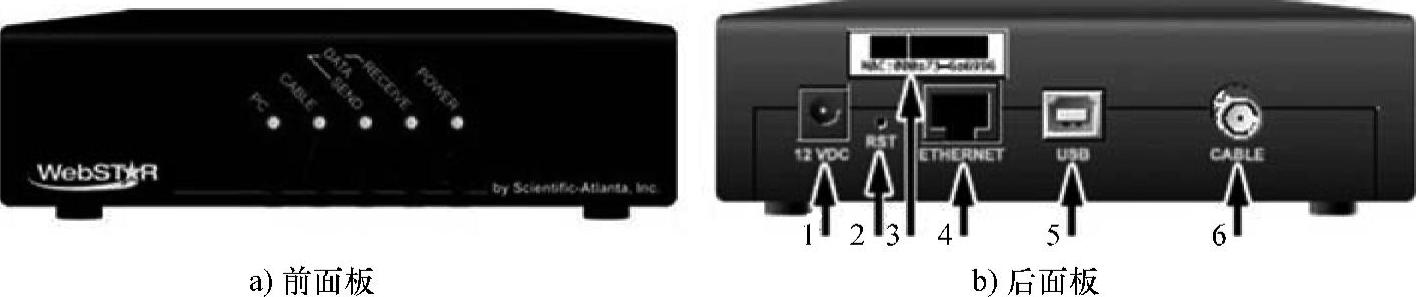

图5-41 EPC 2100型电缆调制解调器的外形
EPC 2100型电缆调制解调器的前面板有5个状态显示灯：
1）POWER——应该一直不间断地亮。
2）RECEIVE DATA——当从Internet/MSO收到数据时闪烁。
3）SEND DATA——当数据发送到Internet/MSO时闪烁。
4）CABLE——当CM在线时持续亮；每次闪一下，表示正在寻找下行频率；每次闪两下，表示下行频率和上行频率锁住，正在等待IP连接；每次闪三下，表示下行频率和上行频率锁住，IP连接完成，正在等待TFTP文件；每次闪三下，表示下行频率和上行频率锁住，IP结束，收到TFTP文件并正在对之进行处理。
5）PC——当PC通过以太网接口或者通用串行总线（USB）接口与CM连接时亮，闪烁代表数据正在PC与CM之间交换。
后面板有电源，网络，射频接口，图中：
1——电源连接（DC12V）；
2——恢复至工厂设置（FactoryReset）；
3——MAC地址标签；
4——以太网连接（RJ-45）；
5——USB连接；
6——Cable In（RF F接头）。
注意不能使用以太网与USB同时连接同一台计算机。
