室内电气配线与布线一点通：5.4.2分配器与分支器
【摘要】：在有线电视系统是采用分配器和分支器把一路信号分成多路信号传输给不同的用户的。常用的有两分配器、三分配器和四分配器。分配器的分配损耗将变为混合器的插入损耗。图5-37是分配器的实物图。分支器中信号传输具有方向性，即只能由主路输入端向分支输出端传送信号，而不能反过来由分支输出端向主路输入端传送信号，因而常把分支器称为定向耦合器。
在有线电视系统是采用分配器和分支器把一路信号分成多路信号传输给不同的用户的。
1.分配器
分配器是将一个输入口的信号大体均匀地分配到两个或多个输出口的装置。常用的有两分配器、三分配器和四分配器。
分配器有一个输入口和若干个输出口，分配器有时可反向使用，作为不同频道信号的混合器，反向使用时相互隔离度指标很重要，至少应在22dB以上。相邻频道混合时，相互隔离度应在30dB以上。分配器的分配损耗将变为混合器的插入损耗。图5-37是分配器的实物图。不同类型分配器的图形符号如图5-38所示。

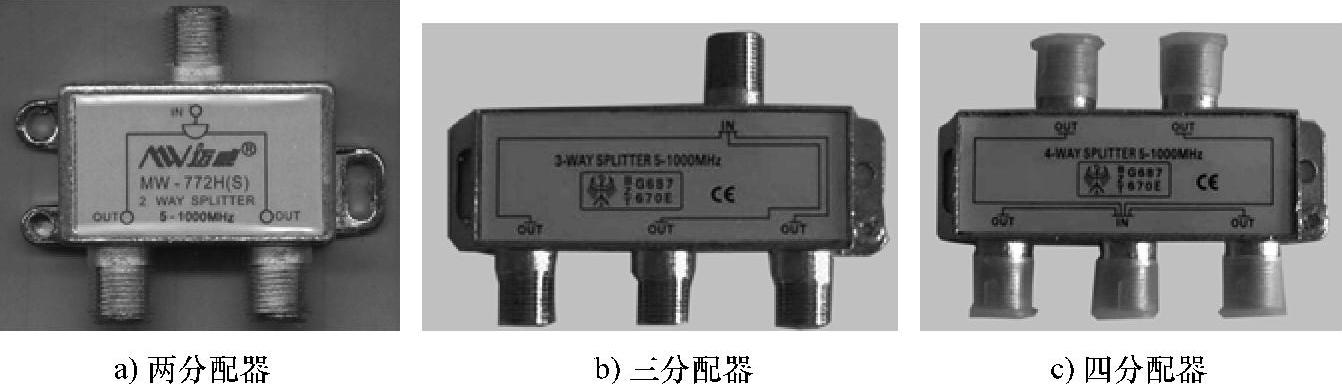

图5-37 分配器实物图（图中IN为输入端OUT为输出端）
图5-38 不同类型分配器的符号
2.分支器
分支器跟分配器不同，它不是把信号分成相等的几路输出，而是从信号中分出一部分能量送到支路上或送给用户，分出的这部分比较小，主要输出部分仍占输入信号的大部分。分支器通常串接在分支线上，由一个主路输入端、一个主路输出端以及若干个分支输出端构成。
分支器中信号传输具有方向性，即只能由主路输入端向分支输出端传送信号，而不能反过来由分支输出端向主路输入端传送信号，因而常把分支器称为定向耦合器。
绝大多数分支器的分支损耗在8～30dB之间，有的每隔3dB步进，有的每隔4dB步进，因此同样规格分支器有多种型号。系统设计的原则之一是要求每个系统输出口都要得到大体一样的电平，比如在（64±4）dBμV范围内。
分支损耗越大，则插入损耗越小；反之，分支损耗越小，则插入损耗越大。另外，分支路数多，插入损耗大；分支路数少，插入损耗小。不同类型分支器的图形符号如图5-39所示。分支器的实物如图5-40所示。
图5-39 分支器的图形符号

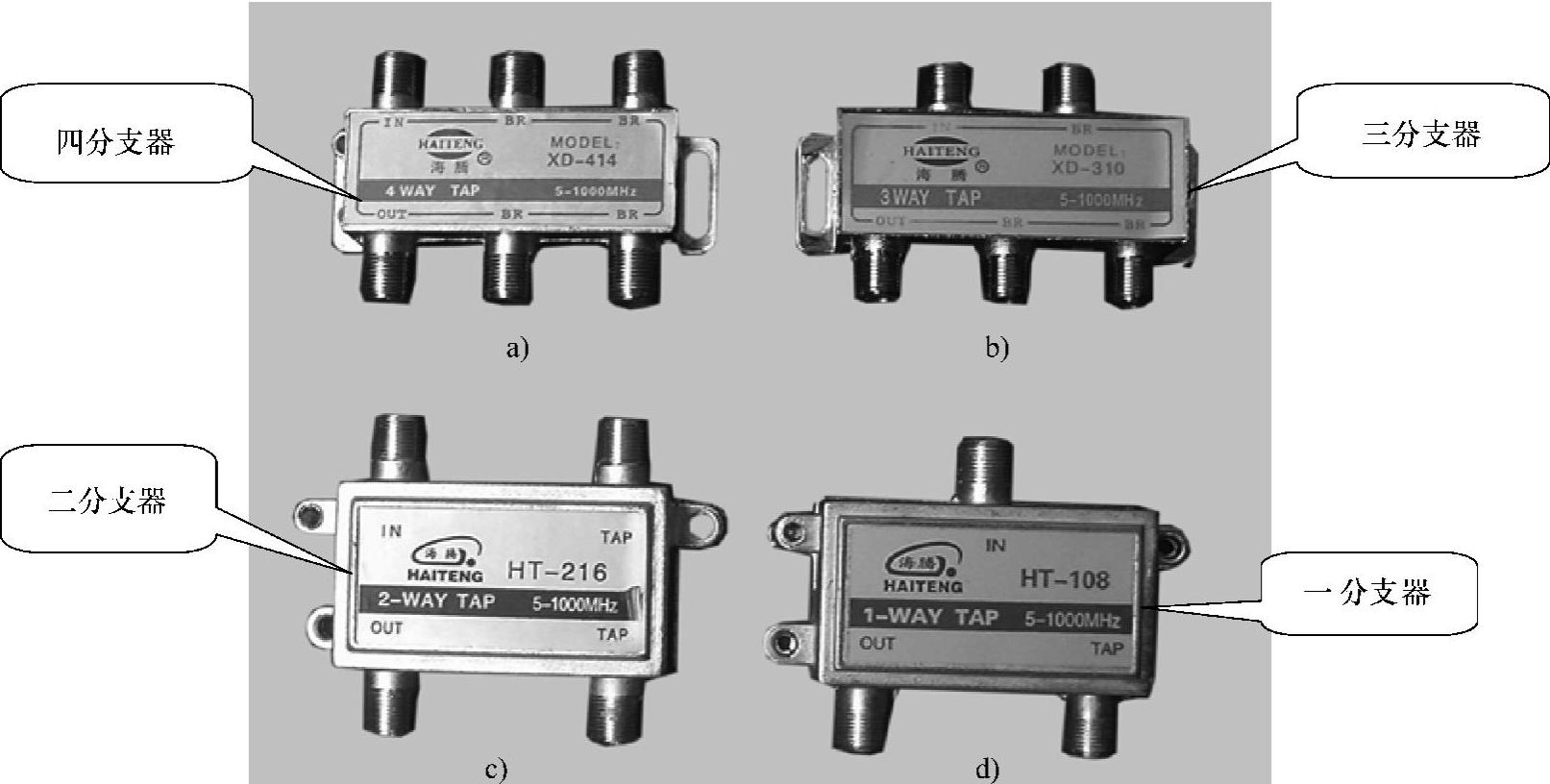

图5-40 分支器实物（图中IN为输入端OUT为主输出端BR或TAP为分支输出端）
