【摘要】：由电话线进线处，分别向客厅、卧室、书房、卫生间等布设一根符合标准的电话线。用户室内要安装暗装电话出线口，电话出线口也称为用户出线盒。如果电话出线口面板上使用通信设备专用RJ-11插座，则要使用带RJ-11插头的专用导线与之连接，如图5-34所示。图5-34 电话专用连接线在实际布线工程中，经常采用双绞线作为电话布线，安装时将4对5类双绞线中的1对蓝白线当作电话线使用，使用时只需在两端的RJ-45插孔上插上RJ-11电话线即可。

连接用户电话机的导线使用电话线，暗敷设在线管内。常用的电话线是RVB型塑料并行软导线或RVS型塑料双绞线，规格为2×0.2mm²～2×0.5mm²。也可以使用其他型号的双绞线。在布线设计上同有线电视一样，采用星型集中分配方式。由电话线进线处，分别向客厅、卧室、书房、卫生间等布设一根符合标准的电话线。

用户室内要安装暗装电话出线口，电话出线口也称为用户出线盒。电话出线口面板规格与室内开关插座面板规格相同，如86型、75型等。电话出线口面板分为单插座型和双插座型两种。如果电话出线口面板上使用通信设备专用RJ-11插座，则要使用带RJ-11插头的专用导线与之连接，如图5-34所示。目前电话机都使用这种插头连接电话机话筒与机座。使用插座型面板时，管路内导线直接接在面板背面的接线螺钉上，插座上有四个接点，接电话线使用中间两个。插座型电话出线口面板及背面接线端，如图5-35所示。

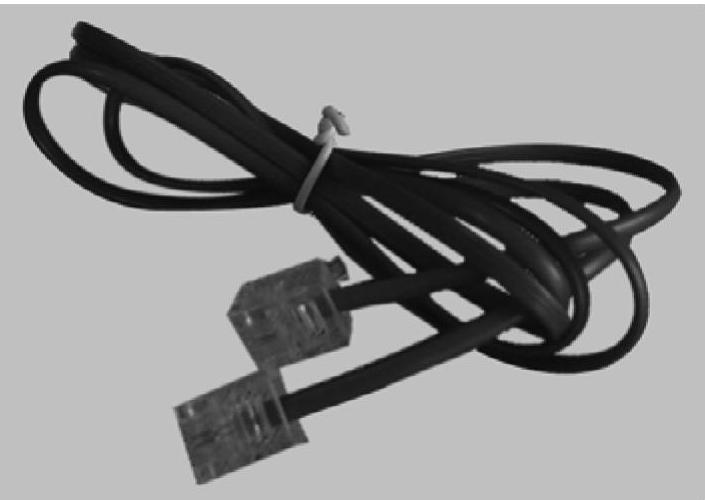

图5-34 电话专用连接线

在实际布线工程中，经常采用双绞线作为电话布线，安装时将4对5类双绞线中的1对蓝白线当作电话线使用，使用时只需在两端的RJ-45插孔上插上RJ-11电话线即可。双绞线布线时应注意做标记，做标记的方法有以下4种：即用打号机打号；用标签号；用塑料的字号套上；用油墨笔记号，一般采用用油墨笔记号。

另外双绞线应与电源线分隔布放，与配电箱的最小净距离为1m；与380V电力线平行铺设的最小净距离为130mm；如果有一方安装在已接地的金属线管时，与380V电力线平行铺设的最小净距离为70mm；如果有双方均安装在已接地的金属线管时，此时的最小净距离为10mm。双绞线与保护地线平行净距离为50mm；与给水管平行净距离为150mm；与煤气管平行净距离为350mm；与避雷引下线平行净距离为1000mm。

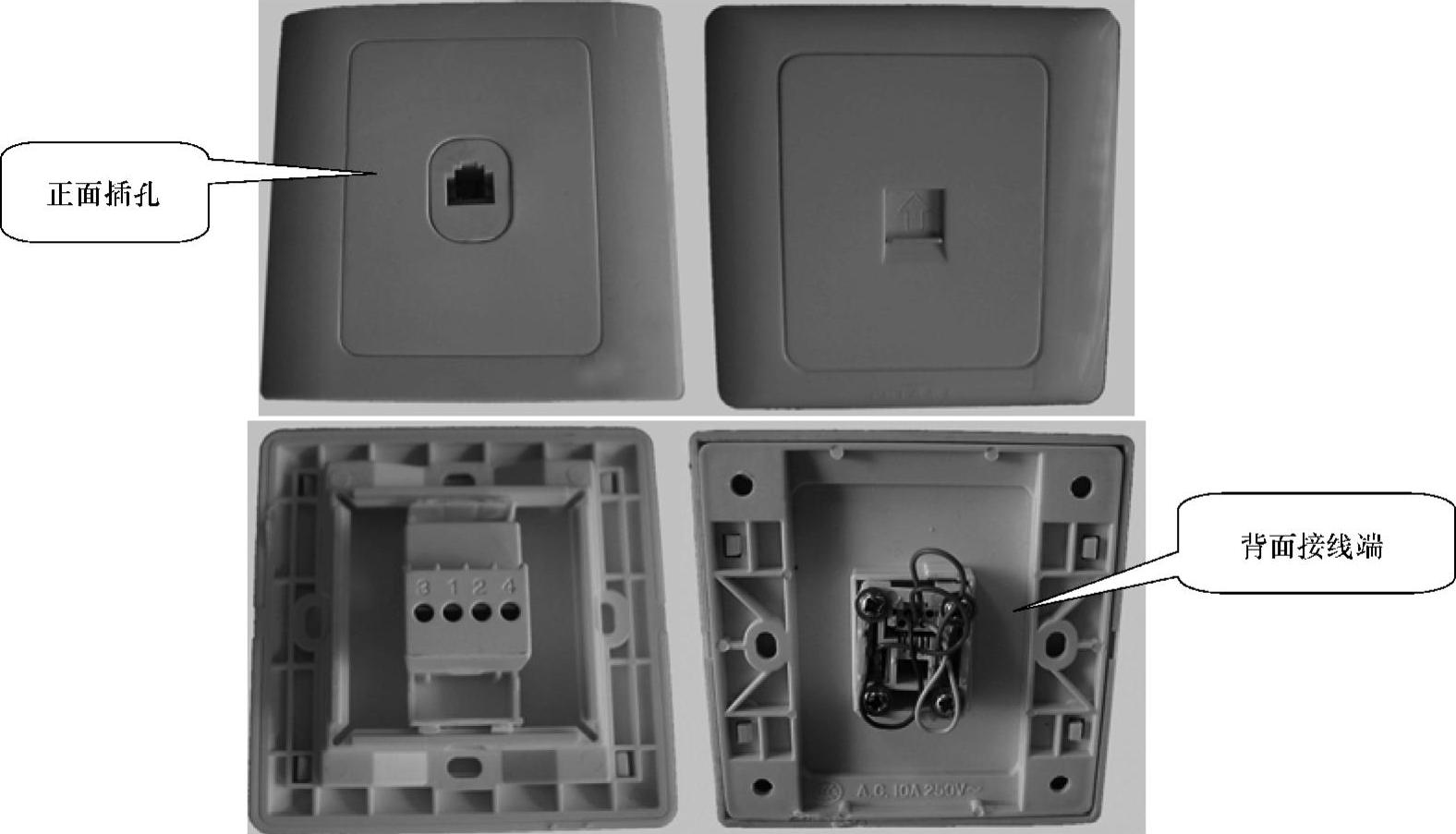

图5-35 电话插座面板
