家庭影院室内布线技巧大揭秘！

2023-08-18 理论教育版权反馈

【摘要】：家庭影院室内布线一般有两种方式：一是事先“预埋”，二是走明线。预埋一般是在布局家庭影院或者在房子装修时，要对布线考虑周详。如果是家庭影院计算机用户，也可预留视频图形适配器VGA线，以方便连接计算机。

1.家庭影院室内布线方式

家庭影院室内布线示意图如图5-20所示。家庭影院室内布线一般有两种方式：一是事先“预埋”，二是走明线。预埋一般是在布局家庭影院或者在房子装修时，要对布线考虑周详。根据不同的客厅环境，预计会在哪些位置完成影音器材的安装，设计好音箱的摆放位置，选择适合的线材、音频面板、电源插座，预先设置好安装孔等，装修时把线材埋入。在布线规划时，最好多埋几根管子在墙里，以满足新的需求。此外，这种布线方式显得非常方便和完美，视听空间也不会因为繁多的线材而影响整体美观，这是最佳方式。

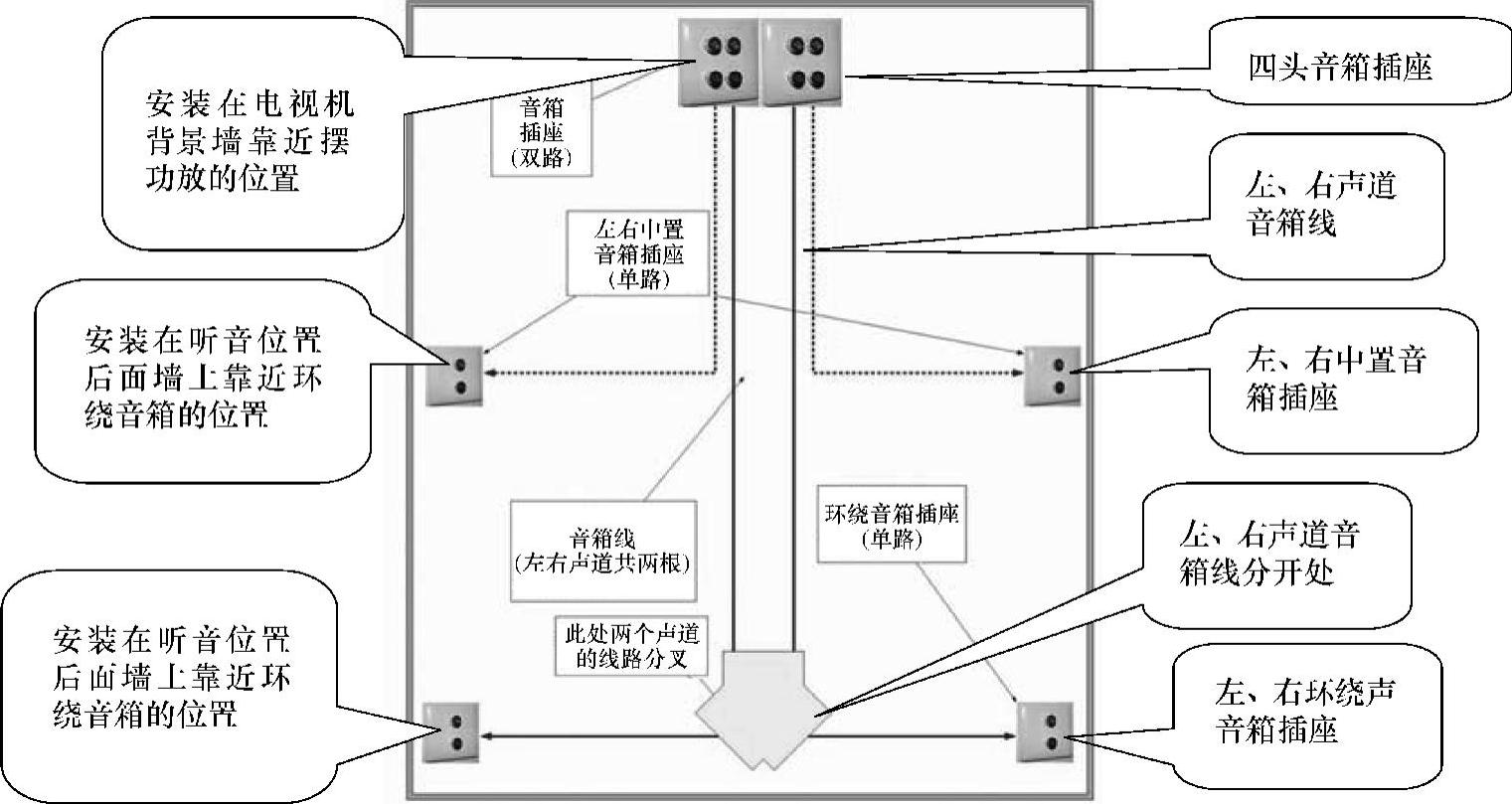

图5-20 家庭影院室内布线示意图

从目前的家庭影院器材来看，要埋在墙壁里面或埋在地板下面的预埋线主要有收看有线电视的同轴电缆、挂墙安装的平板电视机和投影机需要预先考虑埋设高清线（HDMI）和至少两组音/视频线（连接DVD以及机顶盒等器材），对大多数用户来说，仅仅埋入1根HDMI线是不够的，一般应预埋2根甚至3根HDMI线，以满足今后越来越多的周边电器的需要。如果是家庭影院计算机（HTPC）用户，也可预留视频图形适配器VGA线，以方便连接计算机。此外，如果准备安装用于收看卫星电视的天线，还要规划好从天线处到电视机位置的同轴电缆走向，并且把信号线在装修初期一并埋入墙体内。

此外，还有传输音频信号的音频线和音箱线。音频线是传输声音信号的，还需要电路放大才可以出声音。家庭影院布线中，主要考虑的是超低音音箱（俗称为低音炮）的音频输入，如果低音炮是独立功放的话，就需要从5声道功放里输出一路低音的音频信号到低音炮里；大多数低音炮都是摆放在电视柜左边或者右边靠墙的位置，因此从电视柜位置预埋一条音频线（同轴线）到左边或者右边，两端用RCA端子的插座固定在墙上，使用时可随意拔插。虽然好的低音炮没有方向感，但是尽量能够放在左边还是稍好一些。其他音频视频线或通过PVC管接到了电视机，或者直接连接功放及播放设备等，由于线材很短，就不用布线了。

2.音箱线的敷设

家庭影院一般是分为7.1声道和5.1声道，一般客厅和观看距离小于10m的独立影音厅，建议用5.1即可，7.1摆放位置不合理的话，声音会更乱，声画会出现脱节，看电影的感觉反而会差。5.1或7.1中的.1指的就是低音炮，其布线是用音频线。因此就需要布7条或5条音箱线就可以了。前面是左置音箱，右置音箱和中置音箱，左右距离在1.8～2.5m之间，如果是和搭配大屏幕投影，左右距离也可加长至屏幕两侧，同样用连接插座安装在墙上，中间穿管音箱插座如图5-21所示；中置音箱可不用布线，直接连接到功放上即可。环绕音箱在沙发后墙上方1.5m左右处，至于高度和摆放在侧墙和后墙的问题，可根据实际情况进行摆放，不必太过于计较，但一定要在耳朵的后面上方的位置。

需要注意的是，视频线、音箱线应该安排专用线槽，避免与电源线共用。尤其是音箱线，由于它本身不具备屏蔽层，因此很容易受到干扰，另外左、右声道音箱线的长度应相等，以保证传输特性一致。

走明线主要是要兼顾美观和音响效果，通常靠墙布线，最好不要使用骑马钉，安装线槽会比较美观。线槽靠墙面用玻璃胶粘牢即可，既美观又实用。

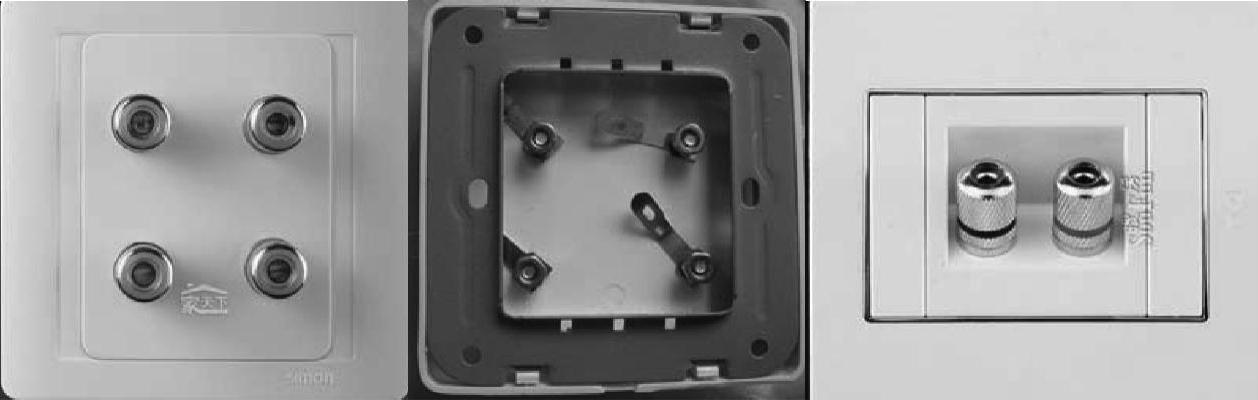

图5-21 音箱插座
