【摘要】：智能家居是利用综合布线技术、网络通信技术、安全防范技术、自动控制技术和音视频技术，让用户用更方便的手段来管理家庭设备。图5-9 智能家居示意图家庭综合布线是指将计算机网络、有线电视、窄带电话、多媒体影音中心和自动报警装置等设计进行集中控制的系统。

1.智能家居

如图5-9所示为智能家居示意图。随着人民生活水平的不断提高，家庭室内布线应适应居住环境的网络化、智能化的发展。智能家居是利用综合布线技术、网络通信技术、安全防范技术、自动控制技术和音视频技术，让用户用更方便的手段来管理家庭设备。由于智能家居采用的技术标准与协议的不同，大多数智能家居系统都采用综合布线方式，但少数系统可能并不采用综合布线技术，如电力载波，不论哪一种情况，都一定有对应的网络通信技术来完成所需的信号传输任务，因此网络通信技术是智能家居集成中关键的技术之一。

图5-9 智能家居示意图

家庭综合布线是指将计算机网络、有线电视、窄带电话、多媒体影音中心和自动报警装置等设计进行集中控制的系统。综合布线系统由家用信息接入箱（或称配线箱）、信号线和信号端口模块组成，各种线缆被信息接入箱集中控制，信号线和信号端口是各种应用系统的“神经”和“神经末梢”。

2.家庭综合布线

家庭综合布线系统与提供电能的供电系统不同，它们传输电压较低而频率高，故像这类线缆组成的系统被称为弱电布线系统。一般的家庭综合布线系统（见图5-10）主要由信息接入箱、信号线和信号端口组成，如果将综合布线系统比作数字家庭的神经系统，信息接入箱就是大脑，而信号线和信号端口就是神经和神经末梢。信息接入箱的作用是控制输入和输出的数据信息。信号线传输数据信息。信号端口接驳终端设备，如电视机、电话、计算机等。

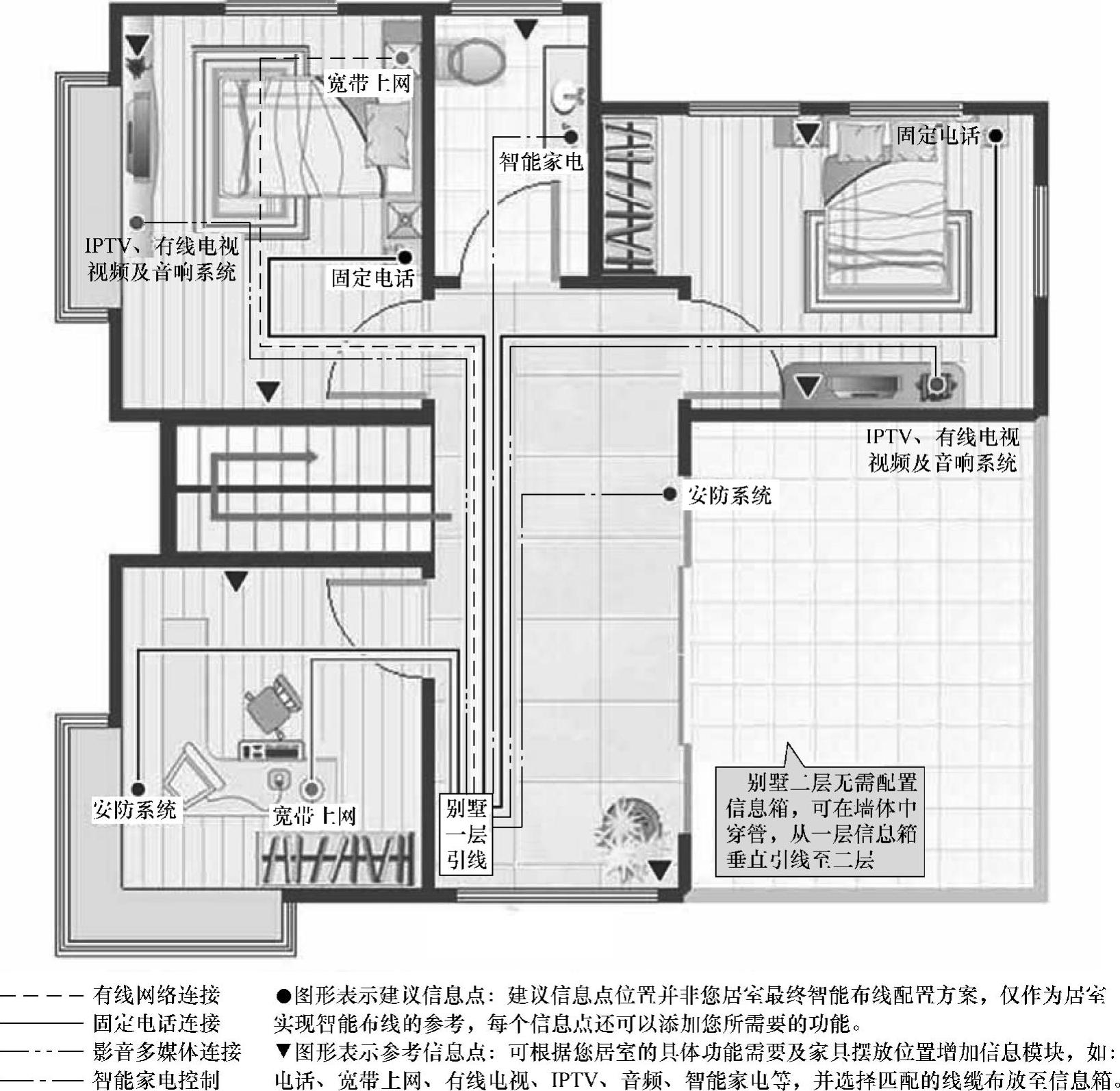

图5-10 家庭综合布线平面图

一般比较初级的信息接入箱至少能控制有线电视信号（当然包括卫星电视）、电话语音信号和网络数据信号这三种模拟信号或数字信号；而较高级的接入箱则能控制视频、音频（或AV）信号，如果所在的社区提供相应的服务，还可实现电子监控、自动报警、远程抄水电煤气表等一系列功能。
