【摘要】：图4-60 室内壁灯暗装布线LED是发光二极管英文的简称，它是一种半导体固体发光器件。LED灯带安装方法如下：1）计算所需的光带长度和重量，如扁四线灯带的单位重量约为0.25kg/m。图4-61 LED灯带3）每条灯带必须配一个专用插头，如图4-62所示。图4-62 LED灯带电源4）安装时要注意输入和输出端口，连接灯条时注意正负极的连接。原装卡子是全透明的，最好是安装完后在尾塞和插头处打上防水玻璃胶，这样防水性能会更好一些。

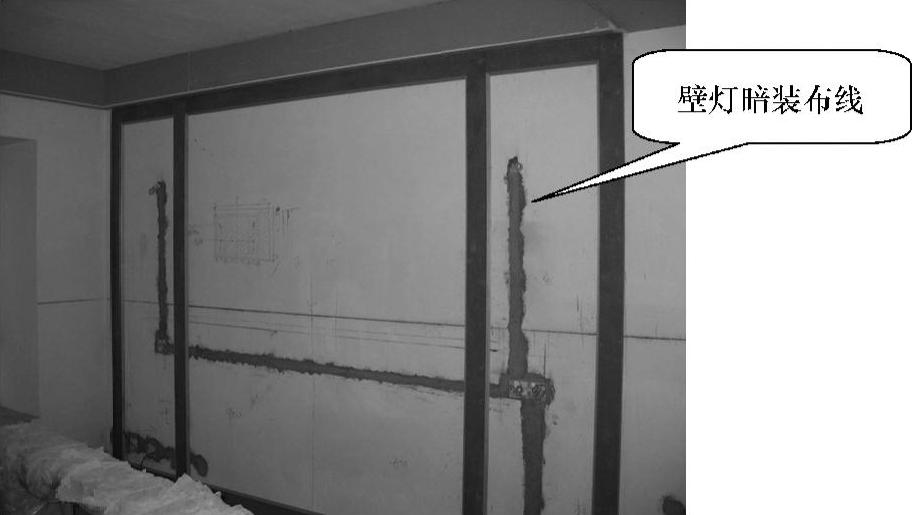

图4-60 室内壁灯暗装布线

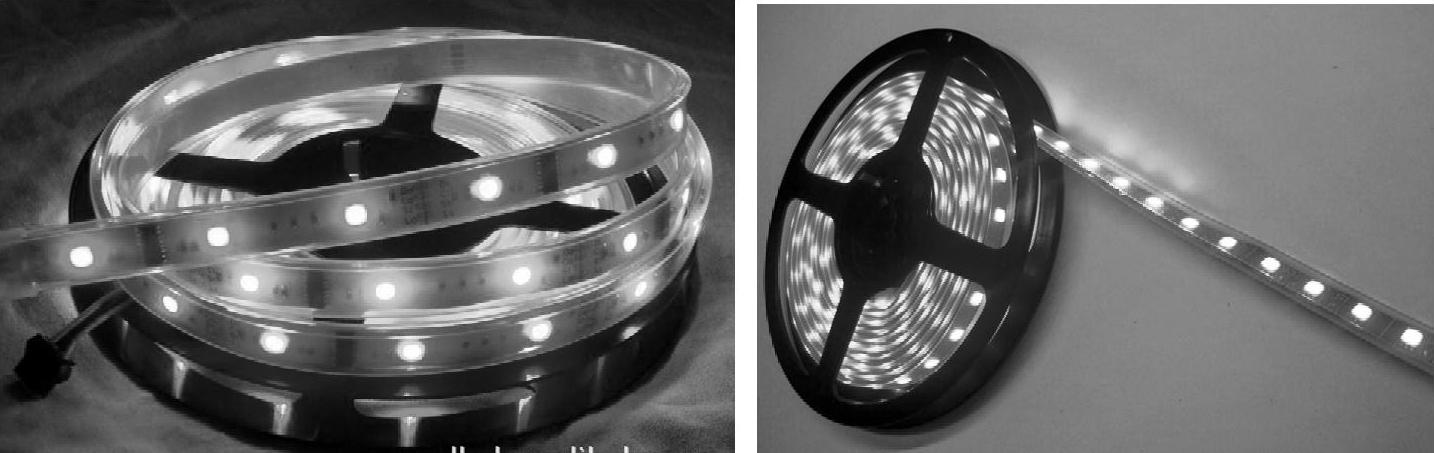

LED是发光二极管英文的简称，它是一种半导体固体发光器件。LED灯带是指把组装在带状的FPC（柔性印制电路板）或PCB（印制电路板）硬板上，形状像带子一样的灯带，如图4-61所示。它具有使用寿命长（正常寿命一般为（8～10）万h）、节能环保等特点，广泛应用于广告、景观照明、建筑物装饰装潢等许多场所。

LED灯带规格有圆二线、扁三线、扁四线、扁五线几种，不同灯带的功率也不一样，如每米圆二线LED灯带消耗功率为4W，而每米扁三线LED灯带消耗功率为5W，每米扁四线为5.5W、每米扁五线为7W。

LED灯带安装方法如下：

1）计算所需的光带长度和重量，如扁四线灯带的单位重量约为0.25kg/m。

2）长度确定后，在标记处剪断（灯带每米都有“剪刀”标记）灯带，如剪错或剪偏会导致1m灯带不亮。如有的光带生产时打标记可能会打偏一些，在剪之前注意仔细看一下标记处位置，按中间没连接的地方剪断即可。
