1.灯泡

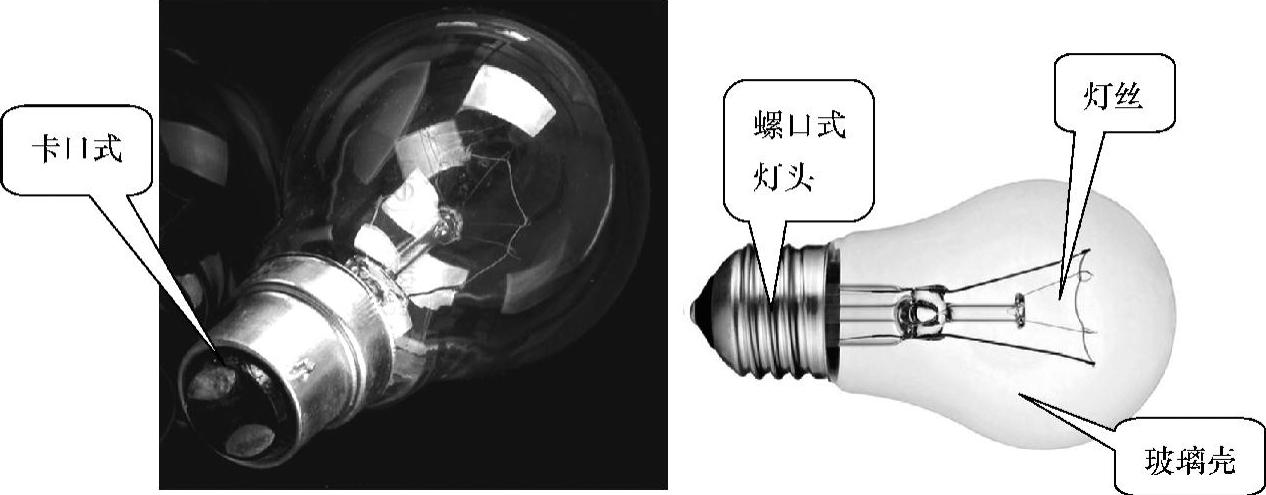

白炽灯泡主要由灯头、灯丝和玻璃壳三部分组成，其外形如图4-42所示。灯头分为螺口和卡口两种。白炽灯的发光原理是将灯丝通电加热到白炽状态，利用热辐射发出可见光的。白炽灯具有结构简单、使用可靠、安装方便、价格低廉等优点。缺点是发光效率低，寿命短，一般仅有1000h，能耗高。

图4-42 白炽灯泡

节能灯泡是继白炽灯、普通荧光灯之后发展起来的新一代节电光源。它具有光色柔和、显色性好、光通量高、无噪声、无频闪以及低压启动性能好等特点，与白炽灯相比节电高达80%，使用时间也长。节能灯主要是由灯头、节能电子镇流器和灯管组成，采用螺口或卡口灯头与电源相连，使用十分方便，其外形如图4-43所示。

2.灯座

灯座有两个作用，一是固定灯泡，二是与灯头保持良好接触，把电能传递给灯泡。灯座必须与灯泡的灯头配套使用才能发挥作用。

图4-43 节能灯泡

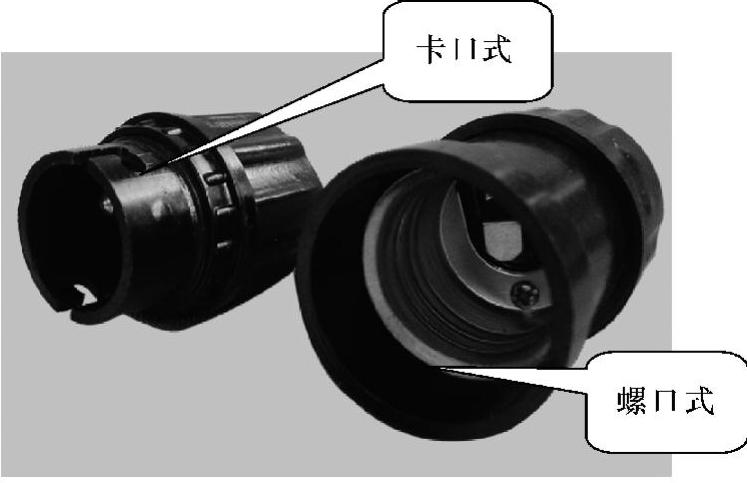

室内照明常用灯座按连接方式不同主要有卡口式（B系列）、螺口式（E系列）等，如图4-44所示。所谓螺口式就是灯头通过螺旋的连接形式与对应的灯头相配合，从而与电源连接；卡口就是灯泡与灯座的定位后，通过灯头上的两个触点与电源连接。显然，螺口式是一种面接触，灯具和电源能够可靠接通，而卡口式是一种点接触，接触电阻大。螺口式的连接方式相对卡口式而言，有可靠、安全等优点。字母B或E后的数字表示灯头的直径。

螺口式灯座的相线电极为灯座底部的舌片（中心电极），零线电极为旁侧弹片或灯座内金属螺壳；卡口式灯座无极性区分，接线时相线、零线可与任何一个电极连接均可。

按安装方式不同灯座又为吊灯座与平灯座两种，平灯座如图4-45所示。

图4-44 吊灯座

图4-45 平灯座

3.平灯座接线

平灯座一般安装在房屋内的顶部的天花板上，安装时先将预先埋在天花板内的护套线用电工刀切开护套线，并切掉护套外皮，然后用剥线钳剥去导线绝缘层，露出铜芯，再用螺钉旋具将开关引出的一根相线和电源的中性线固定在平灯座的两个接线柱上。为了安全起见，把来自开关的相线头接在连接中心簧片的接线柱上，把来自电源中性线的接线头接在螺纹圈的接线柱上。

平灯座上的白炽灯与节能灯如图4-46、图4-47所示，平灯座接线如图4-48所示。

4.吊灯座接线

吊灯座必须用两根绞合的塑料软线或花线作为与挂线盒的连接线。两端均应将线头绝缘层剥去，将上端塑料软线穿入挂线盒盖孔内，打个电工结（见图4-50），使其能承受吊灯的重量。然后把软线上端两个线头分别穿入挂线盒底座正中凸起部分的两个侧孔里，再分别接到两个接线桩上，罩上挂线盒盖。接着将下端塑料软线穿入吊灯座盖孔内，也打一个电工结，再把两个线头接到吊灯座上的两个接线桩上，罩上吊灯座盖即可。螺口式吊灯座的相线的连接同平灯座。吊灯座接线如图4-49所示。

图4-46 室内安装的白炽灯

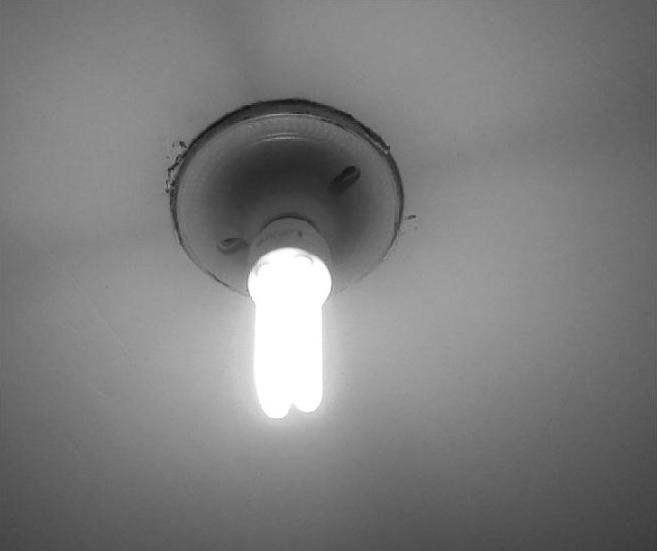

图4-47 室内安装的节能灯

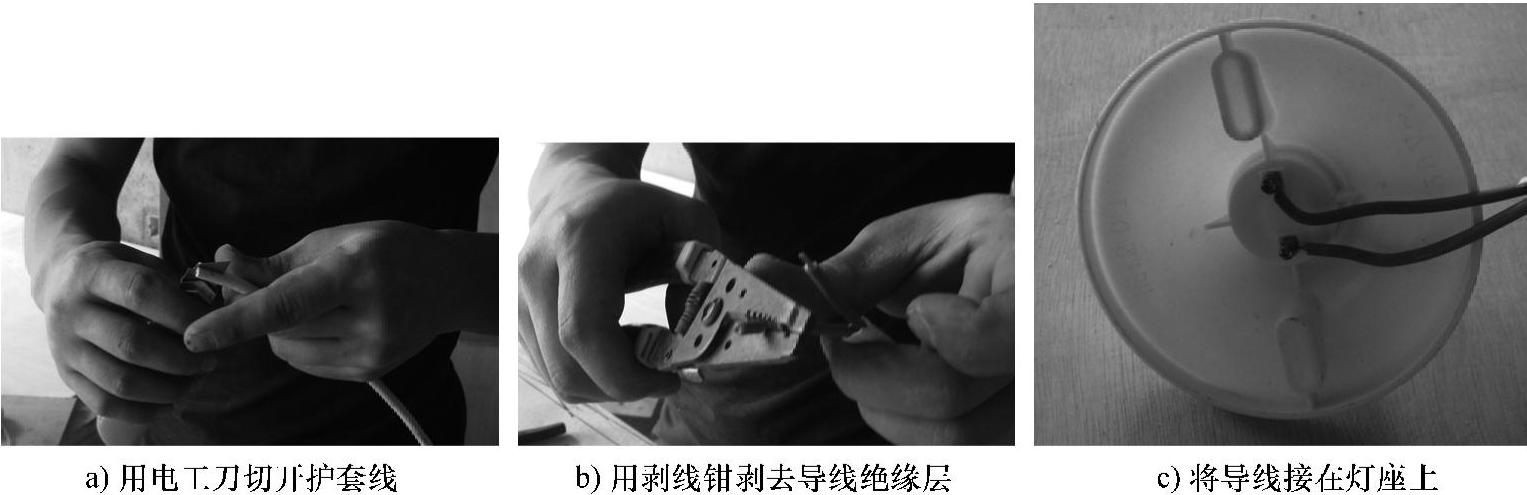

图4-48 平灯座接线

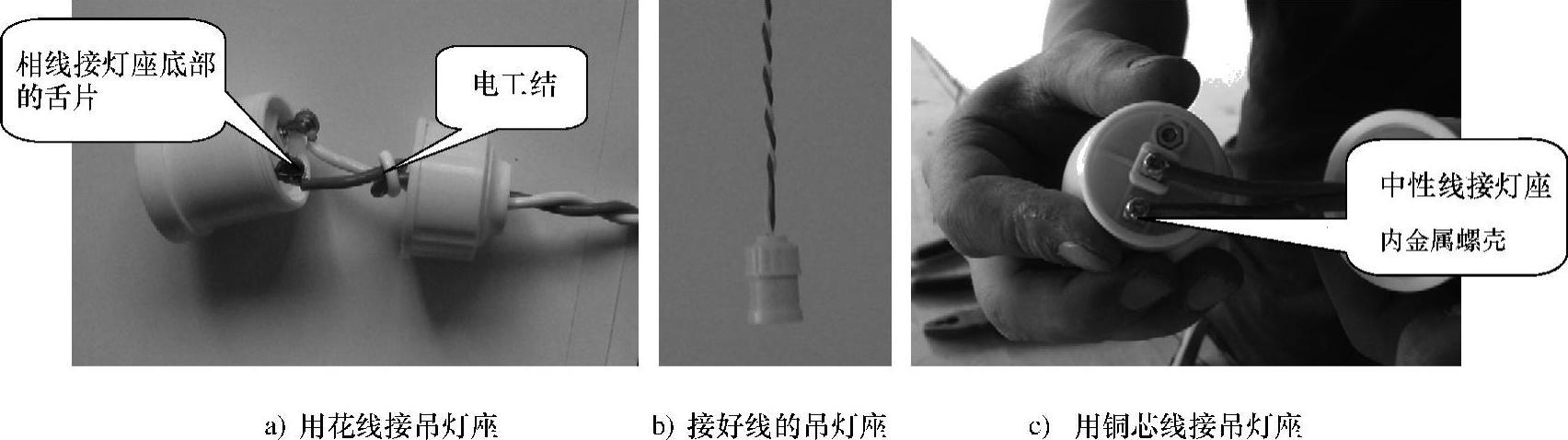

图4-49 吊灯座接线

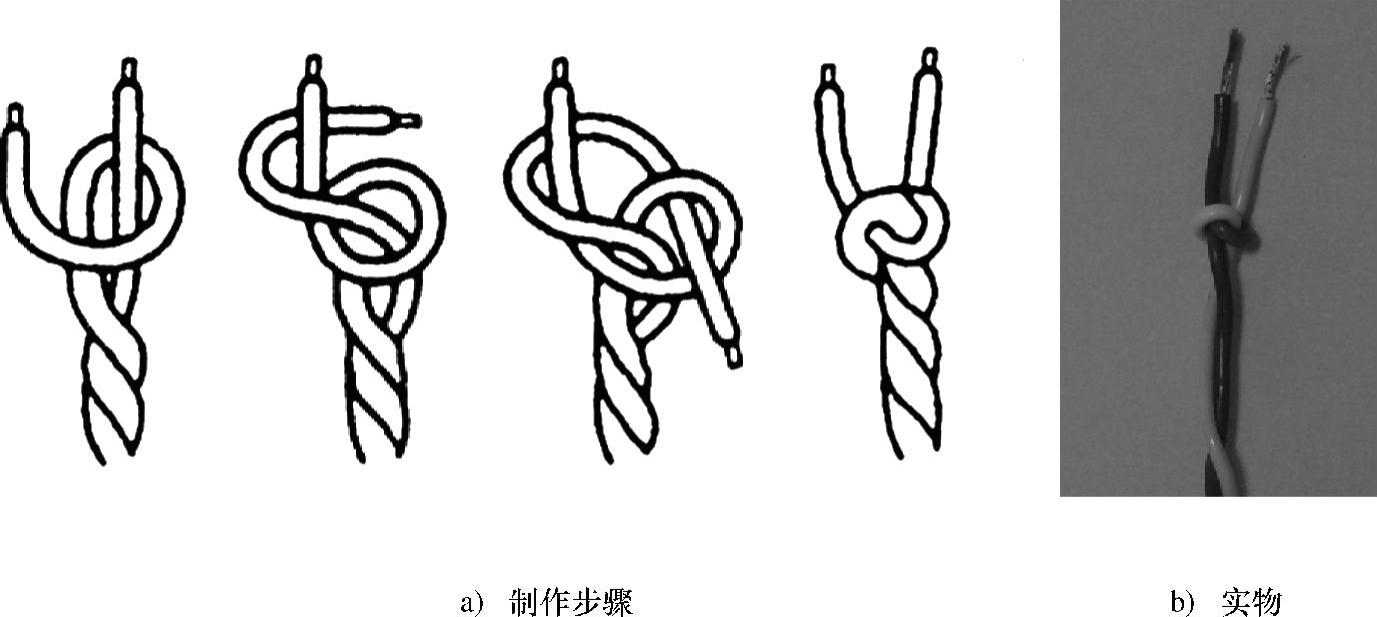

图4-50 电工结
