1.安装方式

插座的作用是为移动式照明电器、家用电器或其他用电设备提供电源。如用于生活的电扇、电熨斗、洗衣机、电冰箱、电视机和台灯等，用于生产的电烙铁、电钻等。可移动的用电设备，其电源必须通过插头从插座中引取，连接方便，不许用固定的方法在线路上直接引取。

插座的规格一般以额定电流和工作电压表示。其型号、规格应根据用电设备的工作环境和最大工作电流、额定电压来选择。

插座也有明装插座和暗装插座两种，明装插座时要先固定接线盒底座，暗装插座要预埋接线盒，然后将插座固定在接线盒上，如图4-37、图4-38所示。

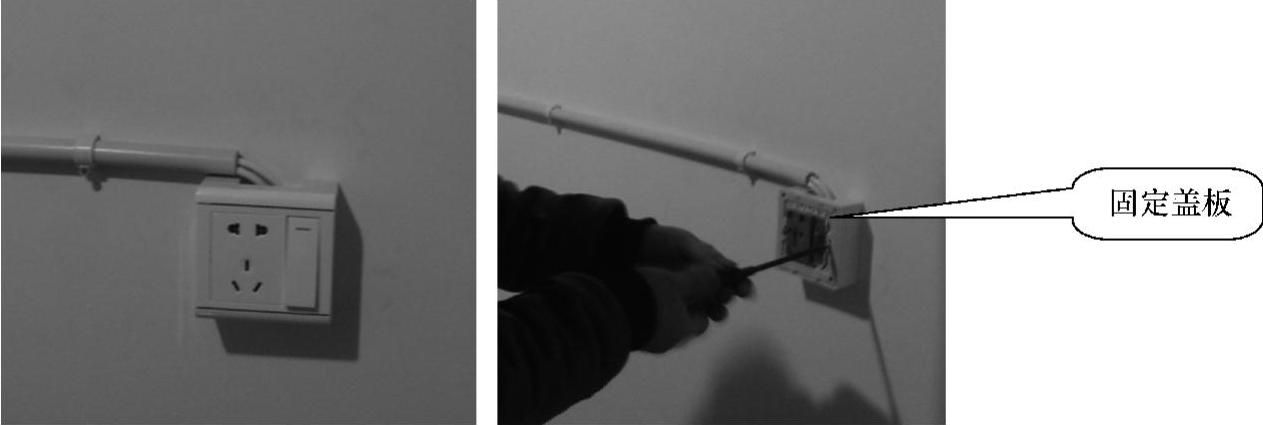

图4-37 明装在墙上的带开关电源插座

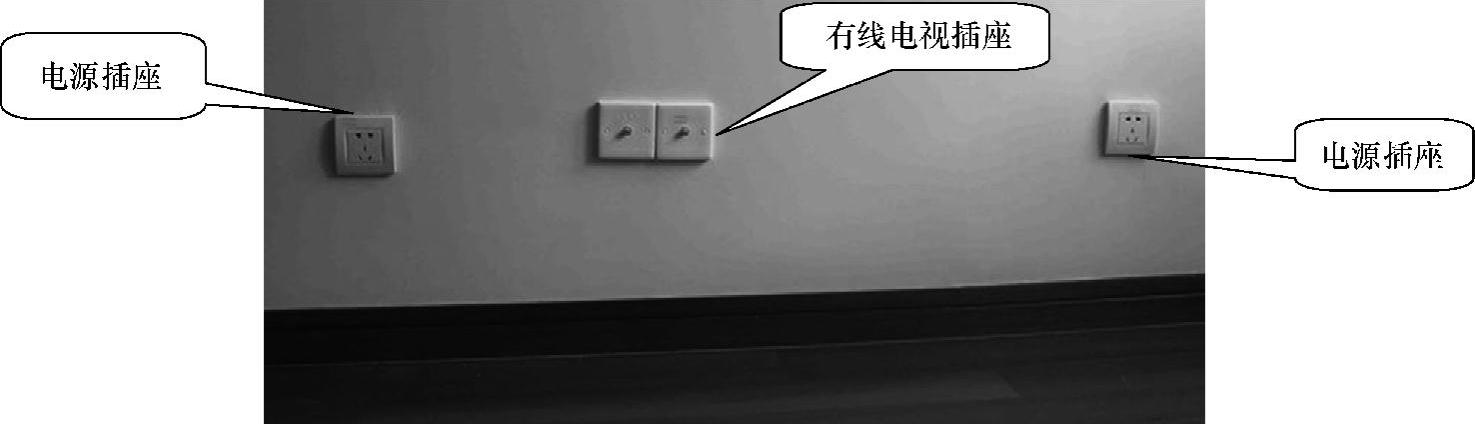

图4-38 暗装在墙上的电源插座与有线电视插座

暗装插座与暗装开关的安装方法大致相同。即按接线要求，将盒内甩出的导线与插座的连接好，将插座推入盒内对正盒眼，用螺钉固定牢固。固定时要使面板端正，并与墙面平齐。面板安装孔上有装饰帽的应一并装好。

2.插座的安装步骤与接线

单相双孔插座应水平并列安装，不许垂直安装。面对插座，右侧孔眼接线柱接相线，左侧孔眼接线柱接中性线（零线）。

单相三极插座的接地孔应置于顶部，不许倒装或横装。面对插座，右侧孔眼接相线L，左侧孔眼接中性线N。具体安装步骤如图4-39所示。

安装插座的额定电压必须与受电电压相符，其额定电流不应小于所控电器的额定电流。插座型号应根据所控电器的防触电类别来选用。

普通插座应安装在干燥、无尘的地方。插座的底边应距地0.3或1.8m，卫生间的电源插座应尽量远离淋浴器。供空调、浴霸、电热水器等大功率电器用的插座不宜与其他电器共用。安装在卫生间的防水型电源插座与安装在墙上的空调插座如图4-40、图4-41所示。

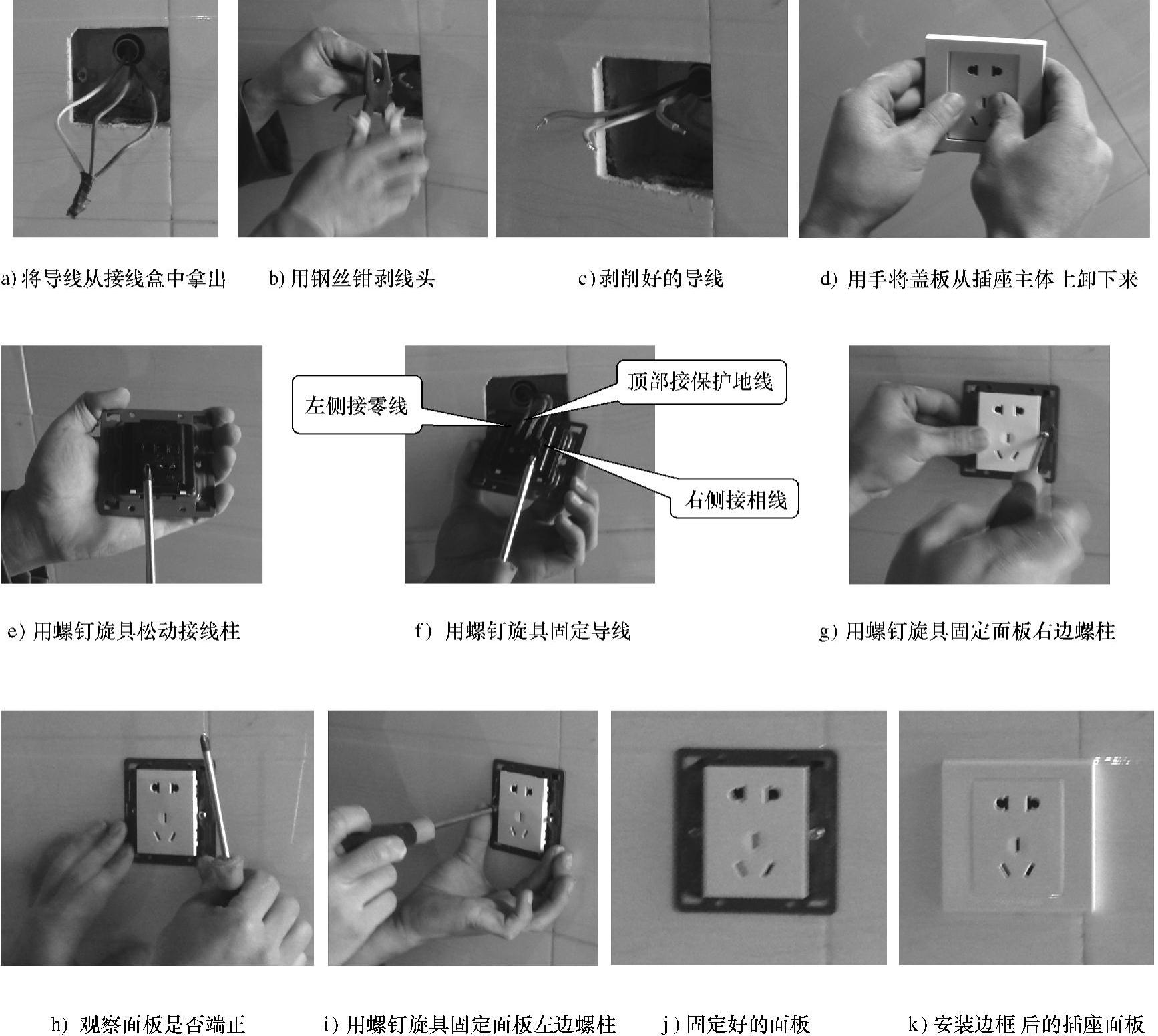

图4-39 三极电源插座安装步骤与接线

插座面板的安装步骤如下：

1）首先在安装接线时必须确认电源已断电，将导线从接线盒中拿出。

2）用手或使用一字槽螺钉旋具轻轻地将开关面板的边框/面板与固定架分离。

3）将墙上安装底盒内的三根电线按照接线孔的长度，逐一地剥去电线绝缘层，露出铜芯导线。

4）按照图4-39所示方法将导线对应地接入插座背板的接线孔中，使用螺钉旋具将接线孔的紧固螺钉拧紧，确认电线与接线孔连接可靠，接线正确。

5）将插座安装到底盒上，用螺钉旋具将螺钉拧入底盒座螺钉孔内，使插座面板固定。

6）将开关面板的边框/面板扣回到插座面板上。

7）检查插座面板的安装质量，上下应横平竖直，面板与墙壁之间应平整，没有空隙。

带开关的插座面板接线时应注意电源相线先要接入开关端子L，开关端子L1和插座端子L2用线短接好（有的插座内部已经连接好，不需要短接）。其他安装接线要求和步骤与普通插座面板一样，图4-40、图4-41分别为防水型电源插座和墙上空调插座。

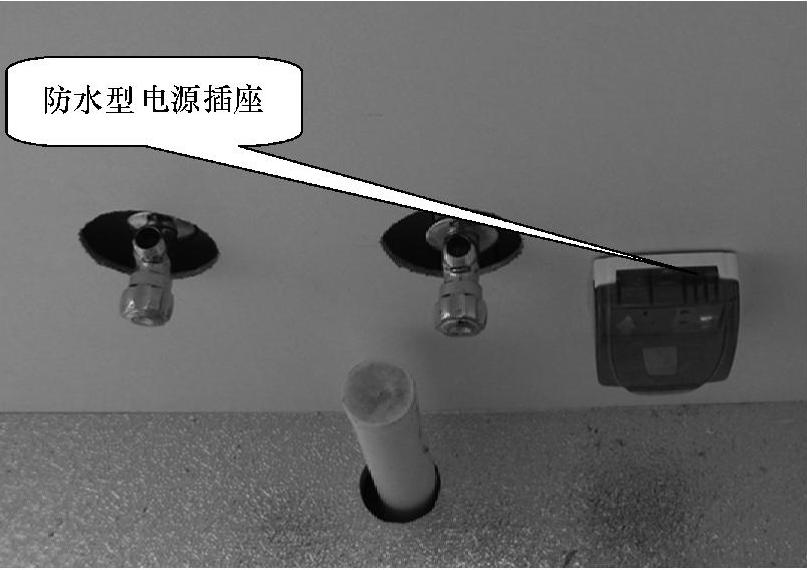

图4-40 安装在卫生间的防水型电源插座

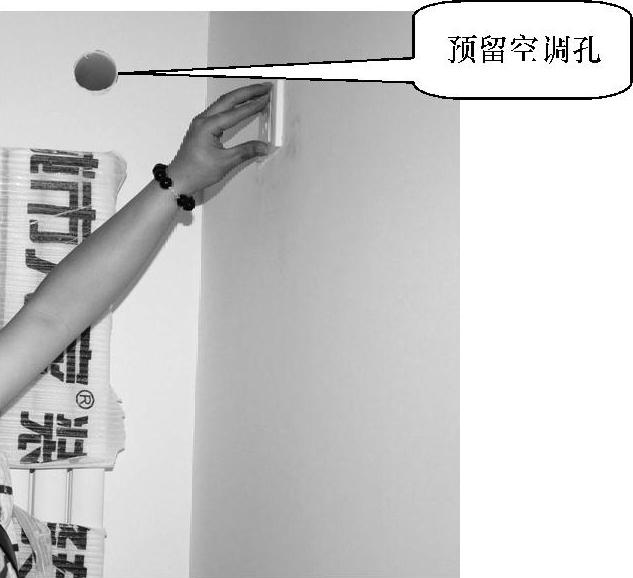

图4-41 安装在墙上的空调插座
