插座类型及安装高度详解

2023-08-18 理论教育版权反馈

【摘要】：普通电源插座安装高度大部分是底边距地面0.3m或1.4m。图4-33 普通电源插座2.三极（孔）电源插座三极电源插座，俗称三孔插座，插座的下方的两孔分别接相线L和零线N，上方的另一个孔与地线相接，如图4-34所示。图4-35 带开关的电源插座4.防水型电源插座防水型电源插座就是在插座面板外面加了一个防水盒，从而提高了用电的安全性。图4-36 防水型电源插座

1.普通电源插座

普通电源插座一般为单相10A两、三孔多用插座，俗称五孔插座，可同时插入两极和三极插头，形式多样，应用广泛，其实物如图4-33所示。一般安装在客厅、卧室、书房、阳台等地方。

普通电源插座安装高度大部分是底边距地面0.3m或1.4m。

图4-33 普通电源插座

2.三极（孔）电源插座

三极电源插座，俗称三孔插座，插座的下方的两孔分别接相线L和零线N，上方的另一个孔与地线相接，如图4-34所示。

图4-34 三极电源插座

一般而言，只有那些带有金属外壳的用电器才会使用三脚插头，即家用电器上的三脚插头，两个脚接用电部分，另外与接地插孔相应的脚是与家用电器的外壳接通的。这样把三脚插头插在三极插座里，在把用电部分连入电路的同时，也把外壳与大地连接起来，如果把外壳用导线接地，即使外壳带了电，也会从接地导线流走而呈现零电位，因此人体接触外壳也就没有危险了。空调电源插座一般选用15A三极插座。

3.带开关的电源插座

带开关的电源插座就是通过开关来控制插座是否有电的插座。对它的选择主要考虑两点：一个是解决家用电器的“待机耗电”的问题，另—个是方便人们使用。带开关电源插座适用于使用频繁、但平时又不需通电的家电产品，例如，热水器、洗衣机、微波炉、电饭煲、排气扇、消毒柜、电烤箱、空调器等电器，其优点在于不拔下插头，可通过开关操作控制家电产品的电源。

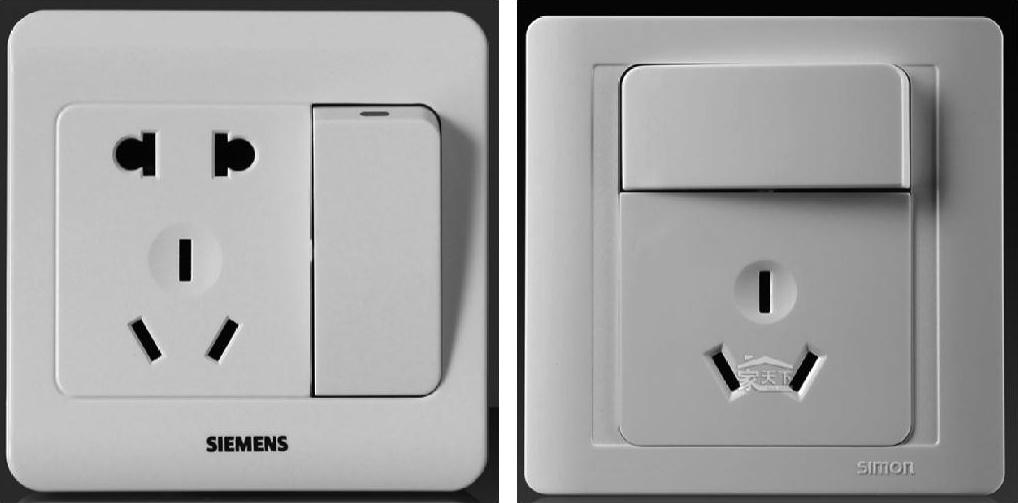

两种带开关的电源插座如图4-35所示。
