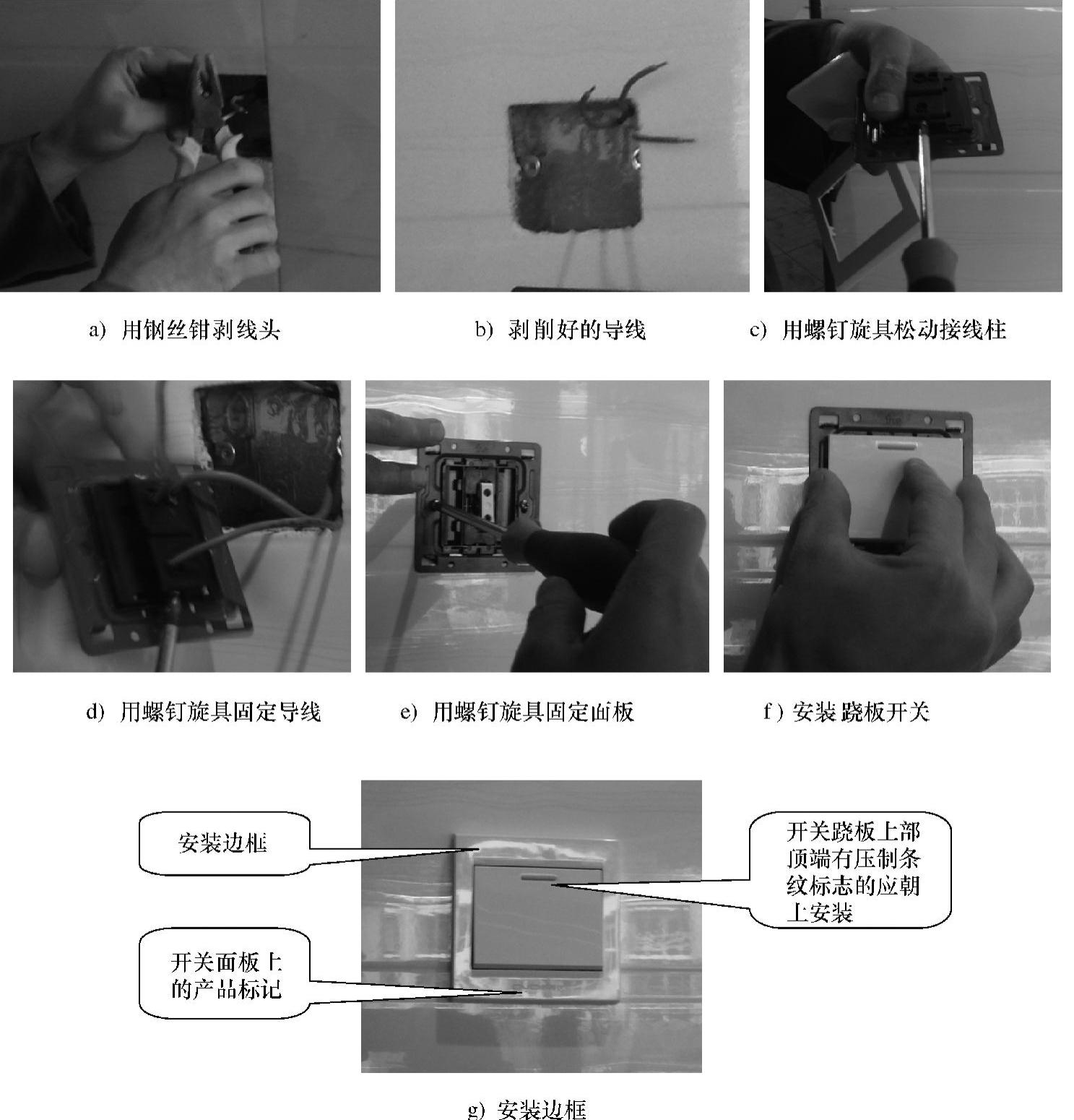

1.单控开关接线

单控开关就是只控制一根导线的开关，例如在一般的照明电路中，只控制相线L。螺口灯头接线要注意相线L接螺口灯头的底部，零线N接螺口灯头的周围的金属部分。如果零线N和相线L接反了，对电灯的本身没有什么影响，但对人身安全来说，就存在隐患。因为把相线和零线接反了，就等于把开关接在了零线上，当需要换灯泡时，即使把电灯关掉，灯泡上的金属部分也是带电的。那么，当人无意间接触到灯泡的金属部分时，就有触电的危险。如果零线和相线没有接反，开关控制的就是相线，关断开关，灯泡上的金属部分就不会带电，比较起来当然安全一些。单控开关接线如图4-25所示。

2.双控开关接线

图4-25 单控开关接线示意图

在图4-26中，S1、S2为两个单极双控开关，假设开关S1为楼梯下面的控制开关，S2为楼梯上面的控制开关。当开关S1的位置在L1位置，开关S2的位置在L2位置，灯泡EL没有通电。当上楼梯需要灯泡EL点亮时，将S1拨到L2位置，电源通过S1的L2连接线及S2形成闭合回路，灯泡EL电源接通点亮。上楼梯后将S2拨到L1位置。灯泡EL熄灭。

当下楼时，将开关S2拨到L2位置，电源又通过S1的L2连接线形成闭合回路，灯泡EL电源接通点亮。

当开关S1的位置在L1位置，开关S2位置在L2位置，灯泡EL没有通电。此时有人下楼时，将开关S2拨到L1位置，电源通过S1的L1连接线形成闭合回路，灯泡EL电源接通点亮。下楼后，将开关S1拨到L2位置，灯泡EL熄灭。

图4-26 两个单极双控开关控制一个灯泡接线图

以后重复上述操作，可在不同位置控制同一盏灯的通断。

3.调光、调速开关接线

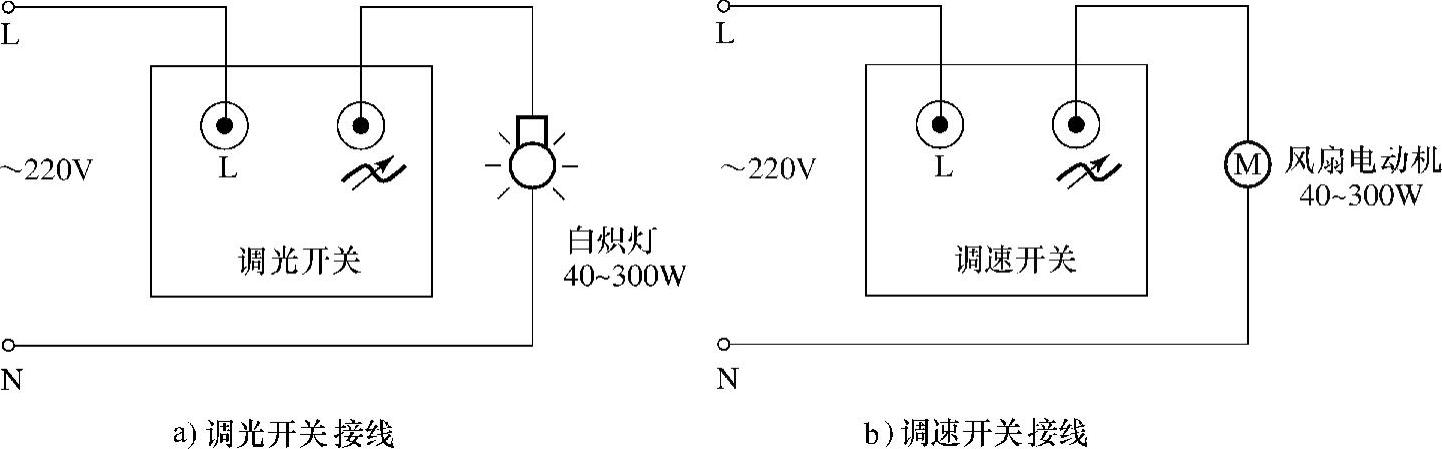

图4-27 调光、调速开关接线图

图4-27所示为调光、调速开关接线图。调光、调速开关是通过改变输出方波的占空比使负荷上的平均电流、功率从0～100%变化、从而改变负荷、灯光亮度/电动机速度。利用脉宽调制（PWM）方式实现调光/调速。它的优点是电源的能量能得到充分利用，电路的效率高。例如：当输出为50%的方波时，脉宽调制（PWM）电路输出能量功率也为50%，即几乎所有的能量都转换给负荷。而采用常见的电阻降压调速时，要使负荷获得电源最大50%的功率，电源必须提供71%以上的输出功率，这其中21%消耗在电阻的压降及热耗上。大部分能量在电阻上被消耗掉了，剩下才是输出的能量，转换效率非常低。另外，采用脉宽调制（PWM）方式，可以使负荷在工作时得到几乎满电源电压、这样有利于克服电动机内在的绕组电阻压降而使电动机产生更大的转矩。

调光开关只适应白炽灯，不能用于一般节能灯、荧光灯等光源调光。安装调光、调速开关时，应首先看清使用说明书，了解开关的额定电流和电压范围。用于普通照明负荷功率在40～300W时，可选用5A以下的开关。

4.声光控延时开关接线

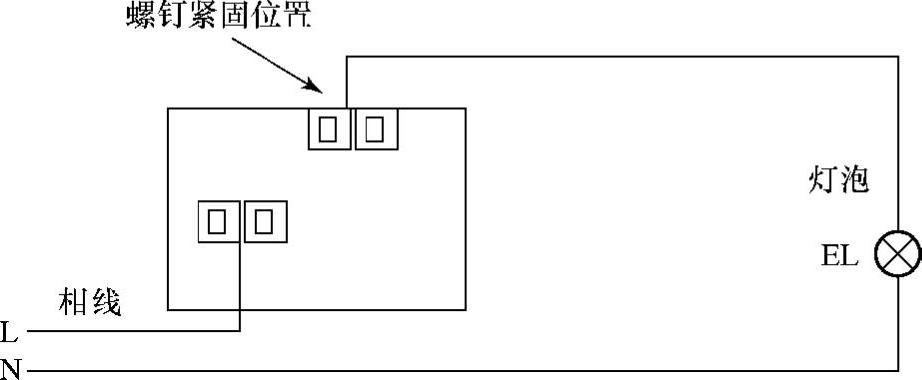

螺口型声光控延时开关与安装平灯座照明灯的方法一样，如图4-28所示。

安装面板型声光控延时开关与机械开关—样，可串联在灯泡回路中的相线上工作，因此，无须更改原来线路，可根据固定孔及外观要求选择合适的声光双控延时开关直接更换，接线时也不需考虑极性。用声光控延时开关控制照明灯电路原理图如图2-17所示。

安装声光控延时开关时还应注意以下几点：

1）尽可能将声光控延时开关装在人手不及的高度以上，以减少人为损坏和避免丢失，延长实际使用寿命。安装位置应尽可能符合环境的实际照度，避免人为遮光或者受其他持续强光干扰。

图4-28 声光控延时开关接线图

2）普通型声光控延时开关所控灯泡负荷不得大于60W，严禁一只开关控制多个灯泡，当控制负荷较大时，可在购买时向生产厂商特别提出。如果要控制几个灯泡可以加装一个小型的继电器。

3）安装时不得带电接线，并严禁灯泡灯口短路，以防造成开关损坏。

4）安装时采光头应向上垂直安装，且避开所控灯光照射。要及时或定期擦净采光头的灰尘，以免影响光电转换效果。

5.触摸延时开关接线

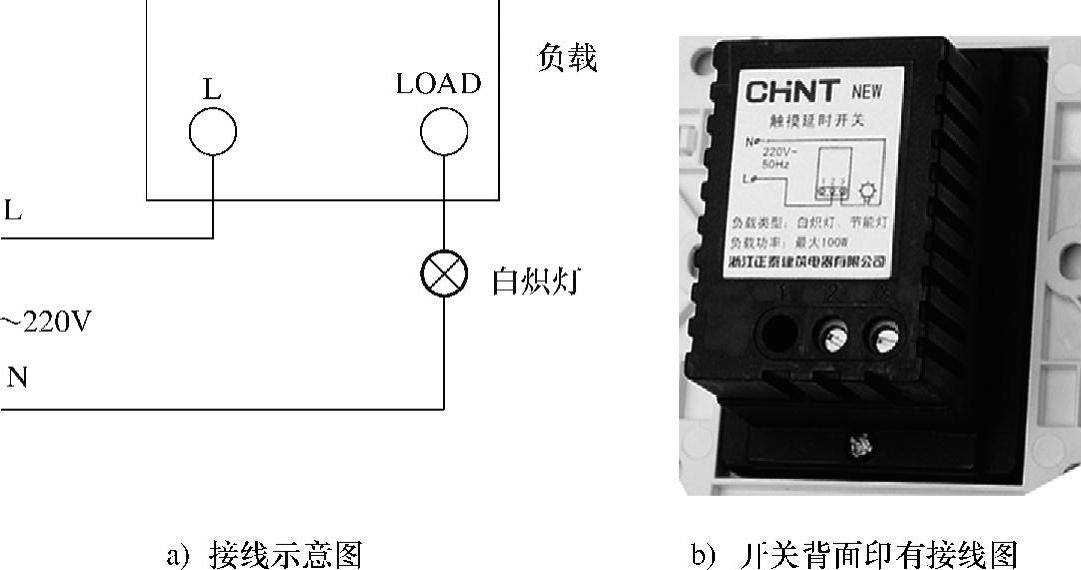

由图4-29可知，触摸延时开关是与白炽灯串联在一起的，其电路原理图如图2-18所示。也就是说，即使在灯不亮时，它本身也是耗电的，电源经过灯提供，换句话讲，灯不是没工作，只是工作的电流远小于点亮时的电流而已，所以负荷只能是白炽灯这种纯电阻式的，如果是节能灯的话，将有可能因为负荷内阻过高而导致开关电路无法正常工作。
