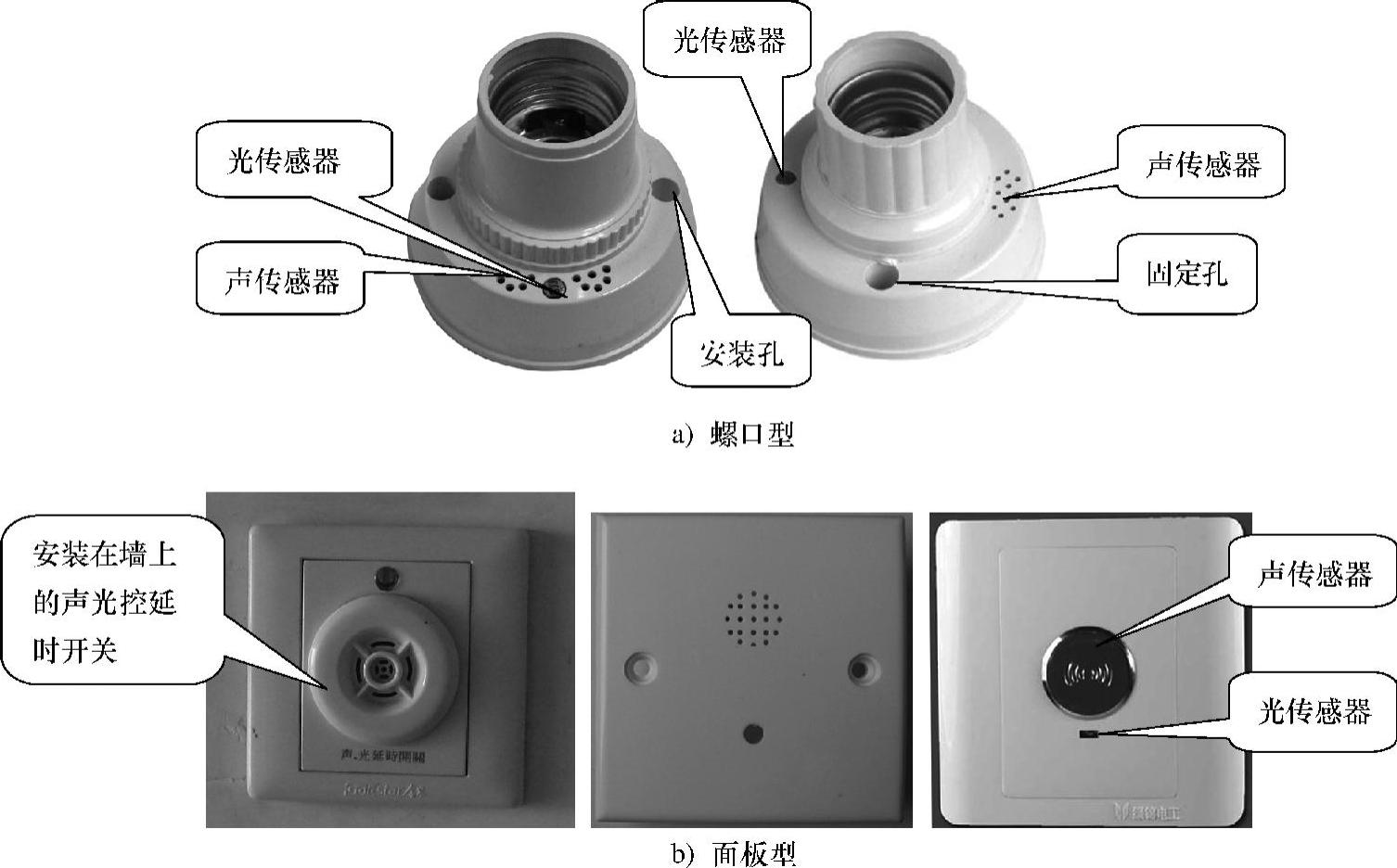

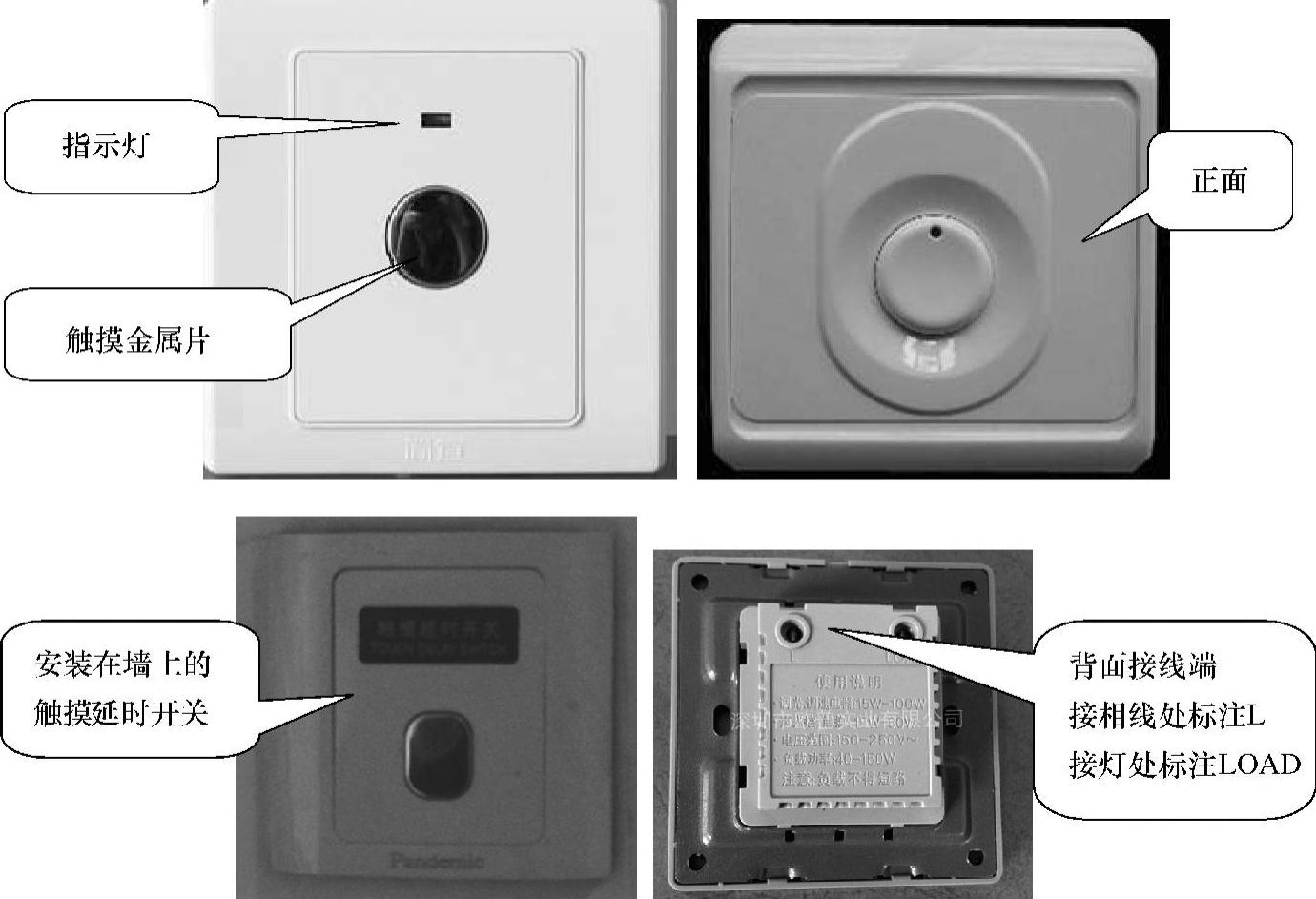

【摘要】：图4-20 各种跷板开关实物图4-21 双控开关底面接线端调光开关不能与节能灯、荧光灯配合使用。图4-22 调光、调速开关常用的声光控延时开关有螺口型和面板型两大类，如图4-23所示。面板型声光控延时开关一般安装在原来的机械开关位置处。图4-23 常用声光控延时开关的外形5.触摸延时开关触摸延时开关利用人体的感应信号，去控制电灯的开关。

1.拉线开关

开关的作用是接通和断开电路。

照明线路常用的开关有拉线开关、扳把开关、平开关（跷板开关）等。在住宅的楼道等公共场所为了节约用电、方便使用，还安装了延时开关（如按钮式延时开关、触摸开关、楼道声控开关等），以使人员离开后开关能自动断电，灯自动熄灭。

拉线开关用拉动一根绝缘线可使开关接通或断开电源，很安全，安装高度不宜小于1.8m，一般以圆木做底座，如图4-19所示。

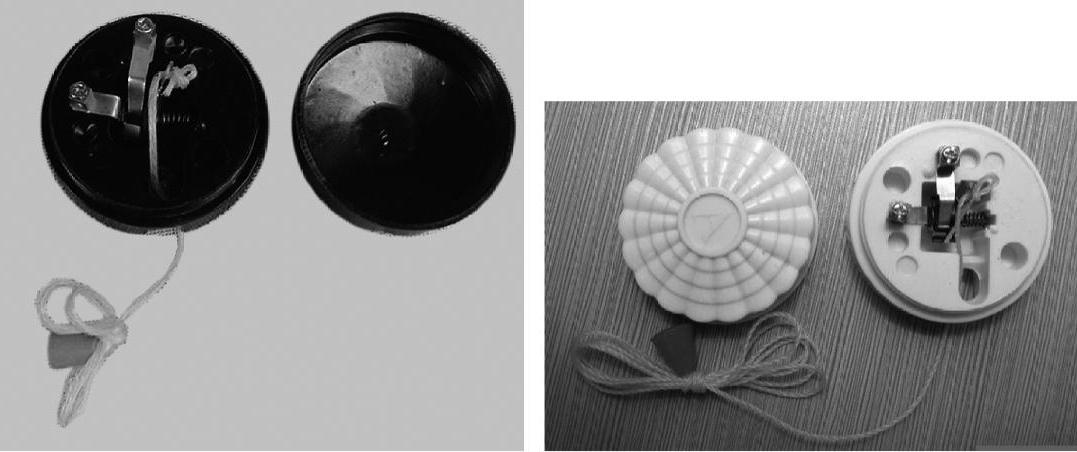

图4-19 拉线开关实物

2.跷板开关

跷板开关（见图4-20）按其结构不同，分为单极开关、双极开关、三极开关与四极开关，其中双极开关、三极开关与四极开关又统称为多位开关。跷板开关按其功能又分为单控开关与双控开关等。

单控开关就是一只开关控制一只灯，两只开关控制不同的两只灯，三只开关控制不同的三只灯，四只开关控制不同的四只灯。多位开关就是几个开关并列在一个面板上，并且各自控制各自的灯。多位开关也称为双联或三联、四联，一开或二开、三开、四开，或一位、二位、三位、四位等开关。

双控开关就是两个开关在不同位置可以控制同一盏灯的通断，常用于客厅、楼梯、卧房等位置。一般没有一个面板上是单控开关与双控开关同时存在的，一个面板只能全是单控开关或全是双控开关。单控开关不可当双控开关用，双控开关可当单控开关用。双控开关底面接线端如图4-21所示。

3.调光、调速开关

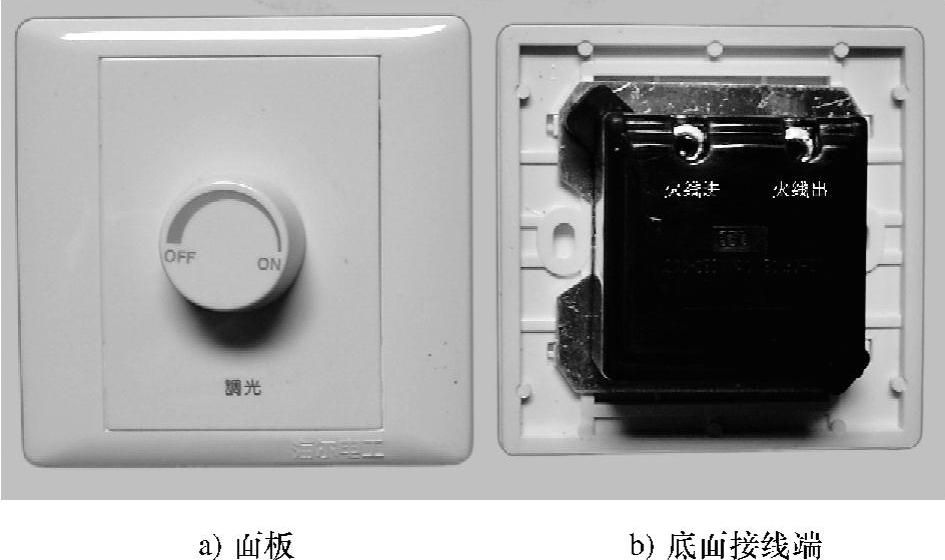

调光、调速开关多用于控制台灯、床头灯与电风扇，如图4-22所示，调光、调速开关是利用晶闸管等电子元器件组成，其工作原理就是通过旋钮调节用电负荷的电流大小，达到调光、调速的目的。安装时要分清相线（火线）的进线端与出线端。

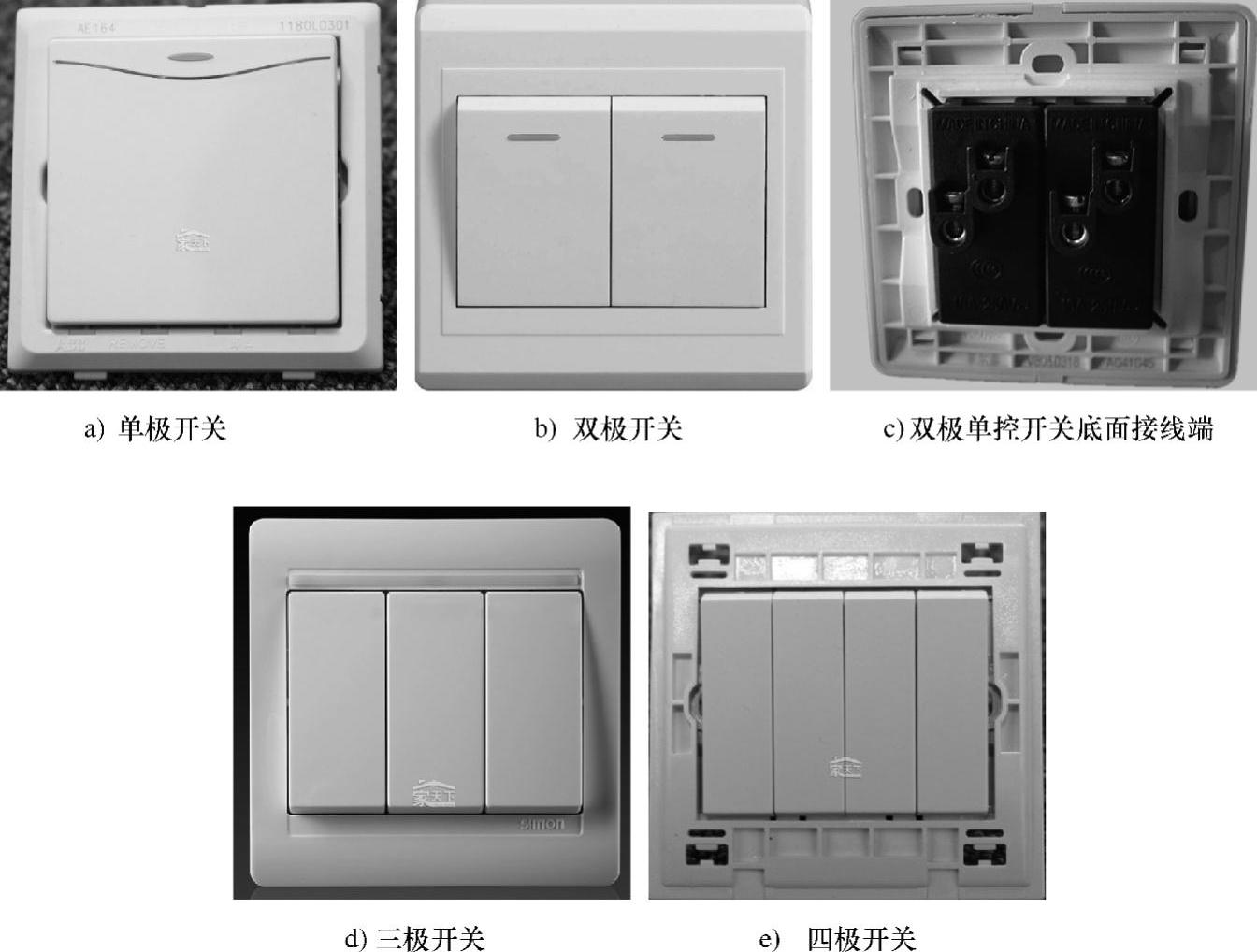

图4-20 各种跷板开关实物

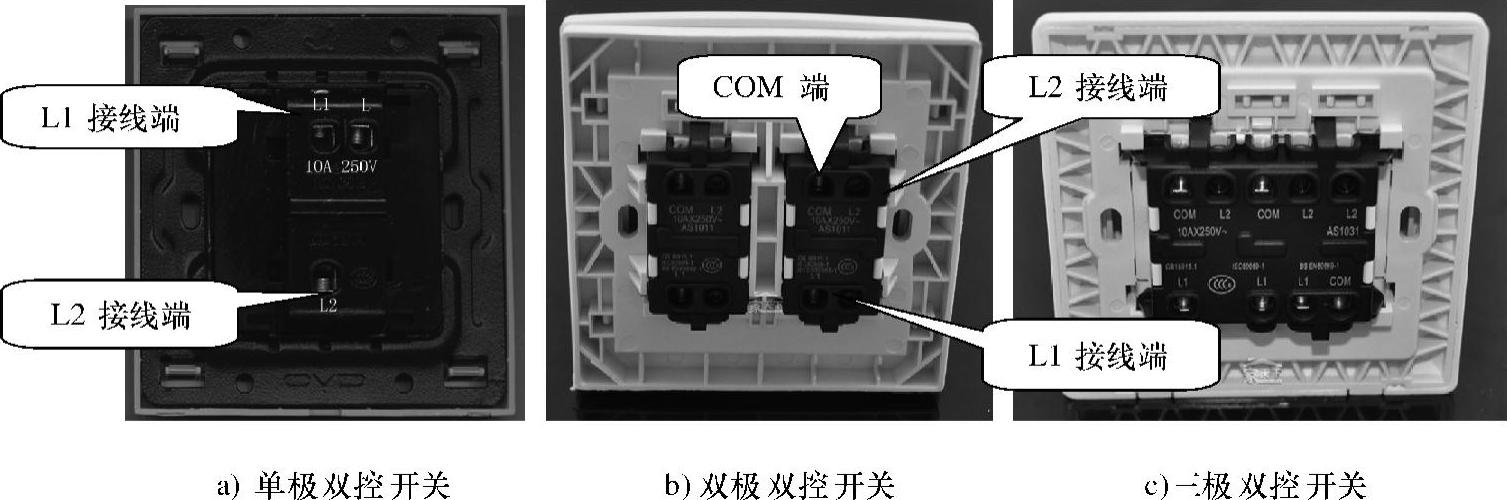

图4-21 双控开关底面接线端

调光开关不能与节能灯、荧光灯配合使用。调光开关一般不宜与调速开关互换使用。

4.声、光控延时开关

声、光控延时开关是集声学、光学和延时技术为一体组成的自动照明开关，广泛用于楼道、建筑物走廊、洗漱室、厕所、厂房、庭院等场所，是现代极理想的新颖绿色照明开关，并可延长灯泡使用寿命。

声、光控延时开关必须同时具备两个条件，有声、光才起作用。从声光控延时开关的结构上分析，开关面板表面装有光传感器，如光敏二极管或光敏电阻器，内部装有声传感器，如驻极体传声器（话筒）。而光传感器的敏感效应，只有在黑暗时才起到作用。也就是说当天色变暗到一定程度，光敏二极管感应后会在电子线路中产生一个脉冲电流，使光敏二极管一路电路处在关闭状态，这时在楼梯口等处只要有脚步声、说话声、拍手声等声源时，驻极体传声器就会同样产生脉冲电流，这时声光控制开关电路就接通。灯亮，延时一段时间后自动熄灭，从而实现了“人来灯亮，人去灯熄”，杜绝了长明灯，免去了在黑暗中寻找开关的麻烦，尤其是上下楼道带来的不便。
