【摘要】：配电箱的安装高度应按设计要求确定。剩余电流断路器一般设置在电源总闸开关的右边，作为控制与漏电保护。

配电箱内一般装有的电能表、熔断器、剩余电流断路器和普通断路器等，如图4-17所示。

配电箱的安装高度应按设计要求确定。配电箱底边距地面的高度：一般暗装配电箱为1.4m；明装配电箱和明装照明配电盘不应小于1.8m；装在户外时对地距离不应小于2.5m；配电箱安装的垂直偏差不应大于3mm，操作手柄距侧墙的距离不应小于200mm。

在240mm厚的墙壁内装配电箱时，应在土建工程砌砖时预留比箱体各边大20mm的墙洞。其墙后壁需加装10mm厚的石棉板和直径为2mm、孔洞为10mm的铁丝网，再用1：2水泥砂浆抹平，以防开裂。

配电箱与墙壁接触部分均应涂刷防腐漆，箱内壁和盘面应涂刷两道灰色油漆。箱门油漆的颜色，除设计有特殊要求外，一般与工程门窗的颜色相同。铁制配电箱需先涂樟丹漆，再涂油漆。

配电箱内连接电能表、互感器等的二次导线，应采用截面积不小于2.5mm²的铜芯绝缘导线。

为了提高动力配电箱中配线的绝缘强度和便于维护，导线均需按相的颜色套上软塑料套管，分别以黄、绿、红、黑色表示L1、L2、L3相和零线。

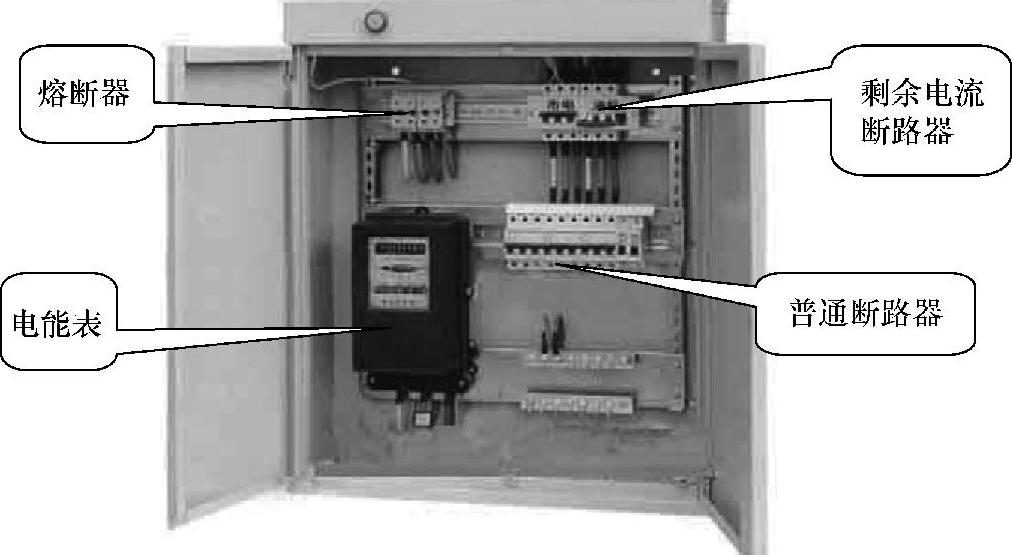

图4-17 配电箱

接零系统中的零线，应在引入线处或线路末端的配电箱处做好重复接地。

2.家庭配电箱的安装

家庭配电箱的箱体一般嵌入在墙壁内。在预埋管线工作完毕后，将配电箱的箱体置于墙体预留空间，做好线管与箱体的连接和跨接地线的连接；然后调整箱体位置，使箱体水平度、垂直度符合要求，箱面与墙平齐；最好在箱体四周填实水泥砂浆，处理好墙面。

家庭配电箱内一般装有电源总闸开关、剩余电流断路器和回路控制断路器，如图4-18所示。

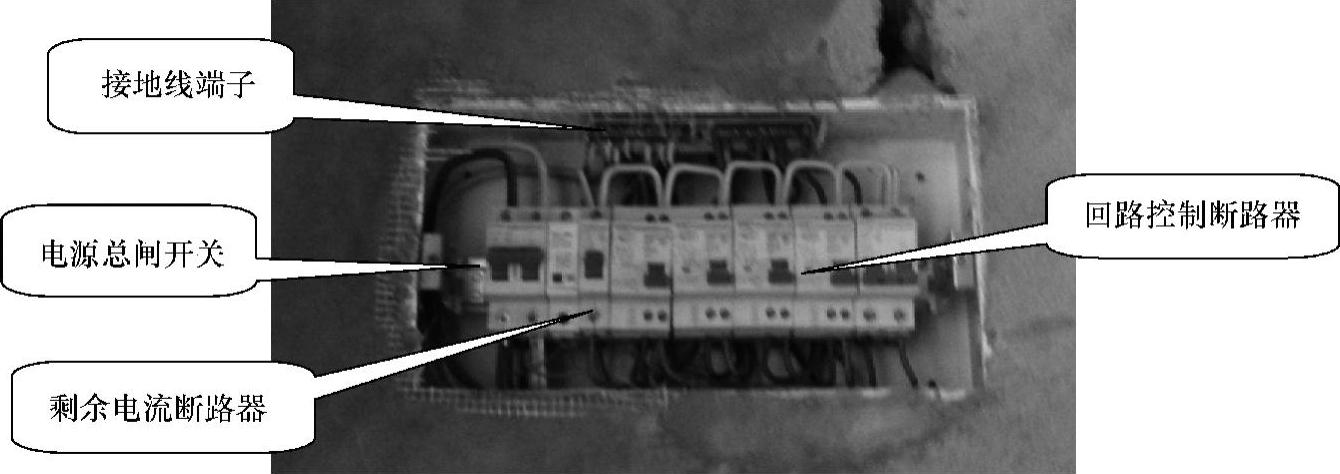

图4-18 家庭配电箱

电源总闸开关一般位于配电箱的最左边，控制用户的总电源。拉下电源总闸开关，即可同时切断入户的交流220V电源的相线和零线。

剩余电流断路器一般设置在电源总闸开关的右边，作为控制与漏电保护。剩余电流断路器平时朝上处于“闭合”位置，当户内线路或电器发生漏电或万一有人触电时，剩余电流断路器会迅速动作切断电源。

回路控制断路器一般设置在配电箱的右边，将电源分若干路向户内供电。对于小户型住宅（如一室一厅），可分为照明回路、插座回路和空调回路；对于中等户型、大户型住宅（如两室一厅一厨一卫，三室一厅一厨一卫等），在小户型住宅回路的基础上可以考虑适当增设一些控制回路，如客厅回路、主卧室回路、次卧室回路、厨房回路、空调1回路，空调2回路等，一般可设置8个以上的回路。居室数量越多，设置的回路就越多，其目的是达到用电安全、方便。
