1.低压断路器

低压断路器俗称自动空气开关，其功能相当于刀开关、熔断器的组合，主要用在低压电网中，既可手动又可电动分合电路，且可对电路或用电设备实现过负荷、短路和欠电压等保护，也可以用于不频繁起动电动机，是一种重要的控制和保护电器。断路器都装有灭弧装置，因此，它可以安全地带负荷合闸与分闸。

低压断路器种类较多，按用途分有保护电动机用、保护配电线路用、保护照明线路、漏电保护用；按结构型式分有框架式（也称为万能式）和塑料外壳式（也称为装置式）断路器。按极数分有单极、双极、三极和四极断路器。部分低压塑料外壳断路器如图4-5所示。

家用断路器通常指额定电压在500V以下、额定电流在100A以下的小型塑料外壳式低压断路器。这一类型断路器体积小、安装方便、工作可靠，适用于照明线路、小容量的动力设备作过负荷与短路保护，广泛用于工业、商业、高层建筑和民用住宅等各种场合，逐渐取代开启式负荷开关。

图4-5 部分低压塑料外壳式断路器

2.剩余电流断路器（曾称为漏电保护断路器）

剩余电流断路器具有断路器和剩余电流保护的双重功能。在正常条件下接通、承载和分断电流；以及在规定条件下，在设备漏电或人身触电时，当剩余电流（漏电流）达到一个规定值时使触头断开，迅速断开电路，保护人身和设备的安全。因而使用十分广泛。

小容量剩余电流断路器一般是在塑料外壳式断路器上附加检漏动作元件；大容量的一般由单独的剩余电流断路器和继电器组合而成；具有过负荷和短路保护特性的则称为剩余电流断路器。

剩余电流断路器一般分为单相家用型和工业型两类。漏电保护有电磁式电流动作型、电压动作型和晶体管或集成电路电流动作型等。

剩余电流断路器的主要型号有DZ4-20L、DZ15L、DZL-16、DZL18-20、DZ47LE等，其中DZL18-20型由于放大器采用了集成电路，因而体积更小、动作更灵敏、工作更可靠。

DZ47LE系列漏电保护断路器由DZ47小型断路器和漏电脱扣器拼装组合而成。它适用于交流50Hz、额定电压至400V、额定电流至32A的线路中，作剩余电流保护之用。当有人触电或电路泄漏电流超过规定值时，剩余电流断路器能在极短的时间内自动切断电源，保障人身安全和防止设备因发生泄漏电流造成的事故。DZ47LE-63C16型剩余电流断路器外形如图4-6a所示，DZ47LE-32C32型剩余电流断路器外形如图4-6b所示。

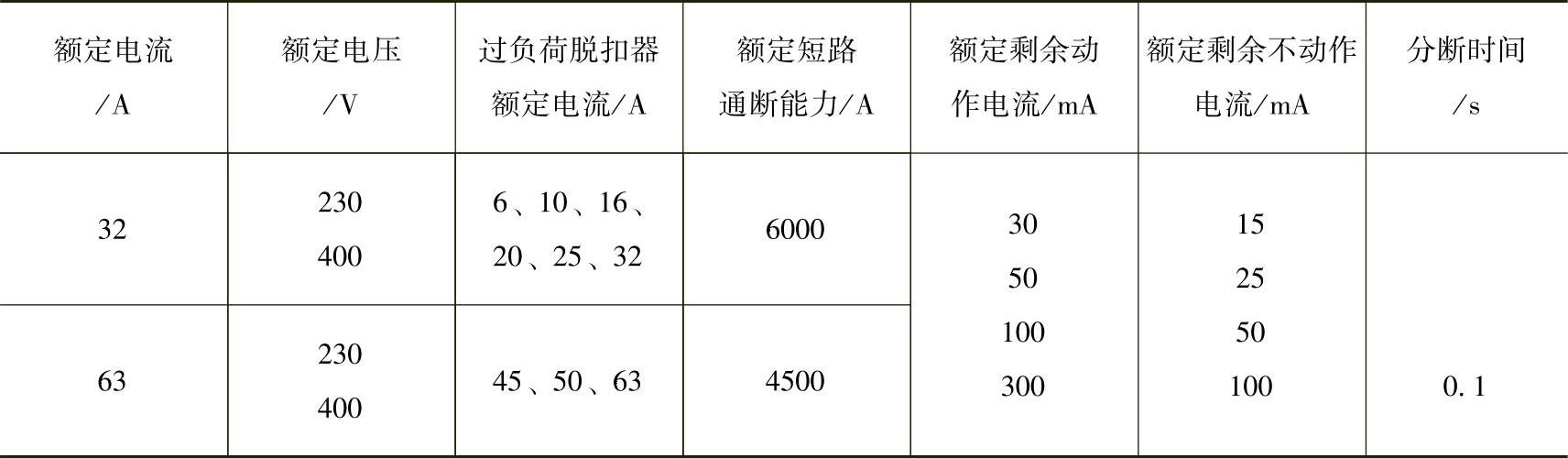

DZ47LE系列剩余电流断路器的基本技术参数如表4-1所示。

图4-6 DZ47LE系列剩余电流断路器

表4-1 DZ47LE系列剩余电流断路器的基本技术参数

3.剩余电流断路器的接线

安装剩余电流断路器时应注意以下事项：

1）剩余电流断路器的安装应根据所需的场合，选用合适的剩余电流断路器。因为各厂商生产的剩余电流断路器结构各有差异，因此安装前应认真仔细地阅读说明书，防止接错线或装错。

2）剩余电流断路器应安装在通风干燥，避免振动、雨淋、灰尘和有害气体侵蚀的场所。对组合式剩余电流断路器，其零序电流互感器不能摔跌和敲击，并且安装时应离开外磁场源和大电流回路20cm以上。

3）组合式剩余电流断路器的零序电流互感器的穿线，电流型和普通脉冲型穿2根以上导线时，应按同一方向整理成一束穿过互感器；鉴相鉴幅型穿线具有方向性，导线穿过互感器的方向应与电流方向相同，不得穿反。

4）为保证剩余电流断路器的正常运行，安装后应首先测试动作合格再投入运行。正确测试保护器的操作方法，应执行（DL/T 499—2001）《农村低压电力技术规程》中5.8.4的规定，“剩余电流动作保护器安装后应进行如下检测：1）带负荷分、合开关3次，不得误动作；2）用试验按钮试跳3次，应正确动作；3）各相用1kΩ左右试验电阻或40～60W灯泡接地试跳3次，应正确动作”，并做好测试记录。对误动或拒动的断路器，应查明原因并处理合格后再送电。

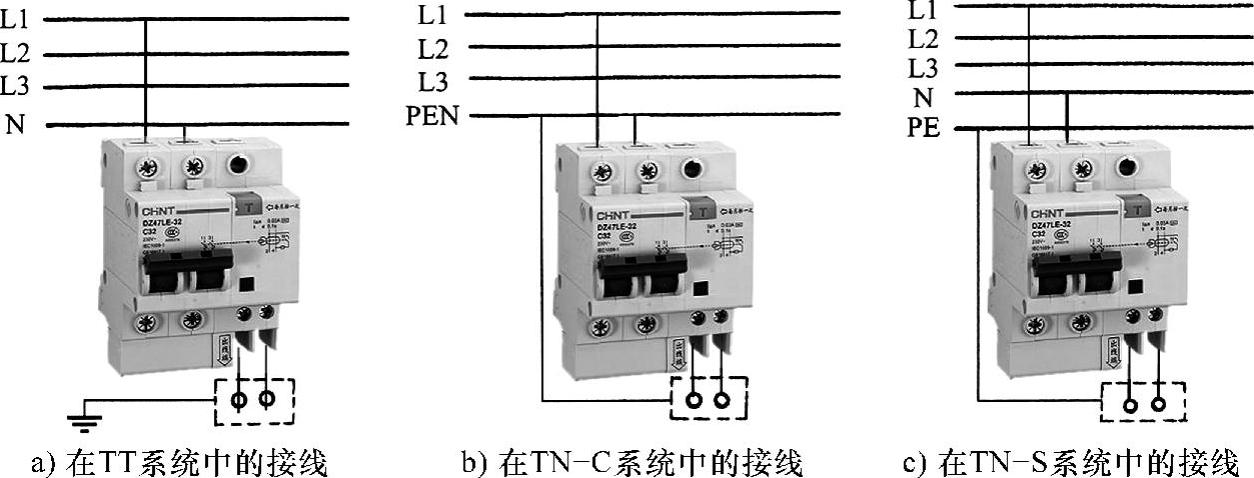

5）剩余电流断路器的接线如图4-7所示。

图4-7 剩余电流断路器的接线图
