1.安装刀开关时的注意事项

刀开关是一种最早的控制开关，因其结构简单、制造容易、性能可靠、价格低廉，被广泛应用在农村电气设备控制上，作为生活照明、电动抽水、饲料粉碎、脱粒加工等较小功率电动机的控制电器。

根据工作条件和用途的不同，刀开关有不同的结构形式，但工作原理基本相似。刀开关按极数可分为单极、两极、三极和四极刀开关，按切换功能（位置数）可分为单投和双投刀开关，有、无灭弧罩：按操纵方式又可分为中央手柄式和带杠杆机构操纵式等。

安装刀开关时应注意以下事项：

1）刀开关应垂直安装在开关板上，并使动触头在静触头下方，这样闭合操作时的手柄操作方向从下向上合，断开操作时的手柄操作方向从上向下分。不准横装或倒装，以防当刀开关断开时，若支座松动，闸刀会在自重作用下掉落而发生误合闸动作。

2）接线时，应把电源进线接在开关上方的进线座端头上，用电设备（如电动机）的引线接到下方的出线座端头上，使开关断开时，在闸刀或熔体上不带电。这样，当拉开刀闸更换熔丝时就不会发生触电事故。接线时还应将螺钉拧紧，如果接线端孔眼较大，而导线又较细，可将线头的塞入部分弯成双根，用钳子夹拢后塞入孔内再拧紧螺钉。如果连接处松动，会在该处产生高温，使闸刀过热。

3）刀开关作隔离开关使用时，合闸顺序是先合上刀开关，再合上其他用以控制负荷的开关；分闸顺序则相反。

4）一般不允许无灭弧罩的刀开关分断负荷，否则，有可能导致稳定持续燃弧，使刀开关寿命缩短，严重时还会造成电源短路、开关烧坏、弧光引起触电等事故。

5）刀片和插座接触的地方应成直线，不应扭曲。应保持刀开关三相同时合闸，而且接触良好，如接触不良，常会造成单相断路；对于三相异步电动机负荷，还会发生因电动机断相运行而烧坏绕组的事故。

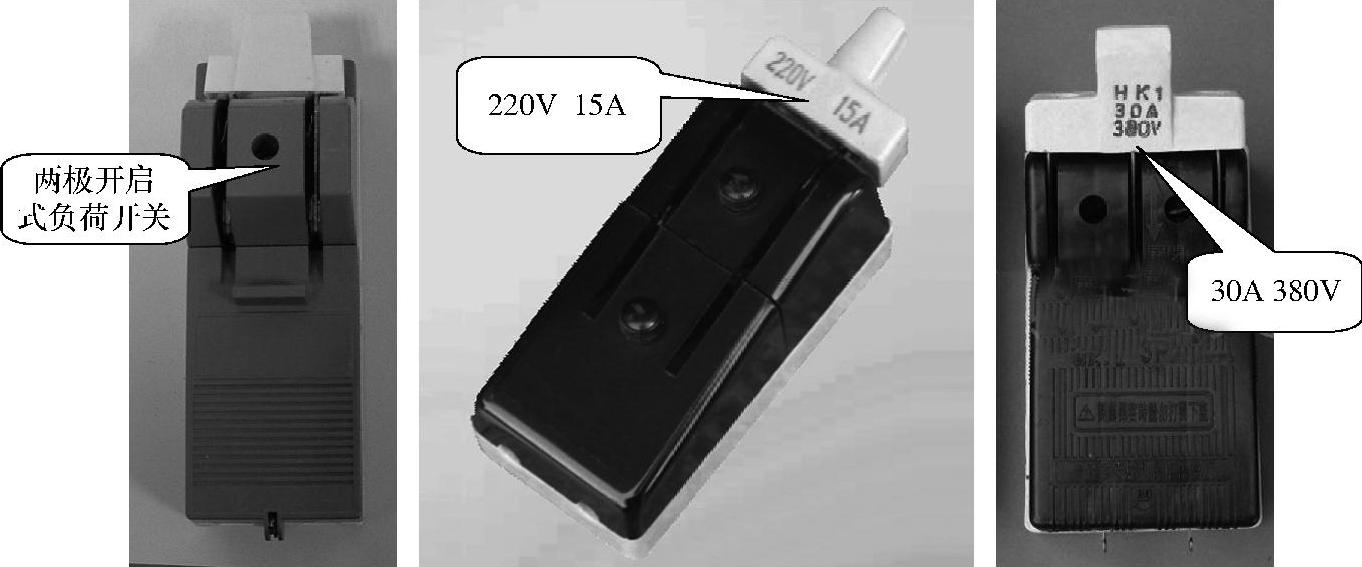

图4-3 部分开启式负荷开关

2.开启式负荷开关的安装

开启式负荷开关俗称胶盖瓷底刀开关，部分开启式负荷开关如图4-3所示。安装开启式负荷开关时应注意以下事项：

1）安装位置的选定。开启式负荷开关应安装在干燥、无灰尘、无振动、不易被风吹雨淋、便于操作的地方，安装高度距地面一般为1.5m。闸刀只能垂直安装，合闸后手柄应向上，分闸后手柄应向下，不允许倒装和水平安装。如果倒装，当分闸后，手柄受到某种振动或外力，易使手柄自动落下，使所控设备重新带电。开启式负荷开关安装示意图如图4-4所示。

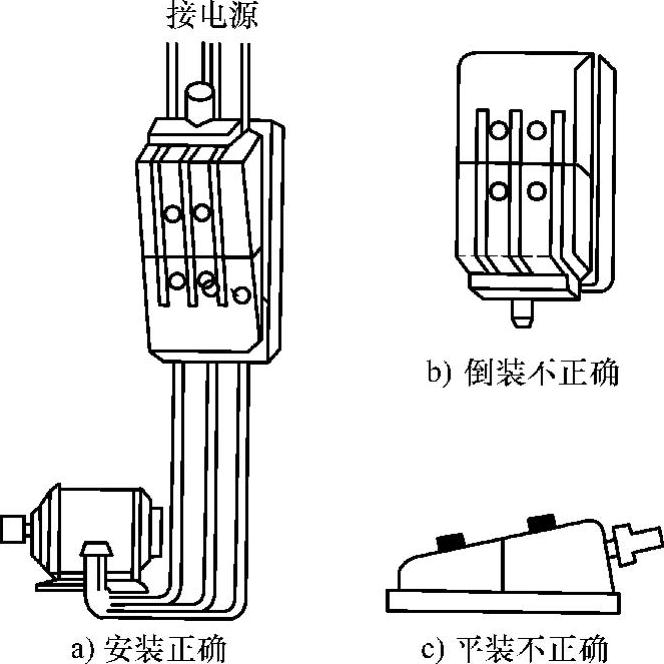

图4-4 胶盖瓷底刀开关安装示意图

2）开启式负荷开关的固定。在木质的配电盘上固定时，底面应平整，选用的木螺钉规格要合适，过小不牢固，长期拉合易造成松动甚至滑落或使接线连接处折断。用铁质配电盘固定时，必须使用弹簧垫片，紧固程度要适当，防止将瓷质底座紧破。

3）开启式负荷开关进出线的连接。电源的进线应接在闸刀（刀口）静触头端，引出线应接在（刀片）动触头端。当使用橡套电缆作引出线时，电缆头端部应固定，对开关不应有作用力，使连接处造成接触不良；使用硬线作进出线时，应根据开关进出线的孔径剥切引线头，若过长则易露出，拉合闸刀时会造成触电。若过短，则绝缘外皮进入孔内而造成接触不良。为防止接触不良，使用硬线时，可将裸线头折2～3道；使用软线时，线头缠绕在硬线上再压接，能有较好的接触。
