1.安装熔断器时的注意事项

低压熔断器（见图4-1）广泛应用于低压供配电系统和控制设备中，主要用作短路保护，有时也可用于过负荷保护。熔断器串联在电路中。当设备正常工作时，它可使负荷电流顺利通过；当发生短路或严重过负荷时，有很大的短路电流或过负荷电流通过熔断器，熔断器熔体迅速熔断，切断电路，从而使电源、负荷得到保护。

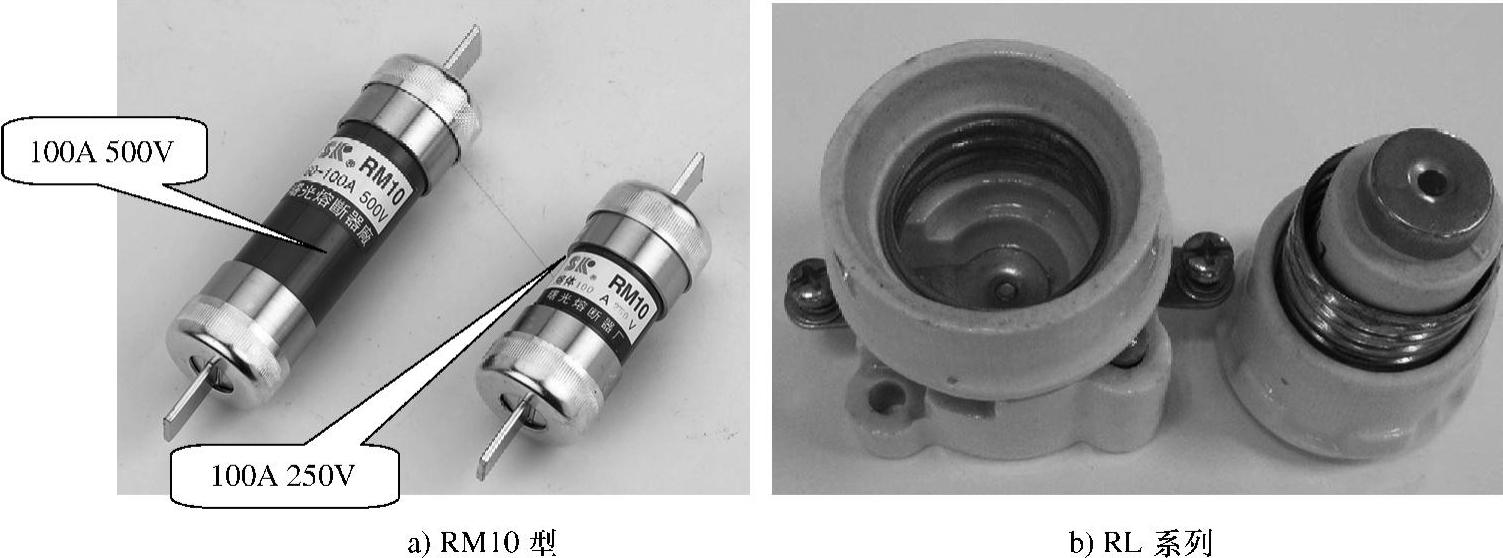

图4-1 部分低压熔断器

安装熔断器时要注意以下事项：

1）安装熔断器除保证足够的电气距离外，还应保证安装位置间有足够的间距，以便于拆卸、更换熔体。瓷质熔断器在金属底板上安装时，其底座应垫软绝缘衬垫。

2）安装前应检查熔断器的型号、额定电压、额定分断能力等参数是否符合规定要求。熔断器内所装熔体额定电流只能小于或等于熔断器的额定电流。

RM10系列熔断器适用于交流50Hz，额定电压为220V、380V的低压配电装置中，作短路和过负荷保护。RM10系列熔断器为无填料封闭管式熔断器，由熔断管、熔体及触座组成，具有结构简单、更换熔体方便等优点。

RL1系列螺旋式熔断器（俗称螺旋保险器），适用于交流50～60Hz，电压至500V，额定电流至200A的电路中，作为过负荷及短路保护元件。

3）安装时应保证熔体和触刀，以及触刀和触刀座之间接触紧密可靠，以免由于接触处发热，使熔体温度升高，发生误熔断。

4）安装熔体时必须保证接触良好，不允许有机械损伤，特别是较柔软的铅锡合金丝，否则准确度将大大降低，甚至发生误动作。若熔体为熔丝时，熔丝长度应按安装位置预留长一些，固定熔丝的螺钉应加平垫圈，将熔丝两端沿压紧螺钉顺时针方向绕一圈，拧紧时要防止平垫圈与熔丝随着转动，并且不要拧得太紧或太松，以免损伤熔丝或接触不良，造成正常工作时过热而熔断。安装引线要有足够的截面积，而且必须拧紧接线螺钉，避免接触不良。

5）电源进线接上接线端子，电气设备接下接线端子。

6）当熔断器兼作隔离开关时，应安装在控制开关电源的进线端；当仅作短路保护时，应安装在控制开关出线端。

7）熔断器应安装在各相（火）线上，三相四线制电源的中性线上不得安装熔断器，而单相两线制的零线上应安装熔断器。

2.瓷插式熔断器的安装

图4-2所示为瓷插式熔断器，瓷插式熔断器应垂直安装，熔体装在瓷插式熔断器的瓷插盖上。具体安装步骤如下：

1）拔下熔断器瓷插盖，在木台上选好合适的位置，将瓷插熔断器的底座固定在木台上。

2）用单股塑料硬线（或皮线）与熔断器的瓷底接线柱头（静触头）相连。瓷插式熔断器上的接线柱头是针孔式的。在针孔式接线柱头上接线时，若芯线较粗，只要把芯线插入针孔，旋紧螺钉即可。这时要注意导线的芯线不能太长也不能太短。如果导线芯线较细，则要把芯线折成双股，再插入针孔。

图4-2 瓷插式熔断器

3）在熔断器瓷插盖上安装熔丝时，先旋松瓷插盖上的动触头上的螺钉，在螺钉上加一个平垫圈，将选好的熔丝一端按顺时针方向弯过一圈绕在螺钉上，以保证良好接触，再旋紧螺钉，很松弛地把熔丝顺着槽放入，槽两旁的熔丝应凹—下，以防插入时，被底座上的凸背切断。熔丝另一端也按顺时针方向绕在另一动触头的螺钉上，旋紧螺钉。因熔丝质地较软，在操作过程中要注意防止压伤或压断熔丝。

在日常生活中常遇到要更换熔丝的情况，更换熔丝时要注意：必须先查清熔丝熔断的原因，排除短路或其他故障后才能换上原规格的熔丝，再接通电源，否则换上新熔丝后，还会熔断。更换熔丝要选用原规格的，不能随意加大熔丝规格。
