1.定位、划线与凿开管槽

房屋装修暗敷布线施工的步骤是先在建筑物面上确定开关、插座的位置，然后标划走向线。

再按走向线用电锤凿开管槽，以及按标定的接线盒埋穴位置进行凿打线盒埋穴，如图3-37所示。

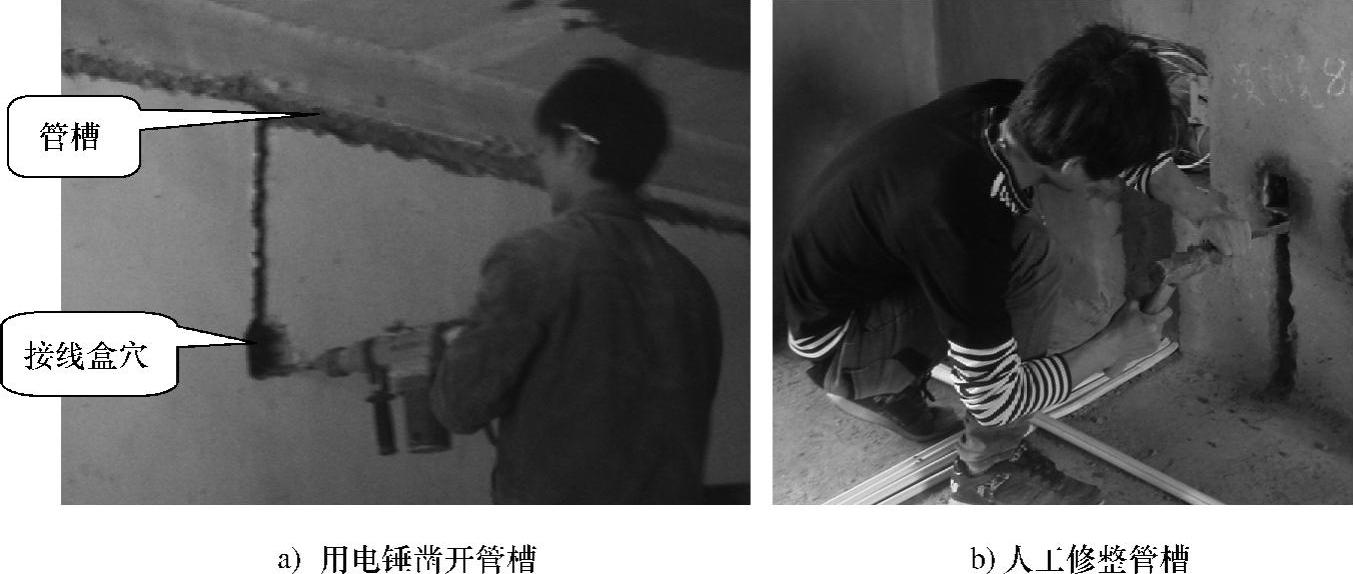

图3-37 凿开管槽与修整管槽

槽的深度只要达到电线保护管与墙砖面齐平即可。GB 50303—2002《建筑电气施工质量验收规范》规定：埋入建筑物、构筑物内的电线保护管，与建筑物、构筑物表面的距离不应小于15mm。砖墙上的粉层土建规定不小于15mm，因此保护管只要与砖面齐平即可。

2.在线管中穿线

暗管配线按管子的埋设方法，分为预埋和现埋两种，现埋的因室内装饰装修而兴起。现埋的主要特点就是管线在现场埋好。定位、划线与凿开管槽后，就可按管线的长短切割与弯曲PVC电线管，切割与弯曲PVC电线管的方法与前面介绍明敷PVC电线管一样。

切割与弯曲PVC电线管后，就可在线管中穿线。强电线要分好色，红色是相线；蓝色是中性线；黄绿双色是接地线和双控线，如图3-38所示。

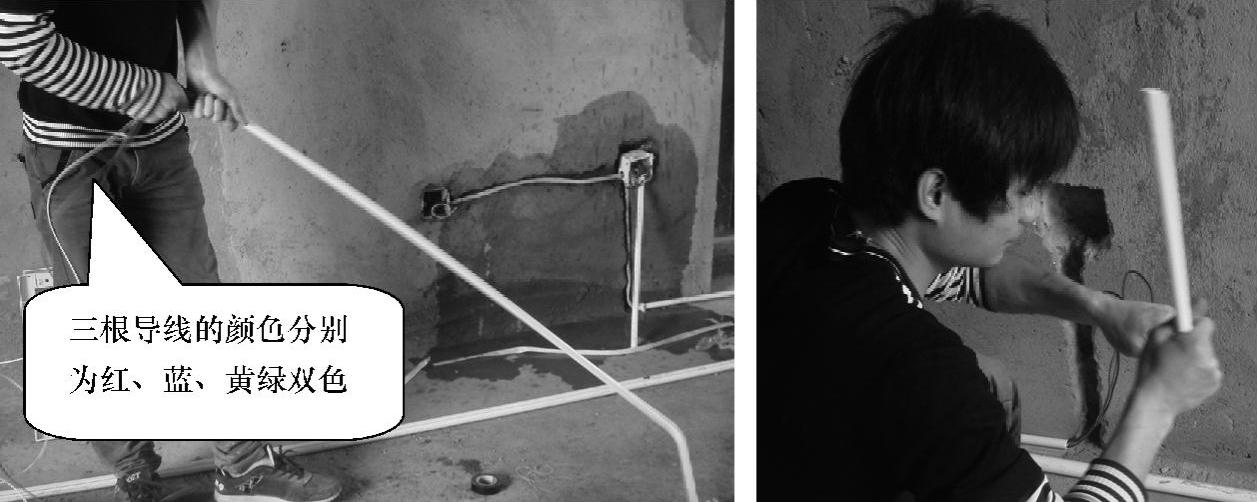

图3-38 在线管中穿线

3.埋设线管与固定接线盒

在线管中穿好线后，便可埋设线管。埋管时，应从一端线盒埋至另一端，并应隔挡或隔几挡将铅丝稍绞几转而把线管初步固定起来，不让线管弹出埋槽即可。

固定接线盒时，应使盒口略伸出砖砌面而凹入粉刷面约3～5mm，切不可装得凸出粉刷面。同时，盒体必须装得端正，并应在线管通入侧的盒壁上打通敲落孔（即敲去孔上未经敲落的孔盖），并应使线管通入盒中，如图3-39所示。

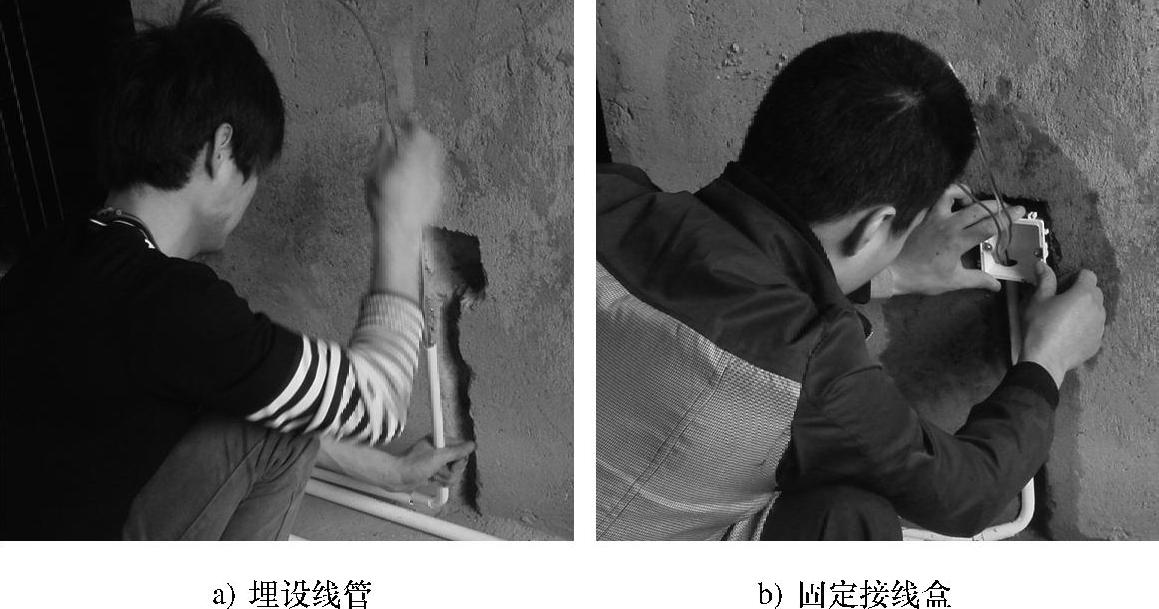

图3-39 埋设线管与固定接线盒

暗敷接线盒的外形如图3-40所示。

图3-40 接线盒外形

4.填封管槽与接线盒埋穴的空隙

如图3-41所示，在埋设好线管与固定接线盒后，可用1：2水泥与粗黄砂调制而成的砂浆，填封埋管槽和线盒埋穴的空隙，但填封不要高出砖砌面，应与砖砌面齐平。待线管和线盒被砂浆凝固牢后，应把每个盒内的电线头弯好放在盒内，在房屋装饰装修后期进行安装开关与插座。

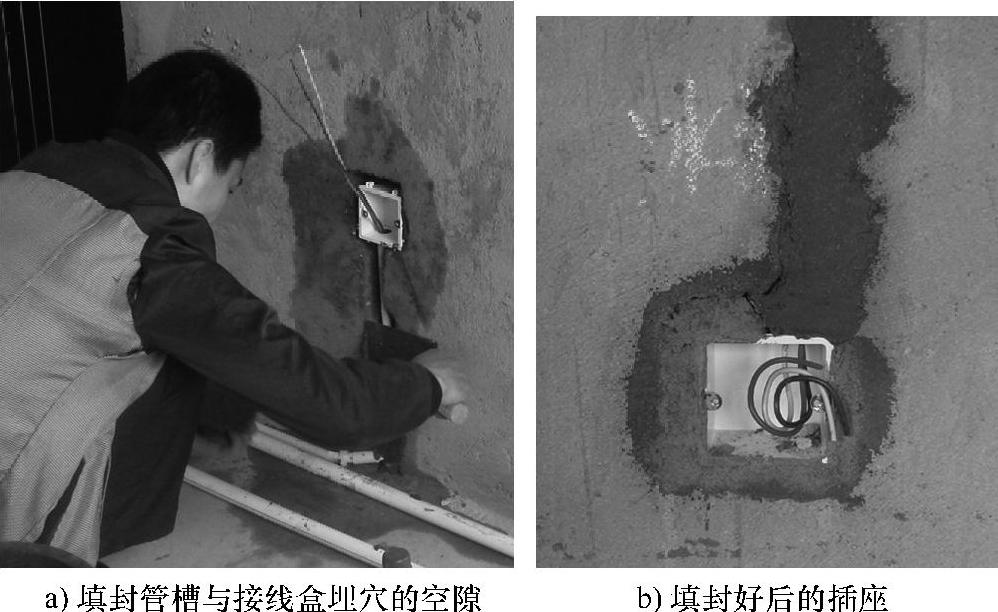

图3-41 填封管槽与接线盒埋穴的空隙

5.吊顶装修时要预放线管及布线

吊顶装修时管道敷设的固定可参照3.3.2节用阻燃PVC电线管明装导线中所述的施工工艺，电线管的连接、弯度、走向等参照暗装导线的敷设施工工艺，接线盒可使用暗盒。图3-42所示为某项目吊顶装修时预放的线管，图3-43所示为吊顶装修时暗敷的导线。

图3-42 吊顶装修时预放的线管

吊顶装修时布线也要将强电线和弱电线分开走线，间距至少150mm，且不能同管同底盒。其实国家规定为500mm，但是在实际施工中很难做到。要尽可能避免强电线对于弱电线信号产生干扰。所谓强电线就是指普通的电源线，而弱电线则是指电视线、网络线等。

布线时要注意线径与管径的大小，一般管内的线径不能超过管径的40%。这样有两个好处，一是维修时抽线较为方便；二是管内线径较小便于散热。

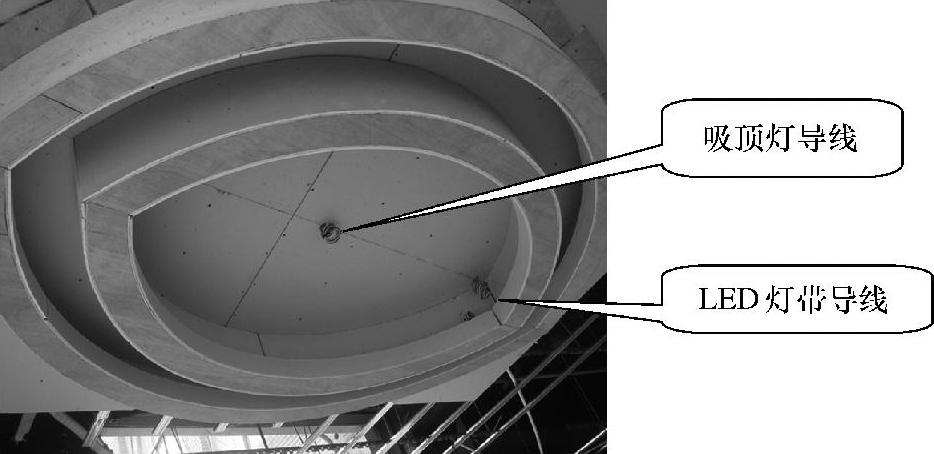

图3-43 吊顶装修时暗敷的导线
