1.配合土建工程预埋管路的施工

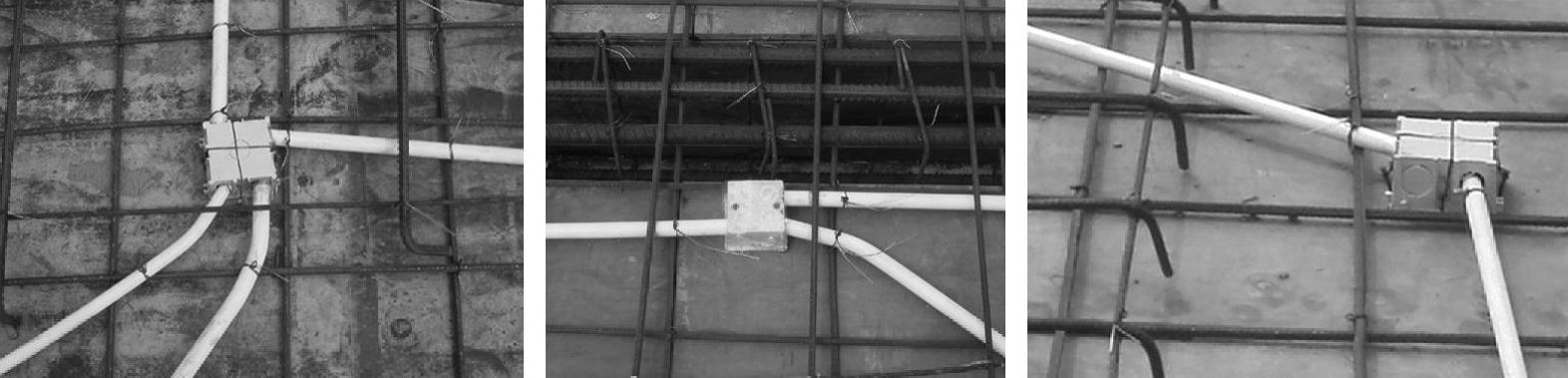

如图3-32～图3-34所示为配合某土建工程预埋管的实拍图。

图3-32 配合土建工程预埋线管（1）

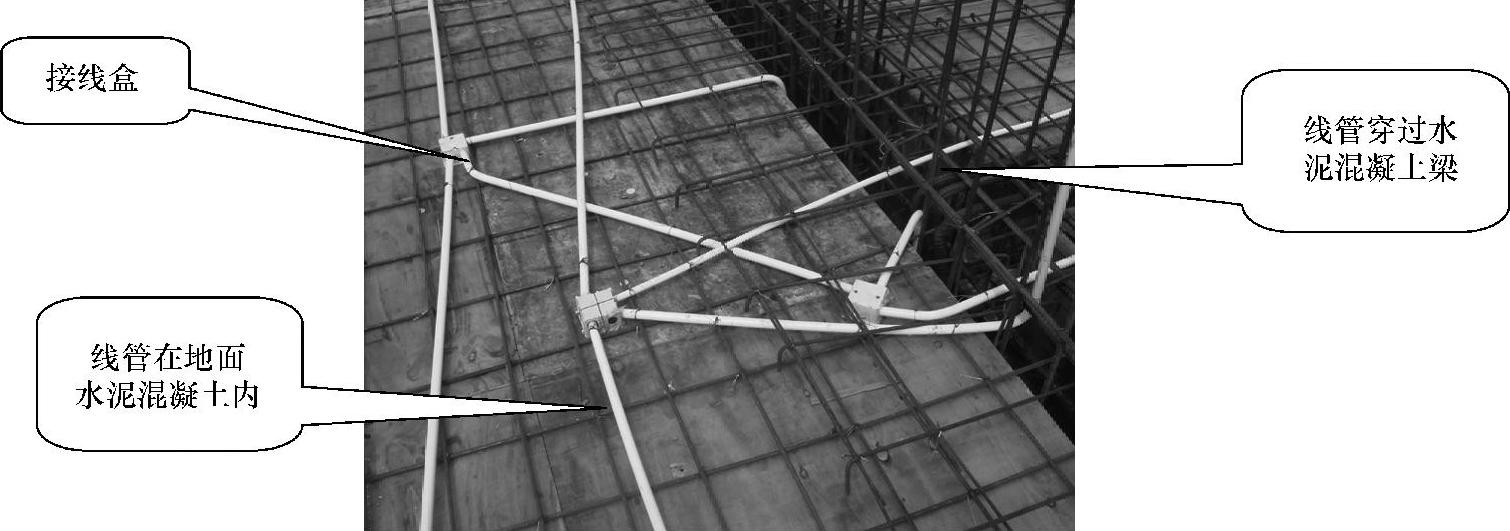

图3-33 配合土建工程预埋线管（2）

配合土建工程预埋管路要随土建工程的进度同步进行。正确合理地安装预埋件，不但能有效提高导线安装的效率，还能防止因在建筑物上重新凿墙刨洞而影响美观及安装质量。

配合土建工程预埋管路的施工应符合现行国家标准和规范的规定。根据设计施工图、土建结构、房间的布置来敷设线管。同时要掌握楼板厚度、墙厚、标高、梁和柱的截面积、抹灰厚度等土建的基本数据，敷设线管的规格型号应符合设计要求。

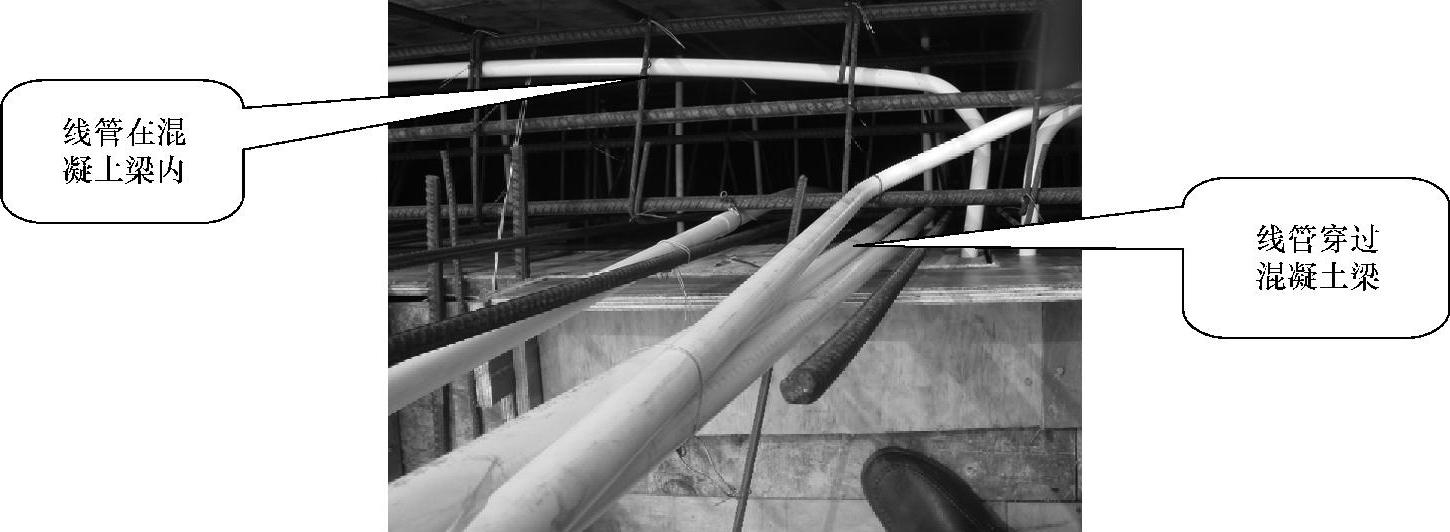

图3-34 配合土建工程预埋线管（3）

敷设在水泥混凝土内的线管应尽量减少弯曲，与其表面的距离不应小于15mm；进入落地式柜、箱的线管，应排列整齐，管口一般宜高出柜、箱基础面50～80mm，且同一工程应保持一致。

2.预埋插座盒及开关接线盒

为了安装开关、插座、灯具及导线连接，在预埋电线管的同时，在开关、插座、灯具的位置也要预埋接线盒，接线盒在预埋时必须安装牢固，不能倾斜或有其他缺陷，否则将直接影响开关、插座、灯具等的安装质量。

在墙面安装接线盒时，应将盒口封堵严实，以免异物落入。在地面安装接线盒时，应将盒口朝下，如图3-35所示。

图3-35 预埋插座盒及开关接线盒

3.管内穿线

预埋线管后，墙面要抹灰修整，此时可配合土建工程在管内穿线。穿线时先将钢丝穿入管内，钢丝穿入管内后，就可以带导线。带入的导线根数应根据现设计施工图要求进行。方法是在钢丝上套入一个塑料护口，钢丝尾端做一个环形套，然后将导线绝缘层剥去5cm左右，几根导线均穿入环形套，线头弯回后用其中一根自缠绑扎，最后就可以将导线拉入管内了，如图3-36所示。

多根导线在穿入管内过程中，导线要排顺，不能有绞合，不能有死弯，当钢丝带着导线往外拉时，必须安排一个人在另一端专门送线。导线全部带入电线管内后，留下足够的长度，把线头打开取下钢丝，线尾端也应留下足够的长度再剪断，一般留头长度为出盒10cm左右，接线较为方便，如果留头过长，接线盒内可能装不下。

图3-36 导线头的缠绕绑扎方法
